220V AC RS232 環境監視システム EMU

19インチラックマウント型環境監視システム 220V AC または 48V DC 電源

1. 製品概要

環境監視ユニットは、UPS監視と拡張電源環境を統合した、統合ネットワークルーム向けに設計されたネットワーク監視ホストです。一般的な19インチラックマウント設計スタイルを採用し、220V ACまたは48V DC電源をサポートし、12ウェイ以上のスイッチング値、マルチウェイリレー制御出力、周囲温度と湿度の拡張をサポートし、SMS監視および制御機能を備え、より安全で信頼性が高くなっています。現代の無人当直室に最適な選択肢となるでしょう。

2. 製品機能

1. 動作電源：AC 220VまたはDC 48V電源をサポートし、より広く使用されています。

2. RS232ユニバーサルインターフェース：UPSのリアルタイムデータを同期的に取得します。

3. SNMPリモートネットワーク監視：ネットワークインターフェースと直感的なWebページ表示により、リモート監視を実現します。
4. Modbusフィールド統合監視：485インターフェースを搭載し、一般的なmodbusプロトコルを使用することで、非ネットワークルームの統合監視を実現し、同期監視シングルルームまたはマルチルーム監視データを形成し、オプションで7インチタッチスクリーンをディスプレイとして使用できます。

5. 6ウェイリレー制御出力：柔軟な出力制御インターフェースで、ファン、エアコンなどの対応する電源スイッチデバイスの制御電源出力とパッシブスイッチモードを実現できます。

6. 15ウェイのスイッチング値入力検出：煙、浸水、入退室管理、ドアマグネットなど、さまざまな部屋環境機器の監視に使用できます。

7. ヒューマンコンピュータインタラクションインターフェース：LCDワイドスクリーンディスプレイにより、ユーザーはシステムのパラメータ設定と操作を簡単に確認できます。

8. LED表示機能：GSM機器サイトの動作状況をより直感的に理解できます。

9. 4ウェイのアナログ値：さまざまな送信機と組み合わせて、電力、温度、圧力などの検出を実現できます。入力範囲：0-5V。

10. 内蔵GSMモジュール：GSMデュアルバンド、900/1800MHzをサポートし、SMSを介してリモートSMSアラーム機能を実現します。

11. より幅広いUPSプロトコルをサポート：APC、MGE、Eaton、SANTAK、KSTAR、KELONGなど、国内外の多くのブランド。

3. 設置構成要件

1. RS-232通信インターフェースを備えたUPS;

2. 初期パラメータ設定用のRS-232通信インターフェースと10M/100Mイーサネットアダプタカードを備えたコンピュータ（管理者権限付き）;

3. 完全なネットワーク環境;

4. UPS電源とコンピュータールーム環境および周辺機器のネットワーク監視、監視、管理のための機能拡張オプションシリーズ（オプション）。

4.パネル紹介と配線ポート定義

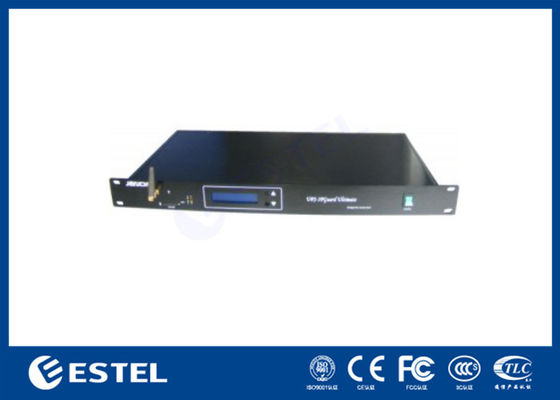

フロントパネル:

• POWER：オン/オフスイッチ;

• P：通常動作中は一定の明るさを維持；

• R：実行インジケータ; 通常動作中は1秒に1回点滅します;

• S：SMS送信ステータスライト; デバイスがアイドル状態のときは一定の明るさを維持し、デバイスがビジー状態のときは点滅します;

• E：GSMモジュールインジケータ; 点滅中は起動中で、2秒ごとに点滅して正常に起動します;

• RESET：リセットボタン; GSMモジュールをリセットするには、3秒以上長押しします。

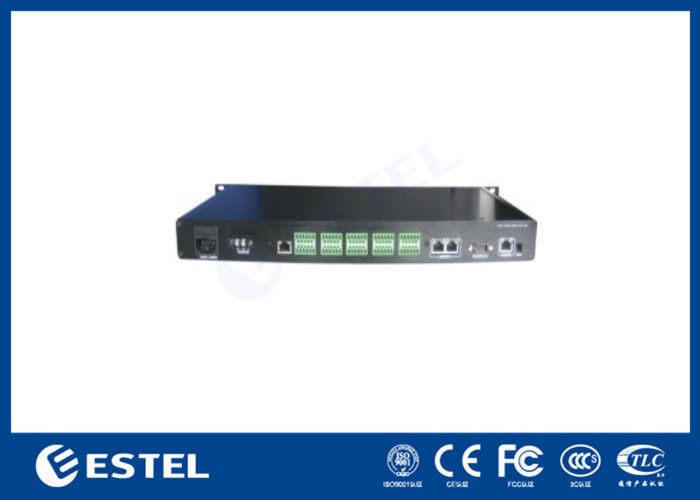

バックパネル:

• AC220V-50(60)Hz : AC 220V入力（オプション）

• DC48V/2.5A : DC 48V入力（オプション）

• RS485/EXT：RS485通信ポート、監視環境の温度と湿度またはその他のデバイスの拡張に使用;

• RS232/Device：PCとのパラメータ設定とUPS情報照会用のシリアルポート通信インターフェース;

• Ethernet : UTP 10/100M RJ45イーサネットインターフェース;

• Default: IP設定; NO.1をダイヤルダウンするとデフォルトのIPを復元します。
