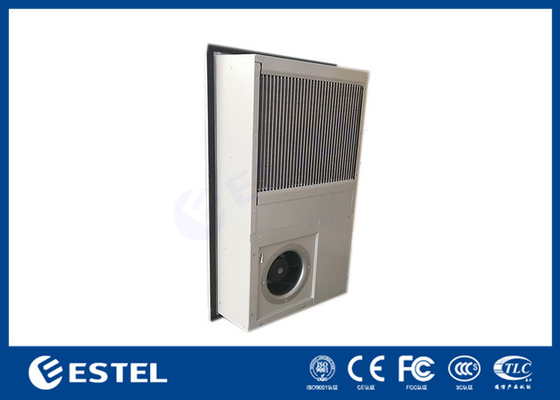

RS485 MODBUS RTU 通信付きの 48VDC 325W/K 室内熱交換器

48VDC 325W/K 室内熱交換器 RS485 通信 MODBUS RTU プロトコル

熱交換器

についてHCZA-325-000-250熱交換器は,電子機器の効率的な散熱を保証する,様々な閉ざされた空間のために設計された受動冷却ソリューションです.

主要 な 特徴

• パシブ冷却設計:逆流熱交換器のコアを使用し,周囲空気がアルミプレートの片側を通り,汚染された空気が反対側を通ります.この設計は,空気流を分離しながら,汚染された空気から環境空気に熱の移転を可能にします交差汚染を防止する

• 高効率性:熱交換器は気圧低下を最小限に抑え,同じサイズのファンでより効率的な冷却を可能に設計されています.

• 耐久性:頑丈な材料と工法で作られ 10年までの長寿を保証します

• エネルギー 節約:排気熱を回収し,追加の冷却システムの必要性を削減することで,最大85%のエネルギー節約を実現します.

• 準拠性:RoHS,CE,ISO認証を含む国際基準を満たし,安全性と環境責任を確保します.

申請

HCZA-325-000-250熱交換機は,以下を含む様々な用途に最適です.

• 通信 シェルター:電気通信用キャビネットやシェルター,特に伝統的なエアコンが実現できない屋外環境の冷却に最適です.

• 産業用施設:密閉空間での効率的な熱散を必要とする様々な産業用用途に適しています.

• エネルギー貯蔵システム:エネルギー貯蔵ソリューションのバッテリーやその他のコンポーネントの最適な温度を維持するのに有効です.

• データセンター:データセンターの熱散を管理し,エネルギー効率と設備の信頼性向上に貢献します

仕様

• 冷却容量:35W/Kから90W/Kまで,特定のモデルによって異なります.

• 動作温度範囲:-40°Cから+70°Cまであり,様々な環境条件に適しています.

• 空気の流れ:内部空気の流れは,モデルによって200m3/hから550m3/hまで異なります.

• 電源:DC (48V) とAC (220V-240V) の両方で利用可能で,異なる設置要件に対応します.

• 騒音レベル:距離3mで45dBから54dBまで,静かな動作を保証します.

• 保護評価:IP55で,塵や水の侵入から守られています.

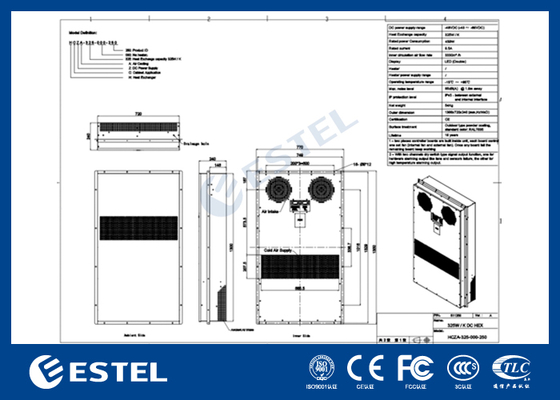

マウントインターフェイスの詳細

• モデル定義:
  HCZA-325-000-250

• DC電源の範囲:
  -49VDC (-40Vから-60VDC)

• 熱交換能力:
  328W/K

• 定位電力の消費量:
  450W

• 定位電流:
  33A (空気流)

• 内部循環空気の流量:
  3330m3/h

• ディスプレイ:
  LED (ダブル)

• ヒーター:
  暖房の電源:指定された動作条件のLED暖房.

• 動作温度範囲:
  -15°Cから+65°C

• 騒音レベル:
  ≤68dB ((A) 1m離れたところ

• IP 保護レベル:
  IP-5 (外部と内部のインターフェース)

• 純重量:
  54kg

• 外側の次元:
  1300mm × 740mm × 240mm (HxWxD)

• 認証:
  CE

• 寿命:
  10年

• 注記:
  追加のコーティングを加えるのは推奨されません.

• 装置の種類:
  顧客が要求する外部空気の入口

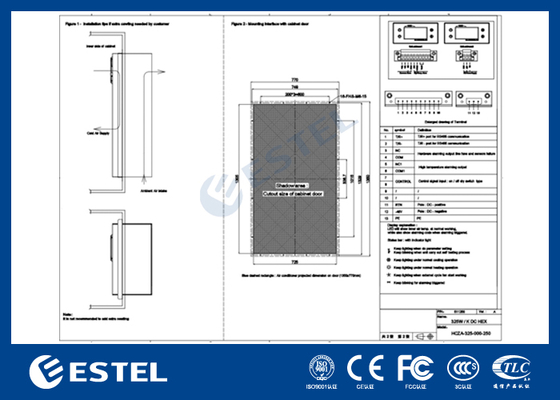

• カビネット ドアの切断サイズ:
  770mm×2000mm ほら

• キャビネットドアへのマウントインターフェース:
  ドアサイドの切断装置の設置寸法が提供されています.その寸法により,適切な空気循環と冷却システムの設置が保証されます.

• ターミナル接続:

  • T/Rポート: RS485通信用

  • NC1: 繋がりがない

  • COM1: 内部接続のための通信ポート

  • COM2:データ管理のための通信ポート

• ユニットの制御機能:
  効率的な動作を確保するために,扇風機やヒーターなどの様々な内部部品のオン/オフスイッチを制御する.
