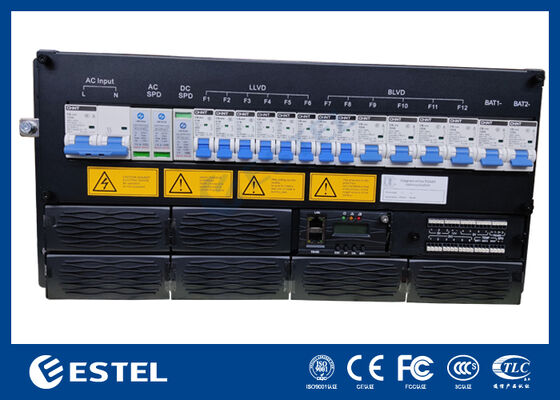

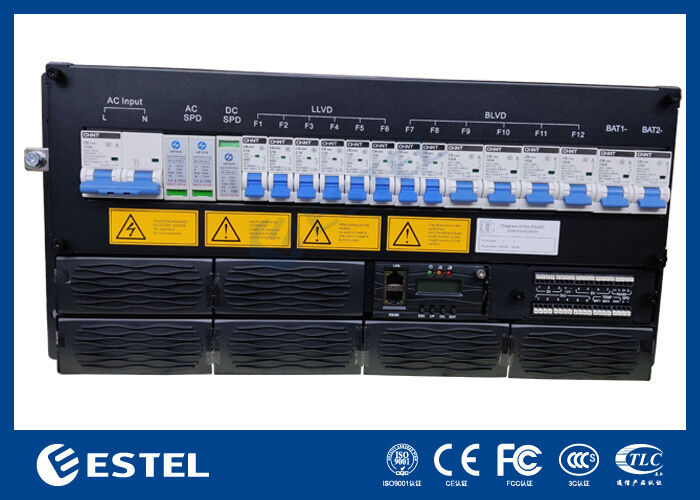

18kWラックマウント直流電信電源システム,電信用モジュール直直すシステム,高効率>96%

製品概要

18kWのラック搭載直流電源システムは,信頼できる直流供給を必要とする通信ネットワーク,データセンター,産業施設のために設計された高容量ソリューションです.220V単相入力に対応する定数値が53.5VDCで安定した出力43〜58VDCを供給する.最大容量は18kW.このシステムは, 96%以上の効率を維持しながら,大規模なアプリケーションに十分な電力を確保します..

システムは最大6つの直流モジュール (N+1冗長性) を統合し,それぞれ3000Wで重量 ≤2kg.これらのモジュールは強制冷却,高功率因子 ≥0を備えています.99, THD ≤5%,清潔で安定した直流電源変換を保証します. 前部保守,上部ケーブル入口,IP20保護により,設計は安全性,運用性,19インチラックに簡単に組み込める.

DC配送には2*125Aの電池ブレーカーと1*LLVDと1*BLVDが含まれます.柔軟かつ安全な負荷管理を提供.インテリジェントコントローラーは3つのアナログ入力,7つのデジタル入力,6つのドライコンタクトアラーム,RS232/485およびSNMPによるリモート通信をサポートする.ローカルモニタリングは,LCDディスプレイで有効.

厳しい環境のために設計されたこの装置は,40°Cから65°Cまで動作し,5~95%の不凝縮湿度に対応し,3000mまでの高度で安定した動作を維持します.モジュール構造と堅牢な性能で18kW 5U DC電源システムは,スケーラブルで信頼性の高いエネルギーソリューションを必要とする重要なインフラストラクチャにとって理想的な選択です.

システム

• 尺寸: 482.0 (W) × 350.0 (D) × 5U (H)

• 重さ: ≤25kg (直線器なし)

• 冷却モード:自然冷却

• 設置モード: 19インチラックまたはキャビネット内部に設置

• 配線モード:上部入口と上部出口

• メンテナンスモード:フロントメンテナンス,サポートモジュールグレード変更

• 保護レベル:IP20

AC分布

• 入力モード:220V 単相

• 入力周波数: 45~66Hz,定数値: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC 配分

• 出力電圧: 43 ~ 58VDC,定数値: 53.5VDC

• 最大容量: 18kW6*3kw,N+1 リダンダンス)

• バッテリーブレーカー: 2*125A

• ロードブレーカー:

• LLVD1: 3*16A/1P+3*32A/1P

• BLVD: オーケー2*63A/1P+4*100A*1P

• DC SPD: 10kA,8/20μs

矯正器

• 入力電圧:380VAC 三相

• 効率性:>96%

• 定位電源: 3000W (176~300VAC)

• 作業温度: 40°C~+75°C (全出力は50°C以下)

• 尺寸: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 体重: ≤2kg

• 冷却モード:強制冷却

• パワーファクター: ≥099

• THD: ≤5%

• DC出力: ¥43 ~ ¥58VDC,定数 ¥53.5VDC,最大55A

コントローラー

• シグナル入力: 3 AI (2 電池温度,1 環境温度), 7 DI

• アラーム出力: 6 乾燥接触

• 通信ポート:RS232/485,SNMP

• ディスプレイモード:LCD

環境

• 動作温度: 〜40°C〜+65°C (全出力50°C以下)

• 貯蔵温度: 40°C~+70°C

• 動作湿度: 5%~95% (不凝縮)

• 高さ:0~3000m (高さが2000mから3000mの範囲内であれば,高さが200m増加すると最大動作温度は1°C減少する)
