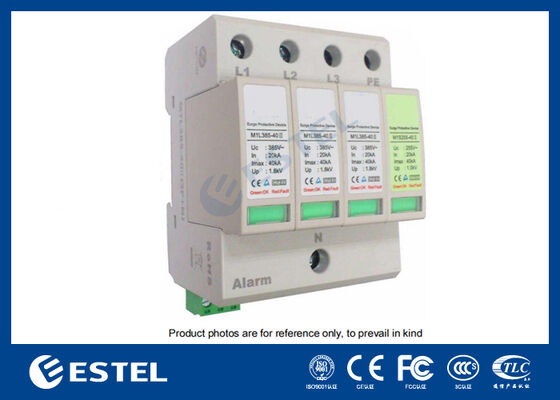

M1L385-40 II 電源分配用サージ保護デバイス（SPD） - 40kA サージ電流、230V/400VAC、リモートアラームポート、DINレール取り付け、IP20、クラスC保護

製品説明

M1L385-40 II サージ保護デバイスM1L385-40 II サージ保護デバイス（SPD）は、低電圧配電システムにおける過電圧状態や電力サージから機器を保護するために設計された、信頼性の高い電気保護システムです。このデバイスは、過電流と過熱保護の両方が不可欠な用途向けに特別に設計されており、敏感な電気システムや電子デバイスを強力に保護します。

M1L385-40 II モデルは、クラスC保護規格に準拠しており、最大により、このSPDは、重要な電力サージと過渡電圧に対応でき、敏感な機器に優れた保護を提供します。（8/20μsテスト）のサージ電流に耐えることができ、過渡サージの影響を受けやすい配電システムや機器での使用に適しています。また、により、容易な監視とメンテナンスが可能になり、問題があれば迅速に対処できます。（無アクティブ接点）を搭載しており、潜在的な故障や障害に関するリアルタイムの監視機能とアラートをユーザーに提供し、システムの継続的な完全性を確保し、ダウンタイムを削減します。

このデバイスは、35mm DINレールに通常取り付けられる、取り付けとメンテナンスが容易な統合ベースで設計されており、これは機器配電盤の一般的な慣行です。この取り付け方法により、電気的セットアップの全体的な効率を損なうことなく、SPDをシステム内にしっかりと固定できます。また、1.5 mm²から25 mm²までの柔軟な配線サイズをサポートし、柔軟な接続に対応し、35 mm²までの剛性接続をサポートし、さまざまな取り付け要件に対応します。

主な仕様

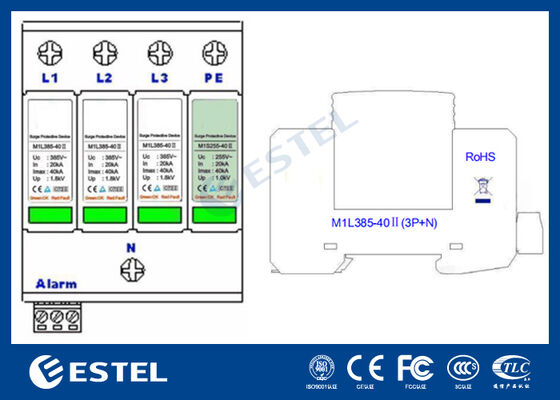

モデル: M1L385-40 II (3P+N)

定格動作電圧:

230V/400VAC (L-N / N-PE)

定格周波数: 48Hz～62Hz

最大動作電圧:

385V (L-N) / 255V (N-PE)

公称放電電流 (In):

20kA (L-N; N-PE)

最大放電電流 (Imax):

40kA (L-N; N-PE)

電圧保護レベル (Up):

1.8kV (L-N) / 1.0kV (N-PE)

一時的な過電圧 (TOV) 特性:

385V (L-N) で5秒 / 400Vで5秒

1200V (L-PE) / 200ms の故障特性

短絡電流:

25kArms

端子接続のサイズ:

1.5mm²～25mm²（フレキシブル）/ 35mm²（リジッド）

アラームポートの最大電流:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

シェル難燃グレード:

UL94 V-0

IPグレード:

IP20

アラーム監視システム

M1L385-40 II サージ保護デバイスM1L385-40 II SPDは、デバイスの動作ステータスに関するリアルタイムのフィードバックを提供するにより、容易な監視とメンテナンスが可能になり、問題があれば迅速に対処できます。を備えています。アラームシステムは、無アクティブ接点を介して作動し、メンテナンスや交換が必要な場合にユーザーに警告することで、運用効率の維持に役立ち、機器のダウンタイムを最小限に抑えます。リモートアラーム機能により、大規模な監視システムへの統合も容易になり、重要なインフラストラクチャの監視が向上します。

取り付け手順

このデバイスは、認定された専門家のみが取り付けるように設計されています。通常、機器配電盤内の35mm DINレールに取り付けられます。SPDは、次の手順に従って配線する必要があります。

接続方法: 配線には一般的な並列接続を使用でき、最大16mm²のマルチストランド銅線を使用できます。接続リードの総長は、0.5メートルを超えないようにしてください。

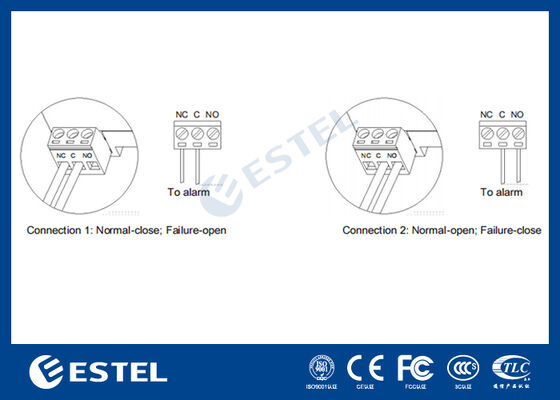

M1L385-40 II サージ保護デバイスはアレスタの下部にあります。リモート監視を行うには、ユーザーは配線プラグを引き出し、アラームのリード線を配線プラグの適切な穴に挿入し、プラグを元の位置に挿入してネジを締めます。提供された手順に従うことで、デバイスを電気システムに統合し、電力サージに対する強力な保護を提供し、継続的で信頼性の高い動作を確保できます。

M1L385-40 II サージ保護デバイスの利点:

高いサージ電流容量

: 最大放電電流40kAにより、このSPDは、重要な電力サージと過渡電圧に対応でき、敏感な機器に優れた保護を提供します。リモート監視機能

: 内蔵のリモートアラームポートにより、容易な監視とメンテナンスが可能になり、問題があれば迅速に対処できます。ユーザーフレンドリーな取り付け

:難燃性シェル（UL94 V-0）による容易な取り付けにより、産業、電気通信、および配電用途に信頼できる選択肢となります。幅広い電圧保護範囲

: 最大385V（L-N）および255V（N-PE）の電圧に耐えることができ、配電システムにおけるさまざまな用途に適しています。耐久性と安全性

:難燃性シェル（UL94 V-0）とIP20保護により、さまざまな動作環境でデバイスの安全性と耐久性が確保されます。適用分野:

配電システム

: 敏感なコンポーネントを損傷する可能性のある過渡過電圧状態から電力システムを保護します。電気通信機器

: サージがパフォーマンスに影響を与えるのを防ぐことで、通信機器の安全性を確保します。産業用電気システム

: ダウンタイムや損傷を引き起こす可能性のある電気的故障から産業機械および機器を保護します。再生可能エネルギーシステム

: 外部要因によって引き起こされる電気サージから太陽光、風力、その他の再生可能エネルギーシステムを保護します。概要

この

M1L385-40 II サージ保護デバイスは、過電圧、電力サージ、および電気的故障に対して、電気システムと敏感な機器に対して非常に効果的な保護を提供します。高いサージ電流容量、リモート監視機能、およびDINレール取り付けによる容易な取り付けにより、産業、電気通信、および配電用途に信頼できる選択肢となります。
