電源配電用サージ保護デバイス (SPD) 40kAサージ電流 リモートアラームポート

電源配送用の電圧過剰保護装置 (SPD) 40kA電圧過剰電流 リモートアラームポート

製品説明

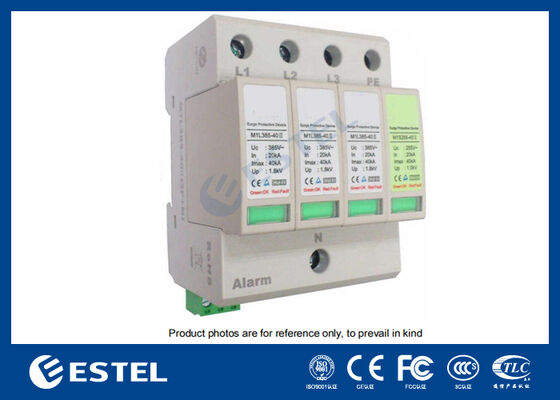

についてM1L385-40 II 超電圧保護装置 (SPD)低電圧配電システムにおける過電圧状態や電源急上昇から機器を保護するために設計された高度に信頼性の高い電源保護システムである.この装置は,特に電流過剰と過熱保護の両方が不可欠なアプリケーションのために設計されています.敏感な電気システムと電子機器を堅牢に保護します

M1L385-40 IIモデルは,クラスCの保護基準超高圧電流に耐える40kA(8/20μs試験) で,電源配送システムや一時的な電圧上昇に脆弱な機器で使用するのに適しています.リモートアラームポート(非アクティブ・コンタクト) で,ユーザにリアルタイムモニタリング機能と,潜在的な故障や故障に関するアラートを提供し,システム完整性を維持し,ダウンタイムを短縮します.

装置は,安装と保守を容易にするための組み込みベースで設計されており,通常は35mm DINレール設備のスイッチボードでは一般的です.この設置方法により,電気装置の全体的な効率を損なうことなく,SPDがシステム内に安全に固定できるようにします.このデバイスは,柔軟な配線サイズから1.5 mm2 から 25 mm2柔軟な接続で,最大35mm2固い接続では,様々な設置要件に対応します.

基本規格

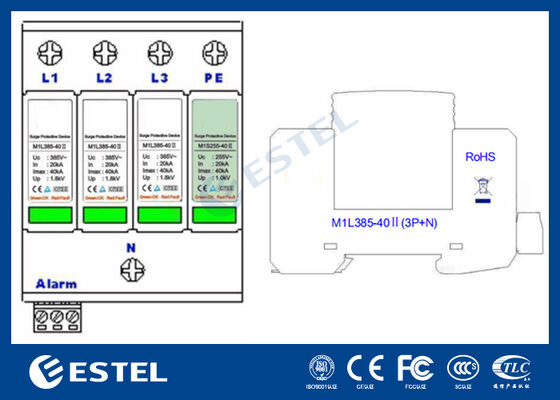

モデル: M1L385-40 II (3P+N)

定数稼働電圧:

230V/400VAC (L-N / N-PE)

定数頻度: 48Hzから62Hz

最大稼働電圧:

385V (L-N) / 255V (N-PE)

定数放出電流 (イン):

20kA (L-N,N-PE)

最大放出電流 (Imax):

40kA (L-N,N-PE)

圧力の保護レベル (上):

1.8kV (L-N) /1.0kV (N-PE)

臨時超電圧 (TOV) の特性:

5秒間385V (L-N) /400Vで5秒間

1200V (L-PE) / 200ms 障害特性について

短回路電流:

25kArms

端末接続のサイズ:

1.5mm2から25mm2 (柔軟) /35mm2 (硬)

アラームポートの最大電流:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

シェル 耐火性グレード:

UL94 V-0

IPグレード:

IP20

アラームモニタリングシステム

についてM1L385-40 IISPD は,リモートアラームポート装置の動作状態に関するリアルタイムフィードバックを提供します.活性のない接触整備や交換が必要なときにユーザーに警告し,設備のダウンタイムを最小限に抑える.リモートアラーム機能により,より大きなモニタリングシステムへの統合も容易になります.重要なインフラストラクチャの監督を改善する.

設置説明書

装置は,資格のある専門家通常は35mm DINレール装置のスイッチボード内にある.SPDは次の指示に従って配線しなければならない.

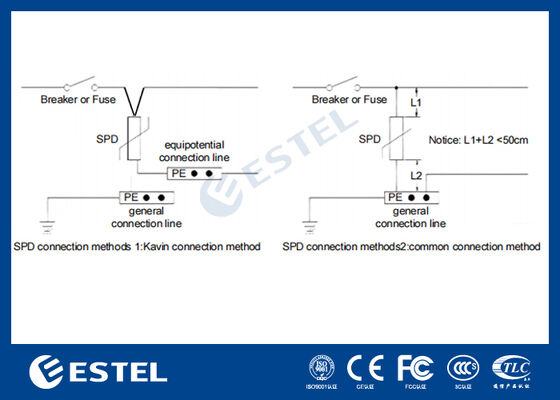

接続方法■ ケーブルは,最大で2つの電源が接続されている16mm2多糸銅線 接続線全体の長さは0.5メートル.

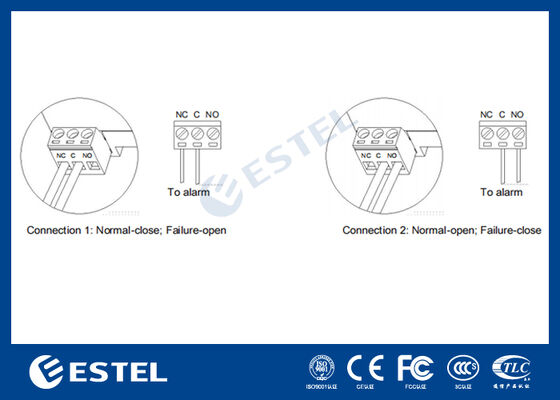

についてアラーム接続端末リモートモニタリングのために,ユーザーは配線プラグを引っ張って,配線プラグの適切な穴にアラームの電線を挿入する必要があります.ストロッグを元の位置に挿入し,スクリューを締め.

配列の指示に従って装置を電気システムに組み込むことができ,電力の急増に対して強力な保護を提供し,継続的で信頼性の高い動作を保証します.

M1L385-40 II 超電圧保護装置の利点:

高波動電流容量: 最大放出電流40kAこのSPDは,重大な電源突発と一時的な電圧に対応し,敏感な機器に優れた保護を提供します.

遠隔監視能力組み込まれているリモートアラームポート監視と保守を容易にし,問題を迅速に解決できるようにします.

ユーザー フレンドリー 設置についてDINレールの設置設置を簡素化し,既存の電気インフラに簡単に組み込むことができます

広範囲の電圧保護: 最大の電圧に耐える385V(L-N) と255V(N-PE) で,電力配送システムにおける様々な用途に適しています.

耐久 で 安全について耐火殻 (UL94 V-0)そしてIP20 保護デバイスが様々な操作環境で安全で耐久性があることを確保する.

応用分野:

電力配給システム: 敏感な部品を損傷する過電状態から電源システムを保護します.

電気通信機器: 電気通信機器の安全性を確保し,電波が性能に影響を及ぼさないようにします.

工業用電気システム: 産業用機械や機器を停滞や損傷を引き起こす電動障害から保護する.

再生可能エネルギーシステム: 太陽,風,その他の再生可能エネルギー系を外部の要因による電波から保護する.

概要

についてM1L385-40 II 超電圧保護装置超電圧,電源突発,電源障害に対する電気システムや敏感な機器の高効率な保護を提供します.遠隔監視機能簡単にインストールできます.DINレールの設置産業,電信,電力配送アプリケーションの信頼性の高い選択です.
