40U 屋外電池キャビネット オーダーメイド IP55 簡単に組み立てられるキャビネット 冷却
プロダクト細部
40Uの屋外電池キャビネット IP55
,オーダーメイド 屋外電池キャビネット 冷却
,簡単に組み立てられるバッテリーキャビネット 40U
40U 屋外電池キャビネット オーダーメイド IP55 簡単に組み立てられるキャビネット 冷却

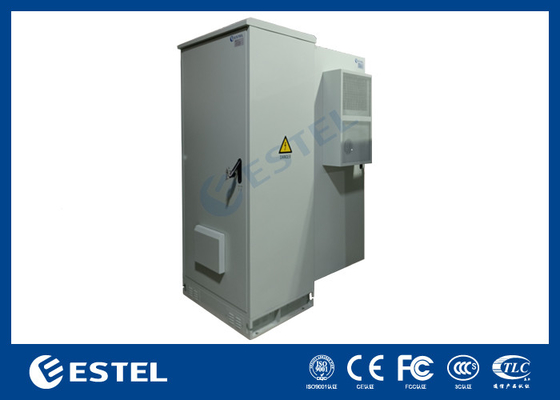

1. 40U 屋外電池キャビネット カスタマイズされたIP55 簡単に組み立てられるキャビネット 冷却機能
-
キャビネットは防塵,防日,防雨で,屋外環境で使用されます.
-
キャビネット冷却:ファンとエアコン (他の冷却オプション:熱交換機) MTBF≥50000h
-
キャビネットの配置は合理的で,ケーブルへのアクセス,固定,接地を容易にする.電源ケーブル,信号ケーブル,光ケーブルのための入口穴が個別にあります.
-
キャビネットで使用されるすべてのケーブルは,炎阻害材料で作られています.
2. 40U 屋外バッテリーキャビネット オーダーメイド IP55 簡単に組み立てられるキャビネット 冷却の詳細:
-
キャビネット素材:キャビネットは,ガルバनाइズされた鋼で,二重壁で,外側のプレートの厚さ: 1.5mm,内側のプレートの厚さ: 0.8mm.内壁と外壁の間に熱隔離があります隔熱材料は20mmPEF,隔熱係数:0.035W/m·K.キャビネットは組み立てタイプです.
-

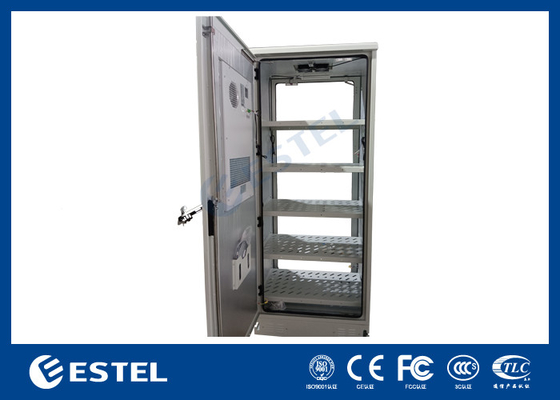

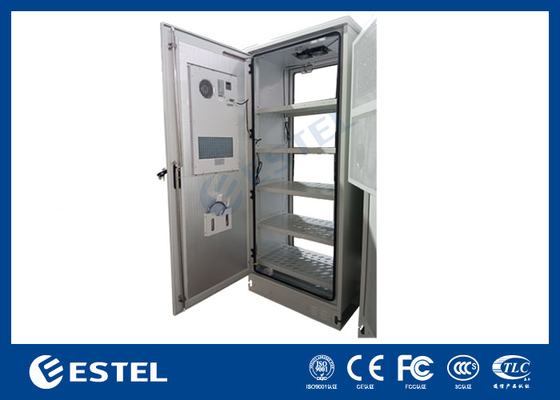

キャビネット構造:キャビネットにはバッテリーを置くためのバッテリー棚が含まれています.キャビネットには1台のペルティエエアコンと扇風機が入口に設置されています.
-

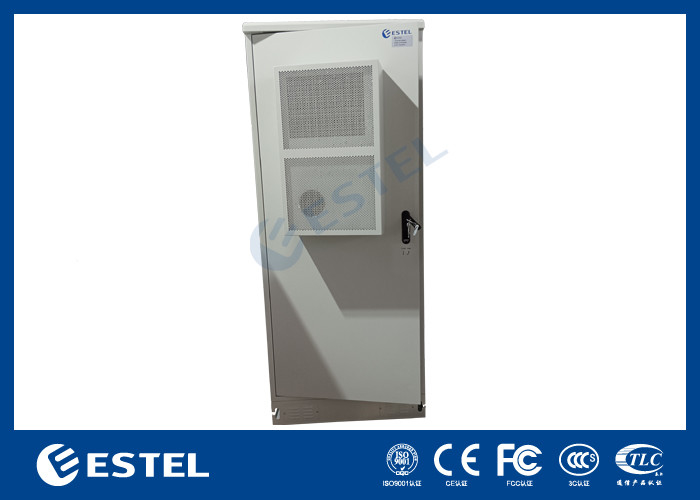

キャビネットドアとロック:キャビネットには1つのフロントドアが含まれます.キャビネットドアには組み込み構造を使用します.ドア開口角は110°以上であり,ドア制限装置は開口角を制限することができます.鍵は盗難防止の3ポイントロックです支えるハンドロック
3. 40U 屋外電池キャビネット オーダーメイド IP55 簡単に組み立てられるキャビネット 簡単な詳細:
|
原産地:中国 (本土) シェンゼン |
外側の寸法:H×W×D 2100×900×700mm |
|
ブランド名:ESTEL |
構造:単壁,隔熱 |
|
モデル番号:ET9070210-40U |
キャビネットの配置:バッテリーを設置するための1つのコンパートメント |
|
製品名: 屋外用電池キャビネット |
キャビネットロック: 盗難防止の3点ロック |
|
認証:ISO9001,IP55 |
保護レベル:IP55 |
|
適用:屋外通信基地局 |
ケーブル入口:キャビネットの下部 |
|
材料:ガルバン製鋼 |
照明:DC48VLEDランプ |
|
熱隔離:PEF |
接地保護:銅棒 |
|
色:灰色 (サポートはカスタム) |
冷却: 220VAC 50/60Hz エアコン |
|
塗装:防腐露面粉末塗装 |
他の冷却オプション: 交換器 |
4. 40U 屋外電池キャビネット オーダーメイド IP55 簡単に組み立てられるキャビネット 仕様:
|
構成 |
ポイント |
技術パラメータ |
||
|
キャビネット |
モデル |
ET9070210-40U |
||
|
保護レベル |
IP55 |
|||
|
外的な次元 |
H2100mm×W900mm×D700mm (カスタマイズ可能) |
|||
|
内部次元 |
19インチレール,40U |
|||
|
材料 |
シングルウォールで 厚さ1.2mm 軸承部品の厚さ: 2.0mm |
|||
|
断熱装置 |
20mmPEF |
|||
|
コーティング |
ポリエステル粉末コーティング |
|||
|
色 |
RAL7035 |
|||
|
ロック |
盗難防止の3点ロックシステム |
|||
|
ハンジ |
内部のヒンジ |
|||
|
インストールオプション |
床に固定 |
|||
|
ケーブルルーティング |
キャビネットの底からケーブルを入力して外します |
|||
|
メンテナンス |
玄関1つ 玄関のメンテナンスを |
|||
|
冷却 |
オプション |
ACエアコン |
DCエアコン |
扇風機 |
|
冷却容量 |
1500W |
/ |
|
|
|
入力電圧 |
220VAC 60HZ |
/ |
|
|
|
コミュニケーション |
RS485 |
/ |
|
|
|
センサー |
ドアセンサー |
|||
|
ほか |
照明用LEDランプ |
|||
|
環境 |
作業温度 |
-40°C~+55°C (+太陽放射線) |
||
|
貯蔵温度 |
-40°C~+70°C |
|||
|
作業湿度 |
5%~95% (凝縮がない) |
|||
|
作業高度 |
0~4000メートル |
|||
5. 次元図
6ドアロック 盗難防止設計
-
盗難防止錠の損傷耐性は,GA/T 73-1994 Mechanical Anti-theft Lock クラスBの要件を満たし,ハンドロックをサポートする.
-
3点ロック
7ケーブル入口
配線ケーブルやその他の外付けケーブルは全て底部配線方法を使用する.
8防災対策
-
キャビネットには耐腐蚀コーティング付きの接地銅棒が含まれています.ワイヤリング接続端末に十分な螺栓があります.
-
キャビネットの金属部分は相互接続され,接地棒で接続されなければなりません.任意の2つの点間の接続抵抗は0.1Ω未満です.
-
キャビネット内の他の装置の保護接地が接地棒に接続されるべきです.
9接続と固定
-
構造とベアリング接続として解散防止スレッド接続を使用します.キャビネットを固定するためのアンカーボルトは,ホットディップ電熱ボルトを使用します.
-
ドアのヒンジは内部のヒンジモードを使用します.
10外見と表面処理
キャビネット表面コーティングは,白灰色 (PANTONE 428C) の屋外特殊粉末コーティングである.コーティングはGB/T 3181-2008の要件を満たしている.
11ドアセンサー,煙センサーとLEDランプを上に設置します.
12梱包と輸送
-
