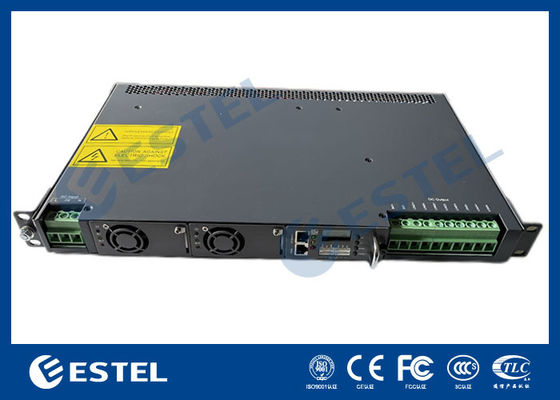

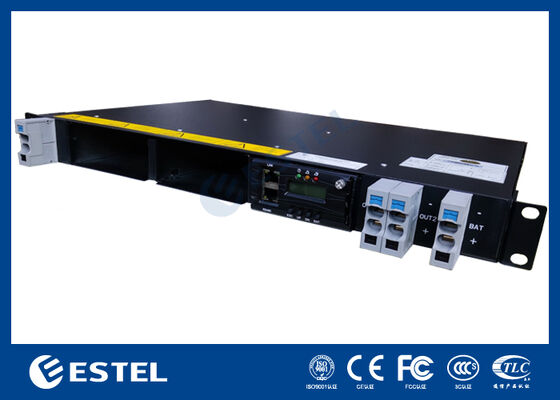

1U ラックマウント テレコム 統合配送とインテリジェントコントローラ付き直流電源システム
1Uラックマウントテレコム直流電源システムの製品概要
1U ラックマウント通信DC電源システムは,通信サイト,ネットワークルーム,エッジ施設,空間効率,信頼性の高いDC出力,電力配給の統合が必要です標準の直流電源とは異なり,このシステムはAC入力,DC配送,直流電源モジュール,バッテリーブレーカー,負荷ブレーカー,電圧過剰保護,細かいラック式構造の内側で 知的監視.
標準的な19インチラック設置やキャビネット統合に適しています. スリムな1U設計,上部入口と出口ケーブル,それは特に通信キャビネットに適していますリモート通信シェルター,小さなベースステーション,設備室は設置スペースが限られている.
このシステムは,モジュール式直流器の構成をサポートし,プロジェクトの負荷要件に応じて拡張することができます. 通信機器,送信装置,ルーター,スイッチ制御器はローカルLCDディスプレイ,アラーム出力,ドライコンタクト信号,複数の通信ポートをサポートします.ユーザがシステム動作を監視し,故障に迅速に対応できるようにする.
1U ラックマウント 電気通信直流電源システムの主要な特徴
-
空間節約の通信キャビネットの設置のためのコンパクトな1Uラックマウント構造
-
統合されたAC入力,DC配送,バッテリーブレーカー,負荷ブレーカー,電圧過電防止
-
スケーラブルなシステム容量を持つモジュール式直流器設計
-
便利な検査とモジュール交換のためのフロントアクセスの保守
-
上部入口と上部出口のケーブルは,クリーンなキャビネットのワイヤリングのために
-
バッテリー保護のための BLVD 負荷切断機能内蔵
-
DC SPDの電圧波及や雷による電気障害に対する保護
-

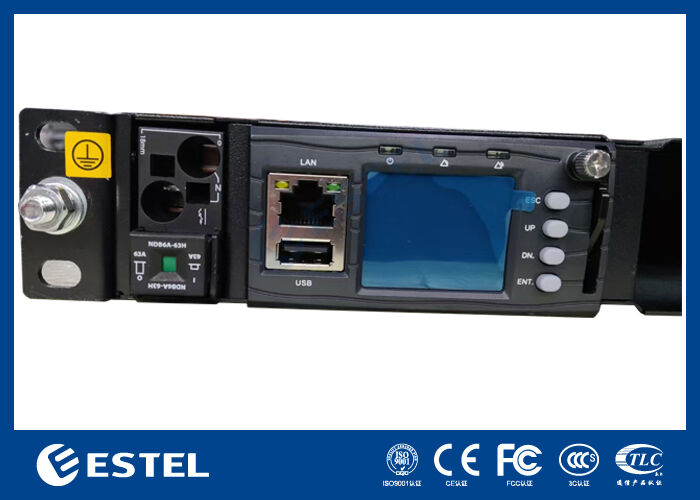

LCDディスプレイとリアルタイムシステムモニタリングのインテリジェントコントローラ
-
LAN,USB,RS485およびSNMPを含む複数の通信オプション
-
敷地内のアラーム統合のための乾燥接触アラーム出力
-
厳しい通信環境での幅広い動作温度範囲
-
テレコムキャビネット,ネットワークルーム,リモートサイト,エッジインフラストラクチャに適しています
1Uラックマウント通信直流電源システムの技術仕様
|
ポイント |
記述 |
|
製品タイプ |
1U ラックマウント通信直流電源システム |
|
システム構造 |
統合直流器,AC配送,DC配送,コントローラー,バッテリー,負荷保護 |
|
設置方法 |
19インチラック装置またはキャビネット装置 |
|
システム次元 |
482.6mm W × 350mm D × 44mm H |
|
システム重量 |
調整モジュールなし ≤7kg |
|
配線方法 |
上部入口と上部出口 |
|
維持方法 |
モジュールレベルでの交換サポートによるフロントメンテナンス |
|
保護レベル |
IP20 |
|
入力モード |
単相交流入力 |
|
入力頻度 |
45~66Hz 50Hz/60Hz と評価される |
|
AC 入力容量 |
1 × 63A / 1P |
|
入力電圧範囲 |
85VAC~300VAC,定数 220VAC |
|
DC出力範囲 |
-43VDCから -58VDC,評価値 -53.5VDC |
|
最大システム容量 |
4kW × 2の構成に基づいて 8kW |
|
整形モジュールの電源 |
3kWの直流モジュール |
|
矯正器の効率性 |
>96% |
|
パワーファクター |
220VAC で ≥0.99 20%~100% の負荷 |
|

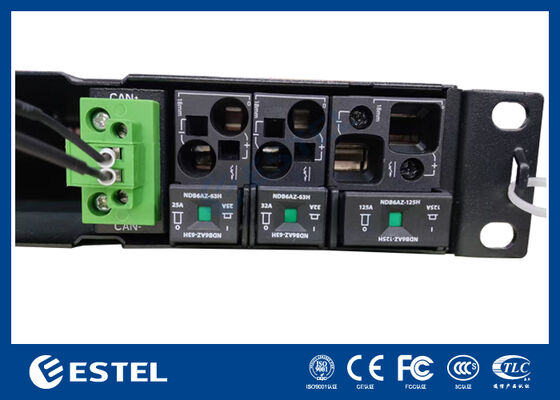

バッテリーブレーカー |
1 × 125A |
|
ロードブレーカー |
BLVD: 1 × 25A + 1 × 32A |
|
直流電圧保護 |
10kA / 20kA, 8/20μs |
|
システム冷却 |
システムフレームの自然冷却 |
|
矯正器冷却 |
直流モジュールの強制冷却 |
|
制御器の信号入力 |
3 AI, 8 DI, 2 RS485 |
|
アラーム出力 |
8 乾燥した接触 |
|
通信港 |
LAN,USB,RS485,SNMP |
|
表示モード |
LCDディスプレイ |
|
動作温度 |
-40°Cから+70°C |
|
貯蔵温度 |
-40°Cから+70°C |
|
動作湿度 |
5%~95%,凝縮しない |
|
高さ |
0~3000m, 2000mから3000mまでの値下げが必要 |
1Uラックマウントテレコム直流電源システムのアプリケーション
この1Uラックマウント通信DC電源システムは,通信基地局,コンパクト通信キャビネット,アクセスネットワークサイト,送信機器室,エッジネットワークノードに適しています遠隔通信のシェルター薄い構造により,キャビネットスペースが限られているプロジェクトに便利ですが,信頼性の高いDC電源と配送機能がまだ必要です.
また,ルーター,スイッチ,通信ハブ,光ファイバー通信機器,マイクロ波通信機器,バッテリー付きバックアップ電源システムなどのネットワーク機器に使用することもできます.遠隔地や小型通信施設用, 組み込まれたバッテリーブレーカー,負荷ブレーカー,オーバージェス防護,モニタリングコントローラーは,システムの設計を簡素化し,独立した外部部品の必要性を軽減します.
-
