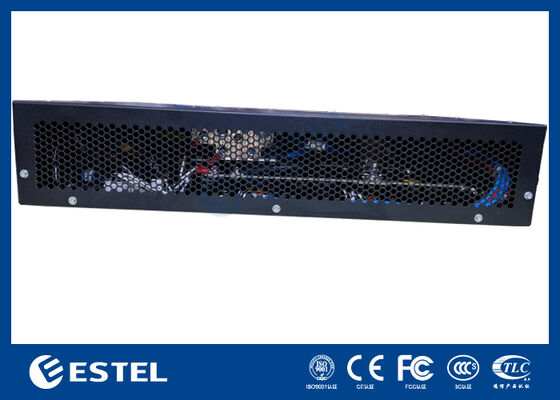

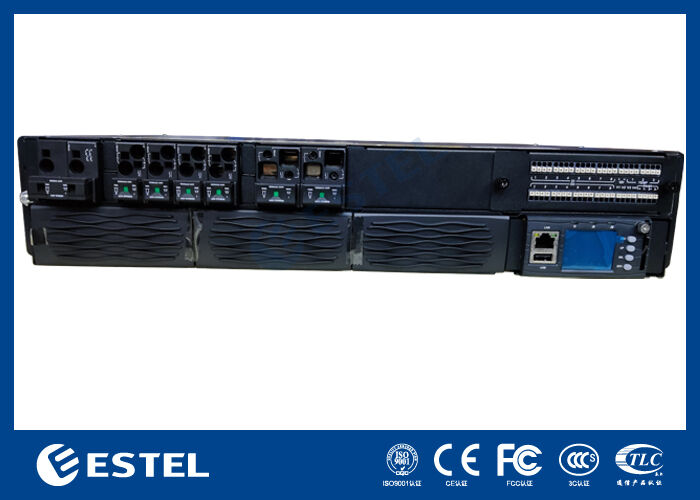

電気通信機器のリモート管理付きDC48V矯正システム

製品概要

ET48150-M5I32DCラック電源システムは,電信インフラストラクチャ,データセンター運用,信頼性の高い直流電源配給を必要とする工業用アプリケーション. 220VAC単相入力を受け取り, 43VDCから 58VDCの間の安定したDC出力を供給し,名目稼働点が 53.5VDCである. 最大出力容量は 9kW,このシステムは,高需要の装置を信頼的にサポートし,96%を超える電力変換効率を達成します..

システムにはモジュール式で冗長な設計があり, N+1冗長性のために構成された最大3*3000Wの直流モジュールに対応し,各コパクトモジュールの重量は2kg未満です.直流機は,強制冷却用空気を利用します効率的でクリーンな電源変換のために,ほぼ単位の電源因子 (≥0.99) を達成し,低総調和歪み (THDi ≤5%) を維持します.前部アクセス保守,上部パネルのケーブル,IP20 入り防護2Uのラック式チェーシは,運用安全性,容易なサービス,および標準19インチキャビネットへの直接的な統合を強調しています.

DC配送パネルには2*100A/1PNの電池断路器が搭載され,安全で柔軟な電源管理のためにバッテリー低電圧切断 (BLVD) 機能が含まれています.システムインテリジェントは,3つのアナログセンサー入力を持つ専用コントローラによって提供されます., 8 つのデジタル状態入力と 8 つの構成可能なドライコンタクトアラームリレー. RS232/485 と SNMP インターフェースを通じてリモートモニタリングと管理が有効です.統合されたLCDディスプレイは,ローカル状態の表示と設定を可能にします.

要求条件下で動作するように設計され, 温度範囲は40°Cから65°Cまで, 相対湿度は5%から95% (不凝縮)3000mまでの高さで全性能を維持する拡張可能なモジュール構造と信頼性が証明されたものを組み合わせてこの9kWの直流電源システムは,電力の利用が不可欠な重要なインフラストラクチャのための 堅牢でスケーラブルなエネルギーソリューションです.

システム

• 尺寸: 482.0 (W) × 350.0 (D) × 2U (H)

• 重さ: ≤15kg (直線器なしで)

• 冷却モード:自然冷却

• 設置モード: 19インチラックまたはキャビネット内部に設置

• 配線モード:上部入口と上部出口

• メンテナンスモード:フロントメンテナンス,サポートモジュールグレード変更

• 保護レベル:IP20

AC分布

• 入力モード:220VAC 単相 16A/2P

• 入力周波数: 45~66Hz,定数値: 50Hz/60Hz

DC 配分

• 出力電圧: 43 ~ 58VDC,定数値: 53.5VDC

• 最大容量:9kW ((3*3kw, N+1 リダンダンス)

• バッテリー断片:2*100A/1PN

• ロードブレーカー:BLVD: オーケー1*10A/1P+1*16A/1P+1*25A/1P+1*32A/1P

矯正器

• 入力電圧:85VAC ~ 300VAC,名付け 220VAC

• 効率性:>96%

• 定位電源: 3000W (176~300VAC)

• 作業温度: 40°C~+75°C (全出力は50°C以下)

• 尺寸: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 体重: ≤2kg

• 冷却モード:強制冷却

• パワーファクター: ≥099

• THD: ≤5%

• DC出力: ¥43 ~ ¥58VDC,定数 ¥53.5VDC,最大55A

コントローラー

• モデル:MC2900

• 信号入力: 3 AI (3 環境温度), 8 DI

• アラーム出力: 8 乾燥接触

• 通信ポート:RS232/485,SNMP

• ディスプレイモード:LCD

環境

• 動作温度: 〜40°C〜+65°C (全出力50°C以下)

• 貯蔵温度: 40°C~+70°C

• 動作湿度: 5%~95% (不凝縮)

• 高さ:0~3000m (高さが2000mから3000mの範囲内であれば,高さが200m増加すると最大動作温度は1°C減少する)
