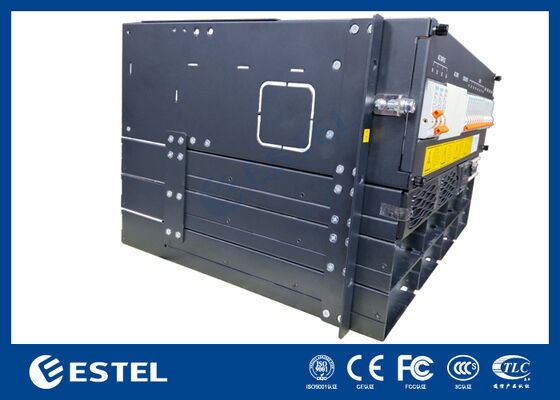

6U Telecom DC48V 整流器電源システム、リモートコントロール内蔵

製品概要

要求の厳しい電気通信、データセンター、産業用途向けに設計されたET48400-M5E86B DCラック電源システムは、回復力のある大容量DC電力を提供します。380VAC三相入力を受け入れ、最大24kW、効率96％以上で、–43VDCから–58VDC（通常–53.5VDC）の安定した調整可能な出力を提供します。

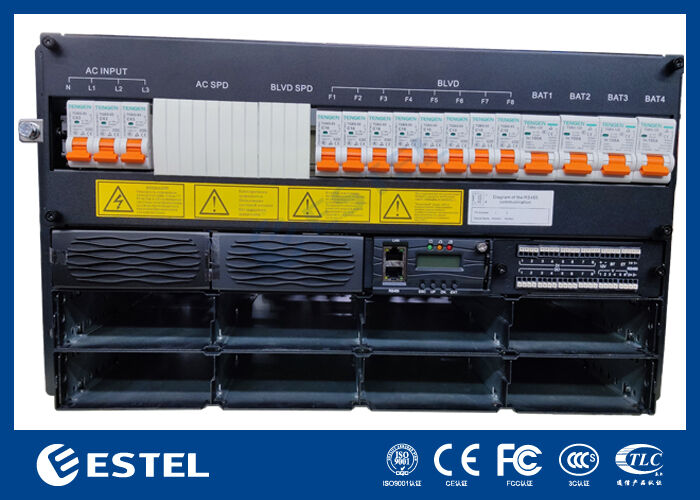

モジュール設計は、最大8つの3000W整流器モジュールによるN+1冗長性をサポートし、各モジュールは、力率≥0.99、THDi ≤5％の高効率変換を提供します。前面アクセスとトップパネル配線が可能なサービス最適化された6Uシャーシに収容されており、システムの設置とメンテナンスを簡素化します。DC配電盤には、4*100A/1Pバッテリーブレーカー、スケーラブルなLLVD、BLVDが含まれており、柔軟な電力管理が可能です。

アナログ/デジタル入力と設定可能なアラームリレーを備えた専用コントローラーは、RS232/485およびSNMPインターフェースとともに、包括的なローカルおよびリモート監視を提供します。過酷な環境（–40℃～+65℃、最大95％RH、標高3000m）で確実に動作するように設計されたこのシステムは、重要なインフラストラクチャに堅牢でスケーラブルな電力基盤を提供します。

システム

• 寸法：482.0（W）×350.0（D）×6U（H）

• 重量：≤25kg（整流器なし）

• 冷却モード：自然冷却

• 設置モード：19インチラックまたはキャビネット内への設置

• 配線モード：トップインレットとトップアウトレット

• メンテナンスモード：前面メンテナンス、モジュールグレード変更のサポート

• 保護レベル：IP20

AC配電

• 入力モード：380VAC三相、3*63A/1P+N

• 入力周波数：45–66Hz、定格値：50Hz/60Hz

DC配電

• 出力電圧：–43～–58VDC、定格値：–53.5VDC

• 最大容量：24kW（8*3kw、N+1冗長性）

• バッテリーブレーカー：4*100A/1P

• 負荷ブレーカー：

• LLVD*2：配電ボックスで使用

• BLVD：4*16A/1P+4*10A/1P

整流器

• 入力電圧：85VAC～300VAC、定格220VAC

• 効率：>96%

• 定格電力：3000W（176–300VAC）

• 動作温度：–40℃～+75℃（50℃以下で全出力）

• 寸法：106.5mm（W）×286mm（D）×41.5mm（H）（1U/H）

• 重量：≤2kg

• 冷却モード：強制冷却

• 力率：≥0.99

• THD：≤5%

• DC出力：–43～–58VDC、定格–53.5VDC、最大55A

コントローラー

• モデル：MC2600

• 信号入力：2 AI（2周囲温度）、8 DI

• アラーム出力：8 無電圧接点

• 通信ポート：RS232/485、SNMP

• 表示モード：LCD

環境

• 動作温度：–40℃～+65℃（50℃以下で全出力）

• 保管温度：–40℃～+70℃

• 動作湿度：5%～95%（結露しないこと）

• 標高：0～3000m（標高が2000mから3000mの範囲内にある場合、標高が200m上昇するごとに最大動作温度が1℃低下します。）
