高度なリモート管理機能を備えたテレコムDC48V整流器電源システム

製品概要

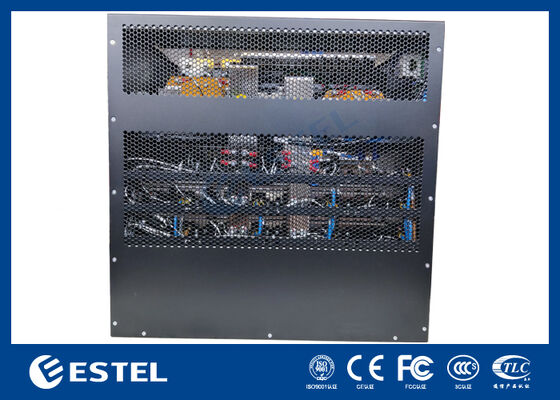

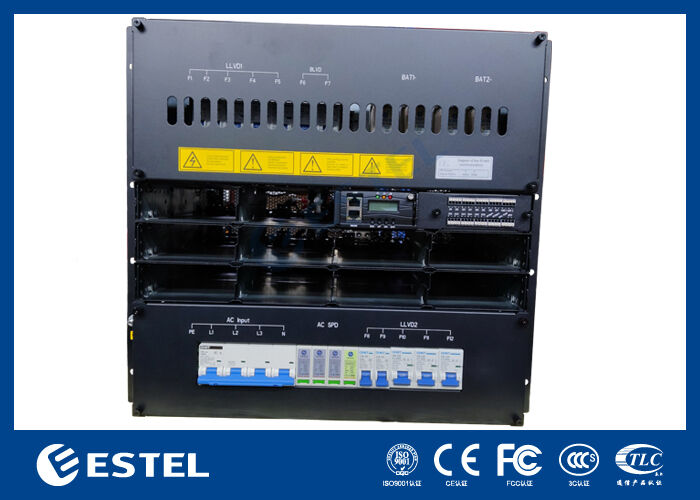

ET48750-M7E1010 DCラック電源システムは、通信インフラ、データセンター運用、および信頼性の高いDC電源供給を必要とする産業用途向けに特別に設計された、大容量で回復力のあるDC電源ソリューションを提供します。380VAC三相入力を受け入れ、–43VDCから–58VDCの間で調整可能な安定したDC出力を提供し、公称動作点は–53.5VDCです。最大出力容量30kWを提供し、このシステムは高需要の設置を確実にサポートし、96％を超える電力変換効率を達成します。

モジュール式で冗長な設計を特徴とし、N+1冗長性のために構成された最大10*3000Wの整流器モジュールをサポートし、各コンパクトモジュールの重量は2kg未満です。整流器は強制空冷を使用し、ほぼ1の力率（≥0.99）を達成し、低全高調波歪み（THDi ≤5％）を維持して、効率的でクリーンな電力変換を実現します。前面アクセスメンテナンス、トップパネル配線、およびIP20侵入保護により、10Uラックマウントシャーシは、運用上の安全性、容易なサービス、および標準的な19インチキャビネットへの簡単な統合を重視しています。

DC配電盤には2*250A/2Pバッテリー回路ヒューズが装備されており、安全で柔軟な電力管理のために2つのLLVD と BLVD 機能が含まれています。システムインテリジェンスは、3つの アナログセンサー入力、7つのデジタルステータス入力、および6つの設定可能な無電圧接点アラームリレーを備えた専用コントローラーによって提供されます。リモート監視と管理はRS232/485およびSNMPインターフェースを介して有効になり、統合LCDディスプレイによりローカルステータスの表示と設定が可能です。

要求の厳しい条件下で動作するように設計されており、システムは–40℃から+65℃までの拡張温度範囲で動作し、相対湿度5％から95％（結露しないこと）を許容し、高度3000メートルまでフルパフォーマンスを維持します。スケーラブルなモジュールアーキテクチャと実績のある信頼性を組み合わせることで、この30kW DC電源システムは、電力の可用性が最優先される重要なインフラストラクチャ向けの堅牢でスケーラブルなエネルギーソリューションとして際立っています。

システム

• 寸法：482.0（W）×350.0（D）×10U（H）

• 重量：≤35kg（整流器なし）

• 冷却モード：自然冷却

• 設置モード：19インチラックまたはキャビネット内への設置

• 配線モード：上部入口と上部出口

• メンテナンスモード：前面メンテナンス、モジュールグレード変更のサポート

• 保護レベル：IP20

AC配電

• 入力モード：380VAC三相、125A/4P

• 入力周波数：45–66Hz、定格値：50Hz/60Hz

• AC SPD：20kA/40kA、8/20μs

DC配電

• 出力電圧：–43〜–58VDC、定格値：–53.5VDC

• 最大容量：30kW（10*3kw、N+1冗長性）

• バッテリーブレーカー：2*250A/2Pヒューズ

• 負荷ブレーカー：

• LLVD1：2*63A/1P+3*100A/1P;

• LLVD2：2*63A/1P+3*100A/1P

• BLVD：2*100A/1P

• DC SPD：10kA/20kA、8/20μs

整流器

• 入力電圧：85VAC〜300VAC、定格220VAC

• 効率：>96%

• 定格電力：3000W（176–300VAC）

• 動作温度：–40℃〜+75℃（50℃以下で全出力）

• 寸法：106.5mm（W）×286mm（D）×41.5mm（H）（1U/H）

• 重量：≤2kg

• 冷却モード：強制冷却

• 力率：≥0.99

• THD：≤5%

• DC出力：–43〜–58VDC、定格–53.5VDC、最大55A

コントローラー

• モデル：MC2600

• 信号入力：3 AI（3周囲温度）、7 DI

• アラーム出力：6 無電圧接点

• 通信ポート：RS232/485、SNMP

• 表示モード：LCD

環境

• 動作温度：–40℃〜+65℃（50℃以下で全出力）

• 保管温度：–40℃〜+70℃

• 動作湿度：5％〜95％（結露しないこと）

• 高度：0〜3000m（高度が2000mから3000mの範囲内にある場合、高度が200m上昇するごとに最大動作温度が1℃低下します。）
