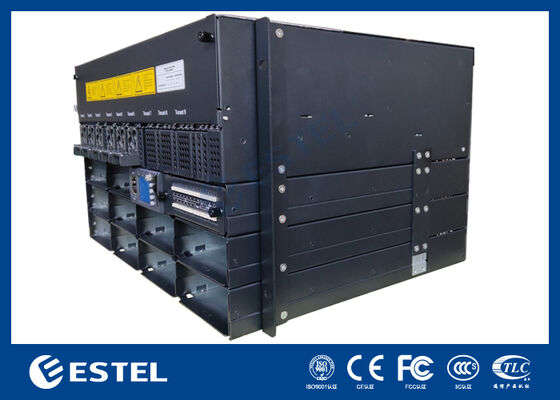

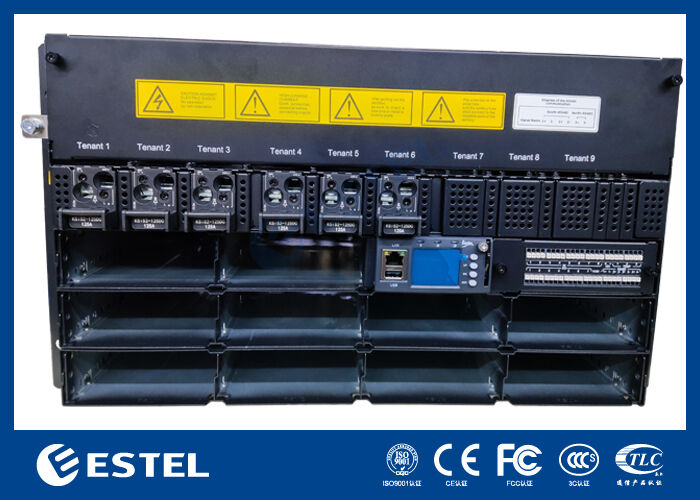

6U ラックマウントテレコム DC48V リモート管理付き直す電源システム

製品概要

ET481050-M7E106 についてDCラック電源システムは,電信インフラストラクチャ,データセンター運用,信頼性の高い直流電源配給を必要とする工業用アプリケーション. L1*3,L2*2,L3*2,N*6の入力を受け取り, 43VDCから 58VDCの間で調整可能な安定したDC出力を提供し,名目稼働点が 53.5VDCです. 最大出力容量は 30kW,このシステムは,高需要の装置を信頼的にサポートし,96%を超える電力変換効率を達成します.

このシステムは,モジュール式で冗長な設計で,N+1冗長性のために構成された最大10*3000Wの直流モジュールをサポートし,各コンパクトモジュールの重量は2kg未満です.直流機は,強制冷却用空気を利用します効率的でクリーンな電源変換のために,ほぼ単位の電源因子 (≥0.99) を達成し,低総調和歪み (THDi ≤5%) を維持します.前部アクセス保守,上部パネルのケーブル,IP20 入り防護6Uのラック式チェーシは,運用安全性,サービス便捷性,標準19インチキャビネットへの直接的な統合を強調しています.

DC配送パネルは,RTN+とBATTバスバーを装備していますそして両者を含むLLVD と安全で柔軟な電源管理のためのBLVD機能.システムインテリジェンスには,4つのアナログセンサー入力,8つのデジタルステータス入力,そして7つの設定可能なドライコンタクトアラームリレーリモートモニタリングと管理はRS232/485とSNMPインターフェイスで可能であり,統合されたLCDディスプレイではローカル状態の表示と構成が可能です.

要求条件下で動作するように設計され, 温度範囲は40°Cから65°Cまで, 相対湿度は5%から95% (不凝縮)3000mまでの高さで全性能を維持する拡張可能なモジュール構造と信頼性が証明されたものを組み合わせてこの30kWの直流電源システムは,電力の利用が不可欠な重要なインフラストラクチャのための 堅牢でスケーラブルなエネルギーソリューションです.

システム

• 尺寸: 482.0 (W) × 350.0 (D) × 6U (H)

• 重さ: ≤25kg (直線器なし)

• 冷却モード:自然冷却

• 設置モード: 19インチラックまたはキャビネット内部に設置

• 配線モード:上部入口と上部出口

• メンテナンスモード:フロントメンテナンス,サポートモジュールグレード変更

• 保護レベル:IP20

AC分布

• 入力モード:L1*3,L2*2,L3*2,N*6,スマート・スライク・ブレーカー

• 入力周波数: 45~66Hz,定数値: 50Hz/60Hz

DC 配分

• 出力電圧: 43 ~ 58VDC,定数値: 53.5VDC

• 最大容量:30kW ((10*3kw, N+1 リダンダンス)

• バッテリー断片:RTN+とBATTバスバー

• ロードブレーカー:

• LLVDはスマート・サーキット・ブレッカー): 6*125A/1PN+予約 3*≤125A/1PN

• BLVD: オーケーRTN+とBATTバスバー

矯正器

• 入力電圧:85VAC ~ 300VAC,名付け 220VAC

• 効率性:>96%

• 定位電源: 3000W (176~300VAC)

• 作業温度: 40°C~+75°C (全出力は50°C以下)

• 尺寸: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• 体重: ≤2kg

• 冷却モード:強制冷却

• パワーファクター: ≥099

• THD: ≤5%

• DC出力: ¥43 ~ ¥58VDC,定数 ¥53.5VDC,最大55A

コントローラー

• モデル:MC2900

• 信号入力: 4 AI (3 環境温度), 8 DI

• アラーム出力: 7 乾燥接触

• 通信ポート:RS232/485,SNMP

• ディスプレイモード:LCD

環境

• 動作温度: 〜40°C〜+65°C (全出力50°C以下)

• 貯蔵温度: 40°C~+70°C

• 動作湿度: 5%~95% (不凝縮)

• 高さ:0~3000m (高さが2000mから3000mの範囲内であれば,高さが200m増加すると最大動作温度は1°C減少する)
