| Cabinet external dimensions: | 1600mm (W) * 1600mm (D) * 2200mm (H ) | Base height: | 150mm |
|---|---|---|---|
| Cabinet material: | 1.5mm hot-dip galvanized sheet + 20mm PEF | Cabinet coating color: | RAL7035 |
| Protection level: | IP55 | Delivery form: | Fully packed delivery (wooden box) |
| Installation: | Floor mounting | Cooling: | 1500W DC air conditioner |
| ハイライト: | キャビネット付き屋外テレコム電源システム,純粋なバッテリーを備えたテレコム電源システム,過酷環境用テレコム電源キャビネット |
||

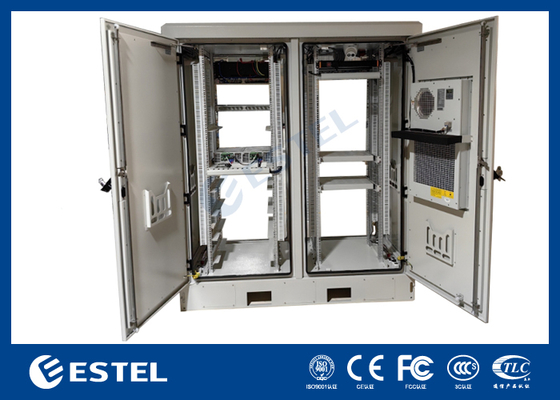

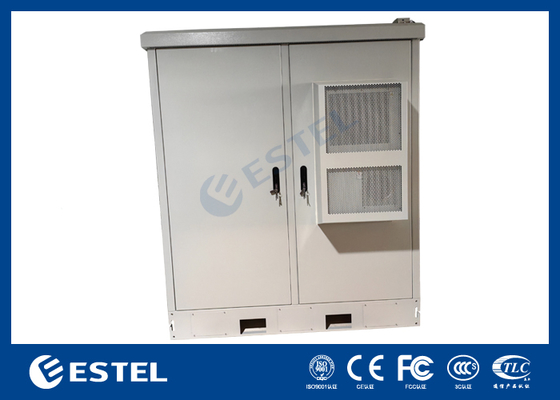

1つの統合キャビネット + 1つの純粋なバッテリーキャビネット
基本情報単一のキャビネット
| シリアル番号 | ポイント | パラメータ |
|
|
キャビネットの外側の寸法 |
1600mm (W) * 1600mm (D) * 2200mm (H) (縁と前面と横の突出を除く) 単層の金属殻,屋外環境に適している |
|
|
ベースの高さ | 150ミリ |
|
|
体重 | / |
|
|
キャビネット素材 | 1.5mm 熱浸しガルバンシート + 20mm PEF |
|
|
キャビネットコーティングの色 | RAL7035 |
|
|
保護レベル | IP55 |
|
|
配達表 | 完全に包装された配送 (木製の箱) |
|
|
設置 | 床の固定 |
1つの統合キャビネット
| シリアル番号 | 部品名 | 仕様 | 量 | ユニット | コメント |
|
|
ベース | 1600*1600*150mm | 1 | pcs | |
|
|
キャビネットドア | 前のドアと後ろのドア | 4 | pcs | |
|
|

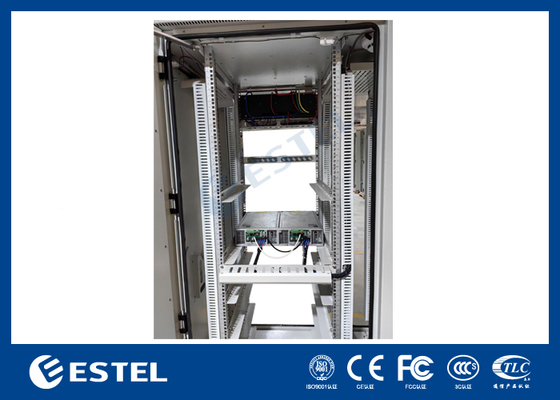

内部空間 | 19インチ4*42 Uラック | 1 | pcs | |
|
|
冷却 | 1500W DCエアコン | 2 | pcs | 1つは玄関に設置され,もう1つは裏口に設置されています |
|
|
緊急扇風機 | -48VDC,4 12038ファン,IP55保護,サーモスタット | 1 | pcs | |
|
|
ロック | 盗難防止の3点鎖 (A7121〜A112) | 4 | pcs | |
|
|
ドキュメントフォルダー | A4フォルダの配置用 | 2 | pcs | |
|
|
銅製の接地バー | 横切りの面積 60 mm2, 6 つの M6 スクロール + 3 つの M8 スクロールを装備 | 1 | pcs | |
|
|
LEDライト | -48VDC,LEDライト+スイッチ | 4 | pcs | |
|
|
電源 | ソーラー電池 60kW + 矯正器 24KW | 1 | pcs | |
|
|
バッテリー | LFELI-48200, -48V 200Ah | 12 | pcs | |
|
|
インバーター | 4KW,1U | 1 | pcs | |
|
|
FSU | PM5000 ドアセンサー,煙センサー,水センサー,温度と湿度センサーを含む | 1 | セット | |
|
|
ケーブル入口 | ケーブル入口と出口に使用される | 16 | pcs | キャビネットの下部にある |
|
|
ベースシールプレート | ベースシールプレートとマウントスクリュー | 1 | セット | 包装用品 |
|
|
密封シメント | ケーブル入口と出口を密封するために使用される | 1 | pcs | 包装用品 |
|
|
拡張ボルト | M12*120 SUS304 | 8 | pcs | 包装用品 |
|
|
動作温度 | -5〜55°C | |||
|
|
動作湿度 | 5%~95% | |||
|
|
高さ | 砂/砂岩の高さ 最大3000m |
1つのバッテリーキャビネット設定リスト
| シリアル番号 | 部品名 | 仕様 | 量 | ユニット | コメント |
|
|
ベース | 1600*1600*150mm | 1 | pcs | |
|
|
キャビネットドア | 前のドアと後ろのドア | 4 | pcs | |
|
|
内部空間 | 19インチ4*42 Uラック | 1 | pcs | |
|
|
冷却 | 1500W DCエアコン | 2 | pcs | 1つは玄関に設置され,もう1つは裏口に設置されています |
|
|
緊急扇風機 | -48VDC,4 12038ファン,IP55保護,サーモスタット | 1 | pcs | |
|
|
ロック | 盗難防止の3点鎖 (A7121〜A112 | 4 | pcs | |
|
|
ドキュメントフォルダー | A4フォルダの配置用 | 2 | pcs | |
|
|
銅製の接地バー | 横切りの面積 60 mm2, 6 つの M6 スクロール + 3 つの M8 スクロールを装備 | 1 | pcs | |
|
|
LEDライト | -48VDC,LEDライト+スイッチ | 4 | pcs | |
|
|
バッテリー | LFELI-48200, -48V 200Ah | 二十四 | pcs | |
|
|
ケーブル入口 | IEC60529認定のキャビネット入口と出口用ケーブルゲンダ | 16 | pcs | キャビネットの下部にある |
|
|
ベースシールプレート | ベースシールプレートとマウントスクリュー | 1 | セット | 包装用品 |
|
|
密封シメント | ケーブル入口と出口を密封するために使用される | 1 | pcs | 包装用品 |
|
|
拡張ボルト | M12*120 SUS304 | 8 | pcs | 包装用品 |
|
|
動作温度 | -5〜55°C | |||
|
|
動作湿度 | 5%~95% | |||
|
|
高さ | 砂/砂岩の高さ 最大3000m |
| 製品モデル ET481000-M7E6X | ソーラー電池 60kW + 矯正器 24kW | |
| システム | サイズ | / |
| 体重 | / | |
| 冷却方法 | DCエアコン | |
| 設置 | 19インチのラックマウント | |
| ルーティング方法 | 底から外へ | |
| 維持方法 | フロントメンテナンス,サポートホットスワップ | |
| 保護レベル | IP20 | |
| AC電力の配給 | インプット | 三相 380Vac,単相 220Vacと互換性がある |
| 入力回路断片 | 1×63A/3P | |
| 頻度 | 45~65Hz,定数値:50Hz/60Hz | |
| AC SPD | 20kA/40kA,8/20μs | |
| バッテリー | バッテリーの種類と仕様 | リチウム電池,48V/200Ah |
| バッテリーパッケージ | 36個 6× (6× 48V/200Ah) | |
| バッテリーの名目寿命 | 55.3h@5KW負荷@80%放出深さ | |
| 最大バッテリー寿命 | 69.1h@5KW 負荷@放出深さ 100% | |
| 直流電源配給 | 生産量 | -43~-58VDC,定数出力: -53.5VDC |
| 最大容量 | 光電 60kW (3kW*20) +直電器 24kW (4kW*6) (最終容量は 1000A に設計されています) | |
| バッテリーファイューズ | 6×250A | |
| 負荷断路器 | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (インバーター) | ||
| DC SPD | 10kA/20KA,8/20μs | |
| 調整装置 | 入力電圧 | 85VAC~300VAC 定数値: 220VAC |
| 効率性 | ≥96.6% | |
| 定数出力 | 4000W (176ac~300Vac) | |
| 動作温度 | -40°C~+75°C (全負荷出力時に50°C未満) | |
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |
| 体重 | ≤2.1kg | |
| 冷却方法 | 強制冷却 | |
| パワーファクター | ≥0.99 @220Vac 20〜100% 負荷 | |
| ソーラー電池の入力電力の配給 | インプット | 120Vdc ~ 420Vdc 定数値: 340Vdc |
| 入力回路断片 | 20 × 25A/2P | |
| DC入力 SPD | 20 × (20kA/40kA, 8/20μs) | |
| Sオラーパネル | 単板電源 | 580W |
| 総量 | 108枚 @ 18 × (6 × 580W,6本の弦) | |
| P熱電池モジュール | 入力電圧 | 120Vdc ~ 425Vdc,名値: 340Vdc |
| 効率性 | 96% | |
| 定数出力 | 3000W | |
| 動作温度 | -40°C~+75°C (全負荷出力時50°C未満) | |
| サイズ | 106.4mm ((W) ×285mm ((D) ×41.5mm ((1U/H) | |
| 体重 | ≤2kg | |
| 冷却方法 | 強制冷却 | |
| MPPT 精度 | ≥0.99 | |
| インバーターモジュール | 入力電圧 | 42Vdc ~ 58Vdc,名値: 53.5Vdc |
| 効率性 | ≥93%@53.5V 入力 | |
| 定数出力 | 2000VA /2000W @220Vac出力 | |
| 出力電流 | 9.09A (RMS) / 最大15A (RMS) | |
| 冷却方法 | 強制冷却 | |
| インバーターのサブバック そして出力電源の配給 | サイズ | 482.6 (W) *350.6 (D) *1U (H) |
| 最大容量 | 6KW (3*2KW) | |
| 定数出力電圧 | 定数 220Vac | |
| 負荷断路器 | 1*32A/2P | |
|
電力監視 (MC2900) |
信号入力 | 3方向AI (2つのバッテリー温度センサー,1つの環境温度センサー),8方向DI |
| アラーム出力 | 8方向乾燥接触出力 | |
| 通信港 | USB,RS485,SNMP | |
| 表示モード | LCD | |
| E について環境 | 動作温度 | -40°C~+75°C (全負荷出力時に50°C未満) |
| 保存温度 | -40°C~+70°C | |
| 動作湿度 | 5%~95% | |
| 高さ | 0~3000m (高度が3000mから4000mの間の場合,最高動作温度は高度200m増加ごとに1°C減少します) | |
