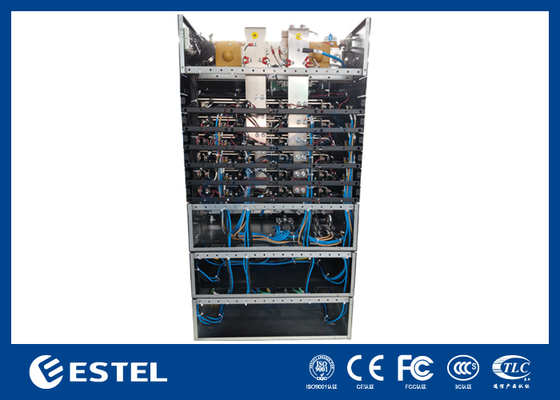

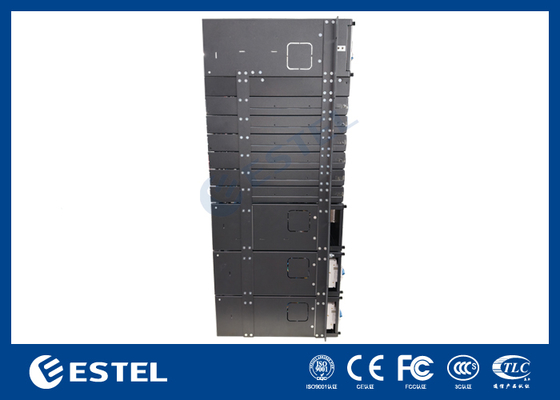

19U サブラック電源 3000W 48V 220V AC 入力電気通信電源システム

多目的産業用電源システム

• IPUM36K-A5D1219 システム構成の説明

​

IPUM36K-A5D1219 サブラック電源、19U高さのコンパクト設計で、

ファイバーおよびマイクロ波伝送、アクセスにおける重要なアプリケーションのニーズに対応

デバイス、スイッチ。システムの最大電力は3000KWで、AC/バッテリー/負荷

MCB。ケーブルは、MCBとバスバーで前面からアクセスできます。

• 標準19インチ幅で、幅広い用途に有利です
• 19U高さのコンパクト設計で、スペースと設置コストを節約できます

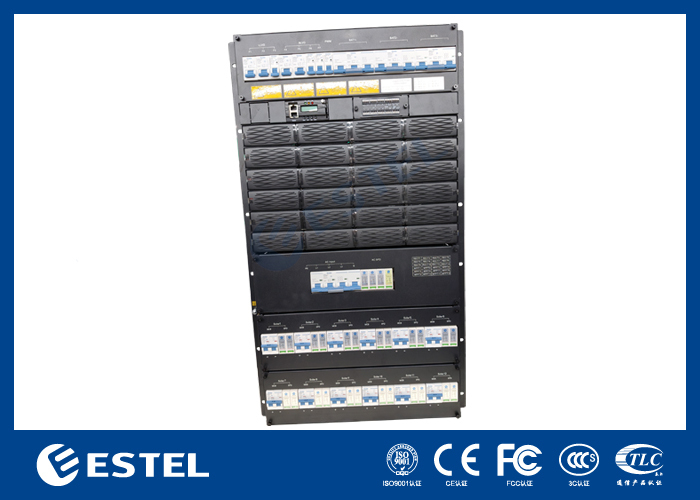

• 前面操作とケーブルアクセス、見栄えが良く安全なメンテナンス
• 完璧なバッテリー管理により、バッテリーの寿命が延び、
• RS485、インターネットポート、ドライ接点など、さまざまな通信ポートを提供します。これにより、柔軟なネットワーキングとリモート監視が可能になります
• 整流器とコントローラーはホットプラグ可能で、簡単かつ迅速なオンラインメンテナンスが可能です
• 広い入力電圧範囲（85-300Vac）により、電源グリッドに適応できます

IPUM36K-A5D1219 は、配電ユニット、整流器モジュール、変換モジュール、監視モジュールで構成されています。構成はオプションで、以下の表の通りです。

IPUM36K-A5D1219 構造

IPUM36K-A5D1219 は2つのモジュールで構成されています。

整流器モジュール（MR483000HG2B）

太陽光発電モジュール

バッテリーブレーカー： 3*125A/3P+4*M8ボルト（BAT-）、

負荷ブレーカー

クイック詳細：

支払いと配送条件：

2つの操作方法：

（1）AC入力：AC電源投入後、整流器モジュールを起動し、-48Vdcを出力し、同時にバッテリーを充電し、変換モジュールに電力を供給し、変換モジュールは220Vacを出力します。

通常の状態では、整流器モジュールと配電ユニットのパラメータはすべて監視モジュールによって制御され、プリセットパラメータまたはユーザーのコマンドに従って動作します。AC主電源に障害が発生した場合、バッテリーはシステムに電力を供給し、-48 VDCと220 vacを引き続き出力し、バッテリーの放電に伴い、バッテリーの電圧が降下し始め、電圧が43.2 V + / - 0.5 Vを下回ると、監視モジュールはバッテリー低電圧信号を送信し、負荷出力を直接閉じ、電源システムは動作を停止します。外部AC主電源が回復すると、システムは通常どおりに動作します。（上記のすべての監視データはシステムのデフォルト値であり、ユーザーがリセットできます）

（2）-48V入力：AC電流がないか、ACが接続されていない場合、外部電源-48Vを-48V負荷ポートにアクセスし、監視および変換モジュールを起動し、220Vacを出力します。

温度補償機能はデフォルトでオンになっており、必要に応じてユーザーのコマンドで有効または禁止できます。動作温度≥55℃の場合、電源の出力は線形に減少します（@65℃の場合、出力電力は1300Wになります）。

仕様

整流器モジュールの寸法は以下のとおりです。

用途

（1）統合アクセス

（2）屋内配電および拡張システム

（3）移動局および拡張カバレッジシステム

（4）WLAN

（5）衛星通信地上局およびマイクロ波通信局

（6）弱電流配電室

（7）その他のAC/DC無停電電源システム

特徴

（1）2つの出力：-48Vdc、220Vac

（2）2つの入力：-48Vdc、220Vac

（3）アクティブ力率補正技術の採用、力率>0.99

（4）AC入力電圧の広い動作範囲：90〜280Vac

（5）広い動作温度範囲：-5℃〜+55℃

（6）スイッチング技術を採用、

（7）完璧なバッテリー管理により、バッテリー寿命が延長されます：充電/放電管理、バッテリー温度補償、低電圧保護。

（8）ホットスワップ可能

（9）入力過電圧/不足電圧保護

（10）出力過電圧保護、出力過電流保護、出力短絡保護

（11）組み込み/壁掛け

（12）RS485、RS232通信インターフェース
