| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |

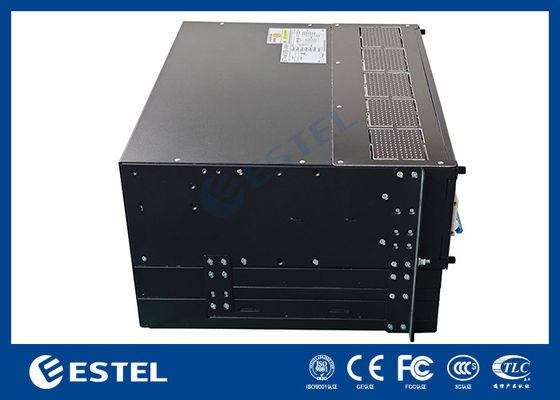

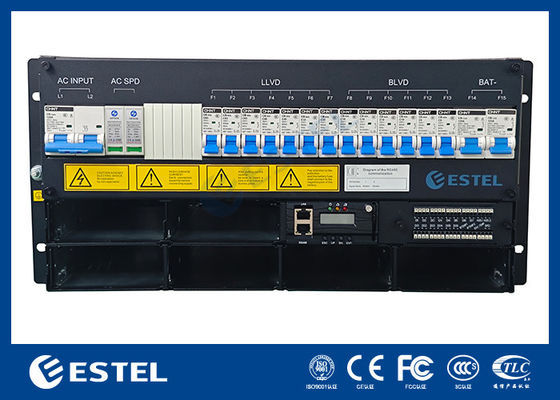

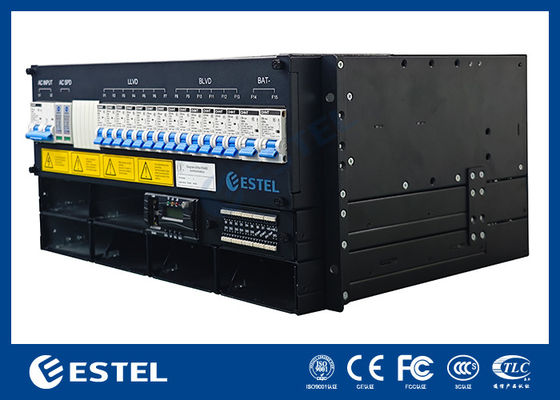

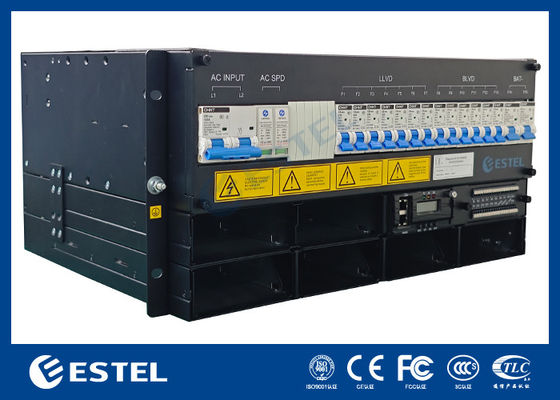

5U 組み込み電源システム
紹介
ESTEL ET48300 M5E65Aは,新しい組み込みコンパクト電源で,小型サイズと高い電源密度 (5Uで最大24KW) を提供する新しい建築設計を特徴としています.このシステムでは,顧客が柔軟性を優先します..
5Uの高さのコンパクトな設計で,ファイバーおよびマイクロ波伝送,アクセスデバイス,スイッチの重要なアプリケーションニーズを満たす. システムの最大電力は300Aであり,AC/バッテリー/負荷MCBがあります.ケーブルはMCBとバスバーとフロントアクセスしていますMR48シリーズの直線器とMC2600コントローラが組み合わせられ,安全で信頼性があり,柔軟な操作を保証します.ほとんどのキャビネットに十分なコンパクトで,理想的な交換ユニットです.ESTELの実証された技術に基づいていますMR48シリーズは 将来の要求に応える準備ができています
主要 な 特徴
応用シナリオ
仕様
| 製品モデル | ET48300 M5E65A | ||
| システム | 尺寸 (mm) | 482.0 (W) *350 (D) *5U (H) | |
| 体重 | ≤20kg (直線器なしで) | ||
| 冷却モード | 自然冷却 | ||
| 設置モード | 19インチラックまたはキャビネット内部に設置 | ||
| 配線モード | 上部入口と上部出口 | ||
| メンテナンスモード | 前部メンテナンス,サポートモジュールグレード変更 | ||
| 保護レベル | IP20 | ||
| AC分布 | 入力モード | 220Vac ((L-L) | |
| 入力容量 | 1×125A/2P | ||
| 入力電圧範囲 | 90 ~ 300Vac | ||
| AC SPD | 20kA/40kA,8/20μs | ||
| DC 配分 | 出力電圧 | -43~-58VDC,定数値: -53.5VDC | |
| 最大容量 | 18kW ((6×3KW) | 24kW ((6×4KW) | |
| バッテリーブレーカー | 2×125A/1P | ||
| 負荷ブレーカー |
LLVD:3×63A/1P,2×40A/1P,2×32A/1P BLVD:2×16A/1P,2×10A/1P,2×6A/1P |
||
| 整形器モジュール | 入力電圧 | 85VAC~300VAC,定数 220VAC | |
| 効率性 | ≥96%@ピーク値 | ||
| 定位電源 | 3000W ((176~300VAC) | ||
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | ||
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | ||
| 体重 | ≤2kg | ||
| 冷却モード | 扇風機で強制冷却 | ||
|
コントローラー
|
信号入力 | 4 AI (3 バッテリー温度,1 環境温度),6 DI (SPD, 6 共通DI) | |
| アラーム出力 | 6 ドライコンタクト | ||
| 通信ポート | LAN/RS232/RS485インターフェース,LAN-SNMP,TCP/IP | ||
| 表示モード | LCD | ||
| 環境 | 動作温度 | -40°C~+75°C (全負荷で動作する場合は,温度が50°Cを超えない) | |
| 保存温度 | -40°C~+75°C | ||
| 動作湿度 | 0%~95% (不凝縮) | ||
| 高さ | 0~3000m ((高度が2000mから3000mの範囲内であれば,高度が200m増加すると最大動作温度が1°C減少します.) | ||
図
MR483000HG2B-CS
| AC入力 | DC出力 | ||
| 入力電圧 (名目) | 110VAC/220VAC | 出力電圧 | -42から -58VDC,評価: -53.5VDC |
| 入力電圧範囲 | 85から290VAC | 最高効率 | >96% |
| 最大入力電流 | 18A | 最大容量 | 3000W |
| 入力頻度 | 45〜65Hz | 最大出力電流 | 56.1A |
| パワーファクター | ≥0.99 (220VAC @ 20%から100%の負荷) | THD | ≤5% @ 50%から100%の負荷 |
| 制御と監視 | 環境 | ||
| 通信プロトコル | できない | EMC | EN55032クラスB;EN55035;IEC61000-3-2;IEC61000-3-3 |
| LED | グリーン・ノーマル イエロー・アラーム 赤・フェア | 安全性 | UL62368-1;EN62368-1;IEC62368-1 |
MR484000SG1-GS
l 最大効率>96.5%
■ 45°Cから75°Cまでの電源値
l <176VAC の出力値
l 高電力密度
| AC入力 | DC出力 | ||
| 入力電圧 (名目) | 110VAC/220VAC | 出力電圧 | -42から -58VDC,評価: -53.5VDC |
| 入力電圧範囲 | 85から290VAC | 最高効率 | >96.5% |
| 最大入力電流 | 26A | 最大容量 | 4350W |
| 入力頻度 | 45〜65Hz | 最大出力電流 | 81.3A |
| パワーファクター | ≥0.99 (220VAC @ 20%から100%の負荷) | THD | <3% @ ≥50% の負荷 |
| 制御と監視 | 環境 | ||
| 通信プロトコル | できない | EMC | EN55032Bクラス;EN55035;IEC61000-3-11;IEC61000-3-12 |
| LED | グリーン・ノーマル イエロー・アラーム 赤・フェア | 安全性 | UL62368-1;EN62368-1;IEC62368-1 |
MC2600 コントローラー
紹介
MC2600は,Megmeetが開発した新世代のDC電源コントローラである.コントローラはAR32ビットコーテックス-M4CPUをメインプロセッサとして採用している.ユーザーフレンドリーディーゼル管理,VRLAとイチウムイオン電池,太陽光モジュールを含む強力なハイブリッド電力管理機能.
主要 な 特徴
測定
24 x アナログと9 x デジタルインプット読み込み: システム電圧,負荷電流,電池電流,電池温度,8*Dl,8*D0など
コミュニケーション
コントローラーは2つのモードでホストコンピュータと通信します. Rs485とイーサネット (WEB またはSNMP). 操作パラメータを設定し,編集します.データログと履歴アラームのダウンロードは WEB ブラウザでできます制御装置と電極と太陽光モジュールの間の通信は CAN通信を利用します.
SNMPプロトコルは,バッテリーBMS,DGまたは拡張機能デバイスのためのGET,SETおよびTRAP 4xRs485ポートをサポートする
アラーム履歴ログ
システム分析のための FlFO
システム スタート ログ
出力電圧と負荷電流の測定値1000個,電池の過去の試験測定値50個
LCD&LED
アクセス状態,アラーム,ユーザー設定を表示する 128 x 32 のLCD画面;緑/黄色/赤のLEDが動作状態とアラームを表示する
バッテリー管理
バッテリー管理
警報/出来事
MC2900 コントローラー
紹介
Mc2900は,Megmeetが開発した最新世代のDC電源コントローラである.これは,ARM Cortex-A8 CPU,256Nflash,512M SRAMおよびLinuxオペレーティングシステムに基づいている.,制御器は,直線器,太陽光モジュール,風力モジュール,DC/DCモジュール,HVDCモジュール,ディーゼル,VRLA電池,リチウムイオン電池の管理機能を備えています.
主要 な 特徴
測定
システム電圧,負荷電流,電池電流,電池温度,環境温度,環境湿度,12*Dl. 8*DO.などを含む22 x アナログと12*デジタルインプット読み取り.
コミュニケーション
コントローラーは2つのモードでホストコンピュータと通信します: Rs485とイーサネット (TcP/p,UDp,httpsとSNMp). 設定と操作パラメータを編集,運用履歴とアラーム履歴をダウンロードするには WEB ブラウザでアクセスできます.制御器と直線器と太陽光モジュールの間の通信は,CAN通信を使用します.
SNMPプロトコルは,バッテリーBMS,DGまたは拡張機能ボードのためのGET,SETおよびTRAP 4xRS485ポートをサポートする
アラーム履歴ログ
200000の履歴アラームと100000の履歴イベント
システム スタート ログ
5000の電池試験日記,5000の電池充電日記,5000の電池放電日記,5000のDG走行日記
LCD&LED
128 x 160 のLCDディスプレイで,現在の動作条件,アラーム,ユーザー設定にアクセスできます.緑/黄色/赤のLEDは,動作状態とアラームを表示します.
収集と管理
バッテリー管理
■ブートと浮遊船の管理
l 充電電流制限管理
l 温度補償
LVD
バッテリーテスト
l 中点電圧 容量計算
頂点切断
L リチウム電池管理
バッテリーの容量に応じて切り替える
バッテリーの電圧に応じて切り替える
l DGテスト
l 残りの燃料の計算
l エネルギー投入の優先管理
調整器 エネルギー節約管理
調整器の回転
警報/出来事
