8U ホットプラグ可能なテレコム直すシステム 広い入力電圧範囲 85-300Vac の室内キャビネット
基本プロパティ
原産地:
シェンゼン,中国 (大陸)
ブランド名:
ESTEL
認証:
ISO9001, CE, UL,FCC
モデル番号:
ET48300-001
取引物件
最低注文数量:
1
価格:
715-4286 usd
支払い条件:
L/C、D/A、D/P、T/T、ウェスタン・ユニオン
補給能力:
1ヶ月あたりの20,000セット
製品概要
8U ホットプラグ可能なテレコム直すシステム 広い入力電圧範囲 85-300Vac の室内キャビネット 1概要 ET48300-001 8Uの高さ設計のサブラック電源は,ファイバーおよびマイクロ波伝送,アクセスデバイスおよびスイッチの重要なアプリケーションニーズを満たすことができます. システムの最大電力は18KWです.AC/バッテリー/負荷MCBで. 2主要な特徴2.1 標準的な幅19インチで,広く使用できる利点がある.2.2 バッテリー管理が完璧で,バッテリーの寿命が長くなり,様々な通信ポート,RS485インターネットポート,乾燥コンタクトなども用意されている.柔軟なネットワークとリモート...
プロダクト細部
ハイライト:
電源システムユニット
,電気通信用の直すシステム
,6U 高さテレコム矯正システム
System Capacity:
18kW/300A
Rectifier Module Output Power:
3000W/50A
Input Voltage:
85VAC~300VAC,定数 220VAC
Output Voltage:
-43~-58VDC,定数値: -53.5VDC
Power Factor:
>0.99
Input Frequency:
45~65Hz
Efficiency:
≥96%
AC Input:
63A/4P×1
AC Output:
32A/1P×6 (各整電機モジュール別)
Load Breakers:
LLVD: 63A/1P×2, 125A/1P×2 BLVD: 63A/1P×4, 125A/1P×4
Battery Breaker:
125A/1P×2
Bypass Switch:
125A/4P×1
製品説明
8U ホットプラグ可能なテレコム直すシステム 広い入力電圧範囲 85-300Vac の室内キャビネット
1概要
ET48300-001 8Uの高さ設計のサブラック電源は,ファイバーおよびマイクロ波伝送,アクセスデバイスおよびスイッチの重要なアプリケーションニーズを満たすことができます. システムの最大電力は18KWです.AC/バッテリー/負荷MCBで.
2主要な特徴
2.1 標準的な幅19インチで,広く使用できる利点がある.
2.2 バッテリー管理が完璧で,バッテリーの寿命が長くなり,様々な通信ポート,RS485インターネットポート,乾燥コンタクトなども用意されている.柔軟なネットワークとリモートモニタリングを可能にします;
2.3 矯正器と制御器は,熱でプラグインし,オンライン・メンテナンスが簡単で迅速である.
2.4 広い入力電圧範囲 (85~300Vac) で,電力網は適応可能である.
3. 電気通信の修正キャビネットの構成リスト
| はい | 記述 | 特別仕様 | 量 |
| 1 | 室内キャビネット | (1) 外部寸法:W×D×H 600×600×2000mm (2) 1つのコンパートメント: 42U 19インチラックを含む (3) 一つの玄関 (アクリルプレート) とキャビネットロック (4) 材料:冷物鋼,単壁 (5) 2つの48VDCファンを含む (6) 2つのトレイを含む |
1 |
| 2 | 矯正装置 |
システム:ET48300-001 19" 8U 高さ) |
1 |
| 3 | 煙センサー | 調整装置のモニタリングモジュールに接続 | 1 |
| 4 | 水センサー | 調整装置のモニタリングモジュールに接続 | 1 |
| 5 | 温度センサー | 調整装置のモニタリングモジュールに接続 | 1 |
| 6 | ドアセンサー | 調整装置のモニタリングモジュールに接続 | 1 |
| 7 | パッケージ | 木製ケース | 1 |
4矯正器の技術仕様
| カテゴリー | ET48300-001 | |
| システム | 尺寸 (mm) | 482.0 (W) *350.0 (D) *8U (H) |
| 体重 | ≤40kg ((直線モジュールなし) | |
| 冷却モード | 自然冷却 | |
| 配線モード | 上部入口と上部出口 | |
| メンテナンスモード | 前部メンテナンス,サポートモジュールグレード変更 | |
| 設置モード | 19インチラックまたはキャビネット内部に設置 | |
| IPグレード | IP20 | |
| AC分布 | 入力モード | 220VAC ((L1-L2-L3並列接続) |
| 入力容量 | 63A/4P×1 | |
| 入力周波数 | 45~65Hz,定数値:50Hz/60Hz | |
| 生産能力 | 32A/1P×6 (各整電機モジュール別) | |
| AC SPD | 20kA/40kA,8/20μs | |
|
DC 配布
|
出力電圧 | -43~-58VDC,定数値: -53.5VDC |
| 最大容量 | 18kW (整形器モジュールMR483000HG2B-GS 3KW×6) | |
| バッテリー断片 | 125A/1P×2 | |
| バイパススイッチ | 125A/4P×1 | |
| 負荷ブレーカー |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| DC SPD | 40kA 8/20μs | |
| 矯正器 | 入力電圧 | 85VAC~300VAC,定数 220VAC |
| 効率性 | ≥96% | |
| 定位電源 | 3000W ((176~300VAC) | |
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | |
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |
| 体重 | ≤2kg | |
| 冷却モード | 扇風機で強制冷却 | |
| パワーファクター | ≥0.99 | |
| THD | ≤5% | |
| コントローラー | 信号入力 | 4 AI ((3 バッテリー温度,1 環境温度),7 DI ((SPD, 6 共通の DI) |
| アラーム出力 | 4 乾燥した接触 | |
| 通信ポート | RS485,SNMP | |
| 表示モード | LCD | |
|
環境
|
動作温度 | -40°C~+75°C (完全出力は50°C以下) |
| 保存温度 | -40°C~+70°C | |
| 動作湿度 | 5%~95% (不凝縮) | |
| 高さ | 0~3000m ((高度が2000mから3000mの範囲内であれば,高度が200m増加すると最大動作温度が1°C減少します.) | |

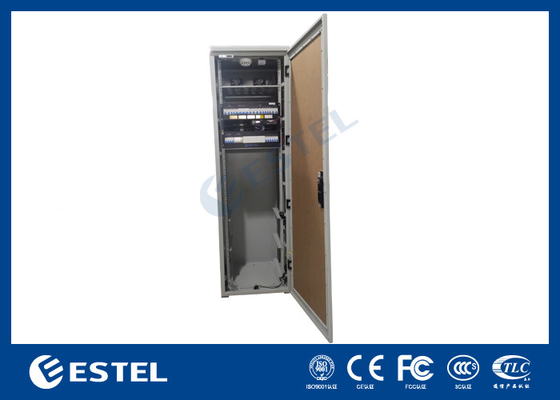

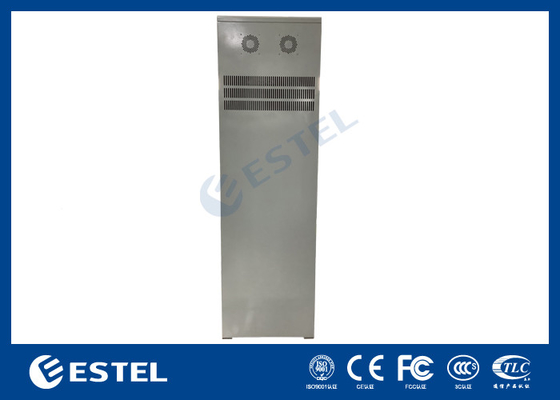

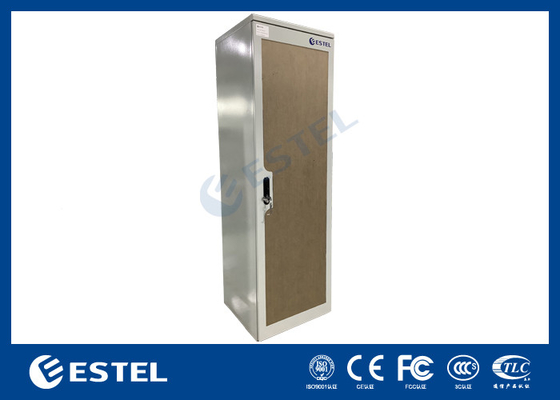

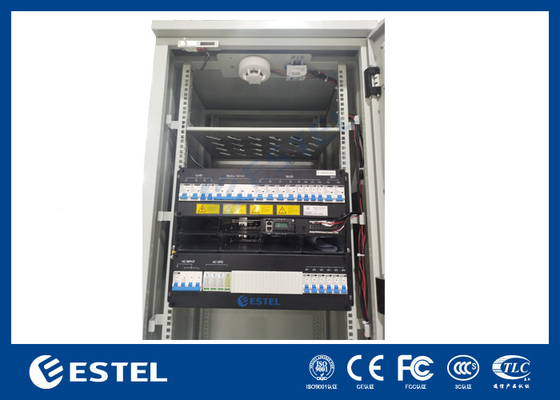

5矯正器の写真
