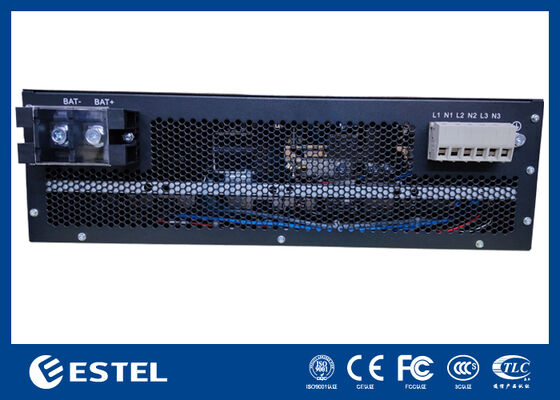

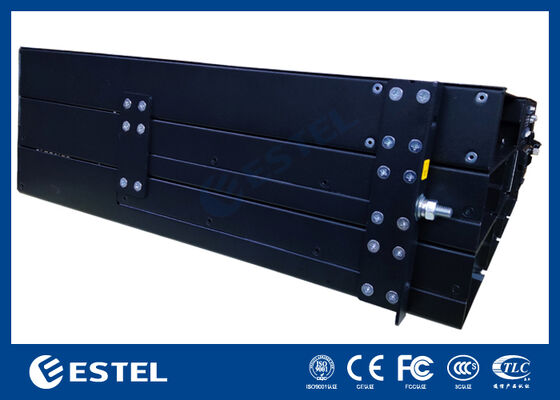

ワンストップテレコム 18kW 3U ラックマウント DC電源システム、モジュール式 3kw 整流器、>96% 効率

製品概要

18kW 3U ラックマウント DC電源システムは、信頼性の高いDC電源を必要とする通信ネットワーク、データセンター、産業施設向けに設計された大容量ソリューションです。380VAC三相と220VAC単相の両方の入力をサポートし、安定した–43～–58VDCの出力を提供し、定格値は–53.5VDCです。最大容量18Wで、このシステムは96%以上の効率を維持しながら、大規模なアプリケーションに十分な電力を確保します。

このシステムは、最大6つの整流器モジュール（N+1冗長性）を統合しており、各モジュールの定格は3000Wで、重量は≤2kgです。これらのモジュールは、強制空冷、高力率≥0.99、THD ≤5%を特徴とし、クリーンで安定したDC電力変換を保証します。フロントメンテナンス、トップケーブルエントリ、IP20保護により、設計は安全性、保守性、および19インチラックへの容易な統合を優先しています。

DC配電には、1*250Aバッテリーブレーカーと6*≤63A+2*≤125A（予備）負荷ブレーカーが含まれており、柔軟で安全な負荷管理を提供します。インテリジェントコントローラーは、3つのアナログ入力、7つのデジタル入力、6つの無電圧接点アラーム、およびRS232/485およびSNMPを介したリモート通信をサポートしています。ローカルモニタリングは、LCDディスプレイを介して有効になります。

過酷な環境向けに構築されており、–40℃から+65℃で動作し、5～95%の非結露湿度に耐え、最大3000mの高度でも安定した動作を維持します。モジュール構造と堅牢な性能により、18kW 3U DC電源システムは、スケーラブルで信頼性の高いエネルギーソリューションを必要とする重要なインフラストラクチャに最適な選択肢です。

システム

• 寸法：482.0(W) × 350.0(D) × 3U(H)

• 重量：≤20kg（整流器なし）

• 冷却モード：自然空冷

• 設置モード：19インチラックまたはキャビネット内への設置

• ケーブル接続モード：トップインレットとトップアウトレット

• メンテナンスモード：フロントメンテナンス、モジュールグレード変更のサポート

• 保護レベル：IP20

AC配電

• 入力モード：380VAC三相/220VAC単相

• 入力周波数：45～66Hz、定格値：50Hz/60Hz

• AC SPD：20kA/40kA、8/20μs

DC配電

• 出力電圧：–43 ~ –58VDC、定格値：–53.5VDC

• 最大容量：18kW（6*3kw、N+1冗長性）

• バッテリーブレーカー：1×250A

• 負荷ブレーカー：1*＜125A/1PN（予備）; BLVD：6*≤63A/1PN+2*≤125A/1PN（予備）

• DC SPD：10kA、8/20μs

整流器

• 入力電圧：85VAC ~ 300VAC、定格220VAC

• 効率：>96%

• 定格電力：3000W（176～300VAC）

• 動作温度：–40℃ ~ +75℃（50℃以下で全出力）

• 寸法：106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• 重量：≤2kg

• 冷却モード：強制空冷

• 力率：≥0.99

• THD：≤5%

• DC出力：–43 ~ –58VDC、定格–53.5VDC、最大55A

コントローラー

• 信号入力：3 AI（2 バッテリー温度、1 周囲温度）、7 DI

• アラーム出力：6 無電圧接点

• 通信ポート：RS232/485、SNMP

• 表示モード：LCD

環境

• 動作温度：–40℃ ~ +65℃（50℃以下で全出力）

• 保管温度：–40℃ ~ +70℃

• 動作湿度：5% ~ 95%（非結露）

• 高度：0 ~ 3000m（高度が2000mから3000mの範囲内にある場合、高度が200m上昇するごとに最大動作温度は1℃低下します。）
