4U コンパクト直流電源システム出力 電信ネットワークおよび通信インフラストラクチャ
プロダクト細部
4U コンパクト通信直線器システム
,テレコムネットワーク用DC電源システム
,通信インフラストラクチャの電源供給
通信ネットワークおよび通信インフラ向けの 4U コンパクト DC 電源システム出力

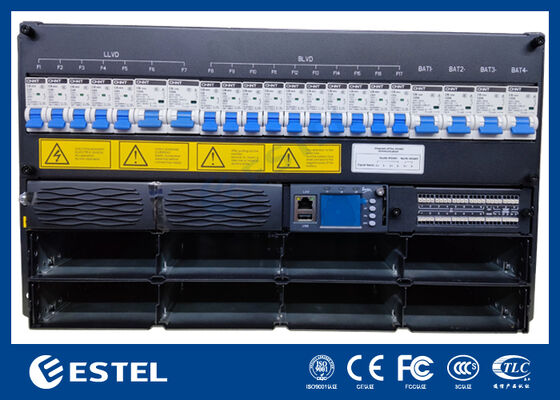

製品説明 4U コンパクト DC 電源システム
ET48100-G5F24 は高性能 4U DC 電源システムで、重要な電気通信および通信インフラストラクチャに信頼性が高く効率的な電力を提供します。広い AC 入力電圧範囲 (85 ～ 200 VAC) と 96% 以上の堅牢な効率を備えたこのシステムは、無線基地局、伝送ネットワーク、企業通信システムに安定した電力を供給します。フロントアクセス設計により、設置とメンテナンスが容易になり、ホットスワップ可能な整流器およびコントローラモジュールにより、修理のためのダウンタイムが最小限に抑えられます。インテリジェントなバッテリー管理によりバッテリー寿命も延長されるため、長期運用には賢い選択となります。
主な特長 4U コンパクト DC 電源システム
4Uのコンパクト設計で省スペースと設置コストの削減を実現
フロントアクセスのケーブル管理によりセットアップとメンテナンスが簡単
広い入力電圧範囲 (85 ～ 200VAC) をサポートし、さまざまなグリッド条件に適応可能
ホットスワップ可能な整流器モジュールとコントローラにより、システムのダウンタイムを発生させずに迅速なメンテナンスを実現
高度なバッテリー管理により、長いバッテリー寿命と効率的な使用を保証します
柔軟なリモート監視と管理のための複数の通信ポート (LAN、RS485、SNMP)
技術仕様
|
システム |
|
|
寸法 |
482.0(幅)×250.6(奥行き)×4U(高さ) |
|
重さ |
18kg (整流器を除く) |
|
冷却モード |
自然冷却 |
|
インストール |
19インチラックまたはキャビネット |
|
AC入力 |
AC220V、単相 |
|
交流配電 |
|
|
入力容量 |
62A/2P |
|
入力周波数 |
45～65Hz（50/60Hz） |
|
AC SPD |
20kA、40kA、8/20μs |
|
出力電圧 |
-42～58VDC、公称: -52.5VDC |
|
最大容量 |
6kW (2×2kW整流器) |
|
整流器 |
|
|
定格電力 |
2000W (AC176-200V) |
|
動作温度 |
-40°C ～ +75°C (全負荷時 50°C 以下) |
|
冷却モード |
強制冷却 |
|
寸法 |
106.5mm(幅)×286mm(奥行き)×41.5mm(高さ)(1U) |
|
コントローラ |
|
|
通信ポート |
LAN、RS485、SNMP |
|
表示モード |
液晶 |
|
動作温度 |
-40℃～+70℃ |
|
保管温度 |
-40℃～+70℃ |
|
動作湿度 |
5% ～ 95% (結露なきこと) |
運営ガイドライン
インストール:
ET48100-G5F24 電源システムを 19 インチ ラックまたは適切なキャビネット内に設置します。適切な空気の流れと冷却のための十分なスペースがあることを確認してください。
AC 入力を安定した 220VAC 単相電源に接続します。電源が 85 ～ 200VAC の入力電圧範囲に準拠していることを確認してください。
ケーブル接続:
AC、バッテリー、負荷の配線がしっかりと正しく接続されていることを確認してください。このシステムでは、すべてのケーブル接続に前面からアクセスできるため、設置とメンテナンスがより便利になります。
バッテリー接続の場合は、電気的危険を避けるために、正しい極性と定格 (2 x 125A バッテリー ブレーカー) を確認してください。
リモート監視と制御:
LAN、RS485、または SNMP 通信ポートを使用して、システムをリモート監視システムに接続します。これにより、パフォーマンスの監視、アラートの受信、リモートでのトラブルシューティングが可能になり、オンサイトでの介入の必要性が最小限に抑えられます。
このシステムは業界標準の監視ソフトウェアと互換性があり、消費電力、バッテリーの状態、潜在的な問題の追跡に役立ちます。
ホットスワップ可能なコンポーネント:
整流器モジュールとコントローラモジュールは、システムの動作中に交換できます。メンテナンスまたは交換の場合は、システム全体の電源をオフにすることなく、障害のあるモジュールを取り外して新しいモジュールと交換するだけです。これにより、ダウンタイムを最小限に抑えた継続的な運用が保証されます。
環境条件:
システムは -40°C ～ +75°C (フル出力の場合は 50°C 以下) の温度範囲内で動作するため、過熱を防ぐために動作環境がこの範囲内にあることを確認してください。
湿気関連の問題を防ぐために、湿度レベルを 5% ～ 95% (結露しないこと) に維持してください。
-
