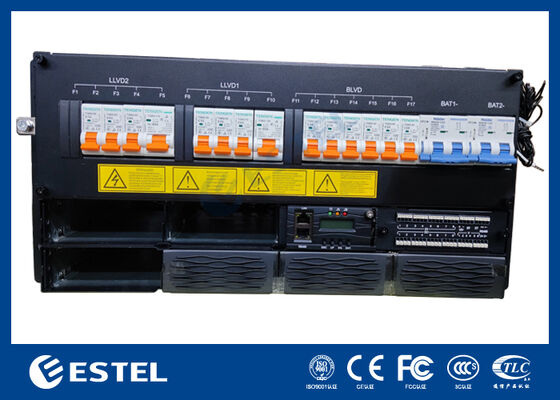

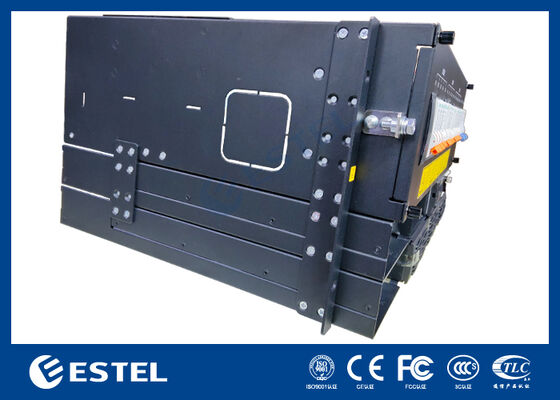

18kW ラックマウント DC テレコム電源システム、テレコム用モジュール整流器システム、96%超の高効率

製品概要

18kW ラックマウント DC 電源システムは、信頼性の高い DC 電源を必要とするテレコムネットワーク、データセンター、および産業施設向けに設計された大容量ソリューションです。380VAC 三相入力をサポートし、定格値 -53.5VDC で安定した -43 ～ -58VDC 出力を提供します。最大容量 18kW で、96% を超える効率を維持しながら、大規模なアプリケーションに十分な電力を確保します。

このシステムは、最大 6 つの整流器モジュール (N+1 冗長性) を統合し、各モジュールは 3000W 定格で、重量は 2kg 以下です。これらのモジュールは、強制空冷、高力率 0.99 以上、THD 5% 以下を特徴とし、クリーンで安定した DC 電源変換を保証します。フロントメンテナンス、トップケーブルエントリ、IP20 保護により、設計は安全性、保守性、および 19 インチラックへの容易な統合を優先しています。

DC 配電には、2*80A/2P バッテリーブレーカーと 2*LLVD & 1*BLVD が含まれており、柔軟で安全な負荷管理を提供します。インテリジェントコントローラーは、2 つのアナログ入力、8 つのデジタル入力、8 つのドライ接点アラーム、および RS232/485 および SNMP を介したリモート通信をサポートしています。ローカルモニタリングは、LCD ディスプレイを介して有効になります。過酷な環境向けに構築されており、-40℃ ～ +65℃ で動作し、5～95% の結露しない湿度に耐え、高度 3000m まで安定した動作を維持します。そのモジュール構造と堅牢な性能により、18kW 5U DC 電源システムは、スケーラブルで信頼性の高いエネルギーソリューションを必要とする重要なインフラストラクチャに最適な選択肢です。

システム

寸法: 482.0(W) × 350.0(D) × 5U(H)

• 重量: 30kg 以下 (整流器なし)

• 冷却モード: 自然空冷

• 設置モード: 19 インチラックまたはキャビネット内への設置

• ケーブル接続モード: トップインレットとトップアウトレット

• メンテナンスモード: フロントメンテナンス、モジュールグレードの変更をサポート

• 保護レベル: IP20

• AC 配電

入力モード:

• 380VAC 三相効率: 96%超

• AC SPD: 20kA/40kA、8/20μs

• DC 配電

出力電圧: -43 ～ -58VDC、定格値: -53.5VDC

• 最大容量: 18kW (

• 6*3kw、N+1 冗長性)バッテリーブレーカー: 2*80A/2P

• 負荷ブレーカー:

• LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P; LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P

• ; BLVD:

• 4*10A/1P+2*20A/1PDC SPD: 10kA、8/20μs

• 整流器

入力電圧:

• 380VAC 三相効率: 96%超

• 定格電力: 3000W (176～300VAC)

• 動作温度: -40℃ ～ +75℃ (50℃以下で全出力)

• 寸法: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• 重量: 2kg 以下

• 冷却モード: 強制空冷

• 力率: 0.99 以上

• THD: 5% 以下

• DC 出力: -43 ～ -58VDC、定格 -53.5VDC、最大 55A

• コントローラー

信号入力: 2 AI (1 バッテリー温度、1 周囲温度)、8 DI

• アラーム出力: 8 ドライ接点

• 通信ポート: RS232/485、SNMP

• 表示モード: LCD

• 環境

動作温度: -40℃ ～ +65℃ (50℃以下で全出力)

• 保管温度: -40℃ ～ +70℃

• 動作湿度: 5% ～ 95% (結露しないこと)

• 高度: 0 ～ 3000m (高度が 2000m ～ 3000m の範囲内にある場合、高度が 200m 上昇するごとに最大動作温度は 1℃ 低下します。)
