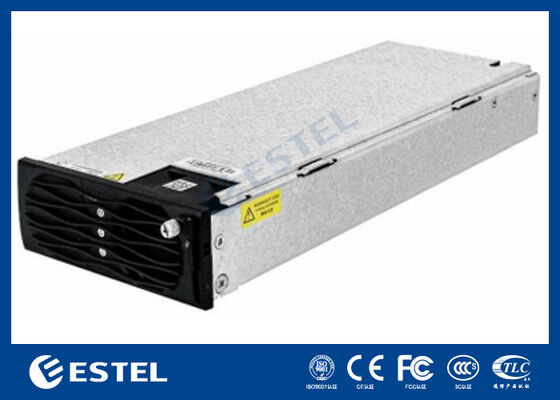

IP123000G2A 通信インバータモジュール（3ポート） – AC/DC 入出力、広い温度範囲、ネットワーク管理用インテリジェントモニタリング

製品概要

このIP123000G2A 通信インバータモジュールは、3つのポート：AC入力、AC出力、DC入出力を備えています。その主な目的は、利用可能な電源をインテリジェントに選択することにより、重要な負荷に対して安定したAC電源を維持することです。

• 商用ACが正常な場合：モジュールはAC電源を整流して処理し、安定したを保護された負荷バスまたは配電ユニットに接続します。を負荷に供給します。

• 商用ACが利用できない場合：モジュールは自動的にDC入力に切り替わり、DC電力をを保護された負荷バスまたは配電ユニットに接続します。に変換し、重要な機器の電源継続性を確保します（切り替え戦略はシステム構成に依存します）。

関連する電気規格および業界規制に準拠しており、最新の通信/ICTインフラストラクチャ向けにネットワーク管理 + インテリジェントモニタリングを提供します。また、最大3つのモジュールの並列運転をサポートしており、容量拡張と高い可用性の設計を可能にします。

主な特徴

• 自動AC/DC電源転送： AC障害時にDCバックアップインバータを使用するAC優先動作により、ダウンタイムのリスクを軽減します。

• 3ポート統合設計： AC入出力とDC入出力が1つのモジュールに統合されており、システム統合とメンテナンスを簡素化します。

• ネットワーク管理とスマートモニタリング： 動作ステータス、アラーム、および主要パラメータのリモート可視性（正確な項目はモニタリングプロトコルとシステムに依存します）。

• 規格準拠 + EMC対応： 電気規格と業界要件を満たすように設計されており、通信グレードの展開に適しています。

• 最大3モジュールの並列運転： 負荷分散とスケーラブルな電力アーキテクチャをサポートします。システムの設計に応じて、冗長性（例：N+1）に使用できます。

• 過酷な環境への対応： 屋外サイトやエッジ施設向けの広い温度/湿度範囲と高度適応性。

主な仕様

環境条件

• 動作温度： -20℃～+75℃ （45℃～75℃で電力ディレーティング）

• 保管温度： -40℃～+75℃

• 相対湿度： 5%～95%RH、結露しないこと

• 高度： ≤ 4000 m （高地適応の目安として、標高200 mごとに温度が1℃低下します）

電気入力（単相）

• 入力モード： TT/TNIT（単相入力）

• 入力電圧範囲： 176 Vac～265 Vac

• 定格入力電圧： 220 Vac

• 最大入力電圧：

• 最大入力電流： 22 A

• 起動突入電流： ≤ 15 A

出力定格（AC出力電圧/周波数、DCバス範囲、効率、保護、通信インターフェースタイプ、寸法、重量、冷却方法）は、公式のデータシート/銘板で確認してください。

一般的なアプリケーションシナリオ

• 通信サイト/基地局： 伝送装置、スイッチ、ルーター、サイトコントローラーのAC電源を途切れることなく供給します。

• ネットワークおよびエッジインフラストラクチャ： マイクロデータルーム、エッジキャビネット、分散ノード—特にリモートモニタリングによりオンサイト訪問を削減できる場所。

• プライベートネットワークと産業用通信： 鉄道輸送、公共安全/緊急ネットワーク、電力ユーティリティ通信—継続性とコンプライアンスが重要な場所。

• バッテリーバックアップされた重要な負荷： 商用電源の停電時に、DCバッテリーストリングまたはDCバスを使用してバックアップ電源を供給し、信頼性の高いDC-AC変換を必要とするシステム。

設置と並列運転（実用的なガイダンス）

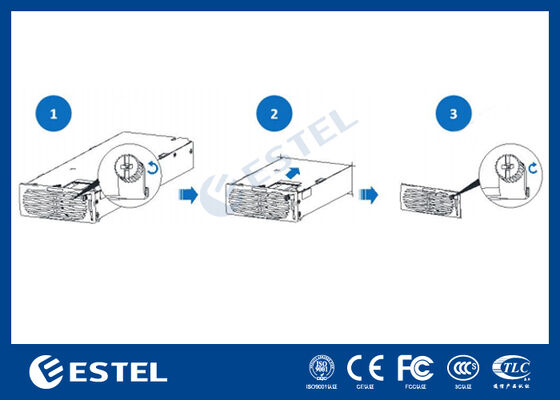

取り付け場所： 通常、通信電源ラック/キャビネット内に設置します。十分な換気を確保し、直射日光や湿気から遠ざけてください。メーカーが定義した取り付けレール/穴とトルク仕様を使用してください。

配線原則（一般的なベストプラクティス）：

1. 上流に準拠した保護を提供しますAC入力（ブレーカー/ヒューズと接地）。

2. を極性とケーブルサイズ要件に従ってDCバスまたはバッテリーシステムに接続します。を保護された負荷バスまたは配電ユニットに接続します。DC入出力

3. を極性とケーブルサイズ要件に従ってDCバスまたはバッテリーシステムに接続します。信頼性の高い接地を使用し、EMIを低減するために、モニタリング/通信ケーブルをシールドし、電源ケーブルから分離して配線します。

4. 並列運転（最大3モジュール）： 並列セットには同じモデル/バージョンを使用してください。指定された並列/通信配線とアドレッシングルール（該当する場合）に従ってください。

ケーブル長とインピーダンスを可能な限り一貫させ、安定した負荷分散をサポートします。

• サイトの重要度に基づいて、冗長性計画（例：容量マージンまたはN+1）を検討してください。

• 運用上の注意点/注意事項

• 45℃を超えるディレーティング：

• 高温のサイトでは、十分な空気の流れがない状態で持続的な全負荷運転を避けてください。フィルター/ヒートシンクを清潔に保ってください。

結露しない湿度要件：

• 大きな温度変動がある環境では結露を防ぎます。必要に応じて、キャビネットヒーター/除湿を検討してください。高高度に関する考慮事項：

• 空気密度の低下は冷却に影響します。4000 m付近では電力マージンを確保し、熱性能を検証してください。グリッドの変動とサージ保護：

• 電源が300 Vac

• に近づく可能性がある場合、または落雷しやすい場合は、適切なサージ保護と上流の電力調整を実装してください。
