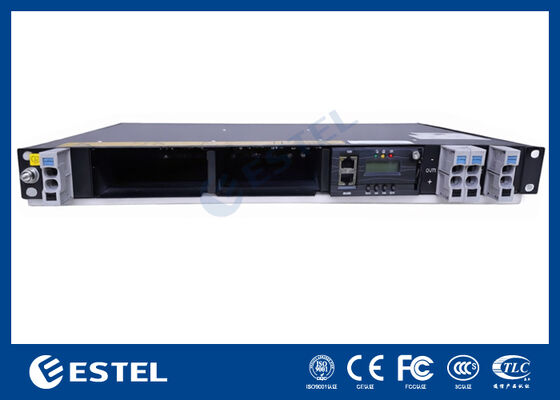

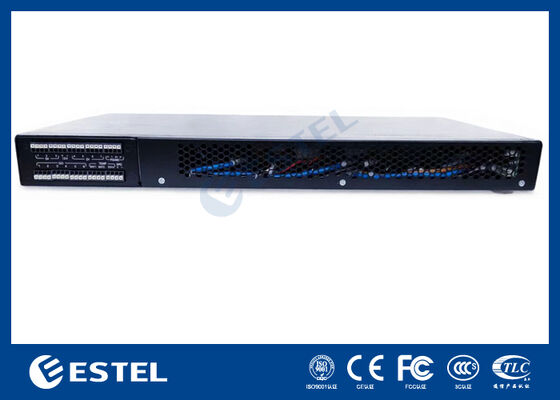

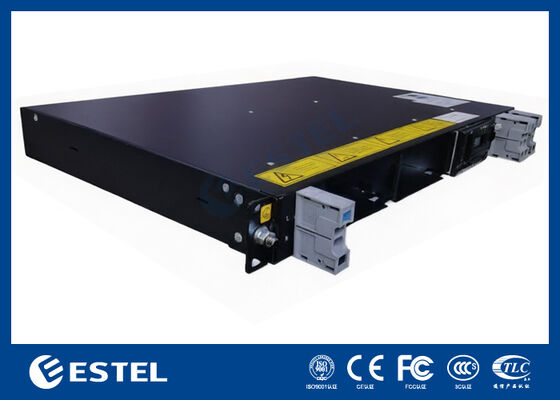

通信システム用バッテリー管理およびホットプラグ可能なモジュールを備えたTelecom Power System ET48150M7E21 8kW コンパクト1Uラック
プロダクト細部
8kWテレコム電源システム
,1Uラックテレコム電源
,ホットプラグ可能なテレコムモジュール
テレコム パワー システム ET48150M7E21 8kW コンパクト 1U ラック、バッテリ管理および通信システム用ホットプラグ対応モジュール付き
製品説明：
8kW 電源システム ET48150-M7E21 は、高効率でコンパクトな 1U サブラック設計を提供し、特に通信および伝送システムの厳しい電力ニーズを満たすように設計されています。取り付けが簡単な構成、最適なバッテリー管理、多彩な入力電圧機能を備えています。このシステムは、無線基地局、伝送ネットワーク、企業通信ネットワークなどの重要なアプリケーションで使用するために設計されており、フロントアクセス ケーブル接続による信頼性の高い電力供給、高い冷却効率、および 3kW と 4kW の両方の整流器モジュールとの互換性を保証します。
製品の特徴:
1U コンパクトなラック設計、簡単な設置、コスト削減
柔軟な AC 入力範囲 (85 ～ 290VAC)、さまざまな電力網に適応可能
バッテリー/負荷接続への前面アクセスを備えた効率的なバッテリー管理システム
RS485、リモート監視およびネットワーキング用のイーサネット ポート
冷却効率が高く、強制冷却方式にも対応
ホットプラグ可能な整流器とコントローラーモジュールによる簡単なメンテナンス
アプリケーションシナリオ:
無線基地局
伝送ネットワーク
企業の通信ネットワーク
技術仕様:
| システム |
仕様 |
| 寸法 | 482.6(幅)×360(奥行き)×44(高さ)(1U) |
| 重さ | 7kg (整流器を除く) |
| 冷却モード | 自然冷却 |
| インストールモード | 19インチラックまたはキャビネット |
| AC入力 | AC85-290V |
| 保護レベル | IP20 |
|
交流配電 |
仕様 |
| 入力容量 | 1x63A/1P |
| 入力周波数 | 45～65Hz |
| 出力電圧 | DC43～63V（公称：DC63.5V） |
| 最大容量 | 8kW（4KW×2モジュール） |
|
3kW整流器 |
仕様 |
| 定格電力 | 3000W (176-300VAC) |
| 使用温度 | -40°C ～ +75°C (全負荷時、50°C 以下) |
| 冷却モード | 強制冷却 |
|
4kW整流器 |
仕様 |
| 定格電力 | 4000W (176-300VAC) |
| 使用温度 | -40°C ～ +75°C (全負荷時、50°C 以下) |
| 冷却モード | 強制冷却 |
|
コントローラ |
仕様 |
| コミュニケーション | LAN、RS485、SNMP |
| 表示モード | 液晶 |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -40℃～+85℃ |
| 湿度 | 5% ～ 95% (結露なきこと) |
運用ガイドライン:
自然冷却を確保するために電源システムを換気の良い場所に設置するか、最適なパフォーマンスを得るために強制冷却を使用してください。
メンテナンスを容易にするために、フロントエンドの AC 入力とバッテリー端子が適切に接続されていることを確認してください。
整流器モジュールとコントローラーをチェックして、プラグインを簡単に交換してダウンタイムを最小限に抑えます。
このシステムは、ミッションクリティカルな通信インフラストラクチャに最適な、信頼性と拡張性の高い電源ソリューションを提供します。
-
