| 整流器の寸法: | 482.5mm(幅)*350mm(奥行き)*12U(高さ) | AC入力電圧: | 単相 220VAC |
|---|---|---|---|
| 電圧をDC入力: | DC120V～DC425V | 出力容量: | 16kw+16kw(N+1冗長化) |
| 整流器モジュール: | 4*4kw | 太陽光発電モジュール: | 6*3kw |
| 負荷保護: | LLVD/BLVD | コミュニケーション: | RS485/SNMP |
| ハイライト: | 30kwのハイブリッド電源直流機,12U電信電源システム,RS485通信直線器 |
||

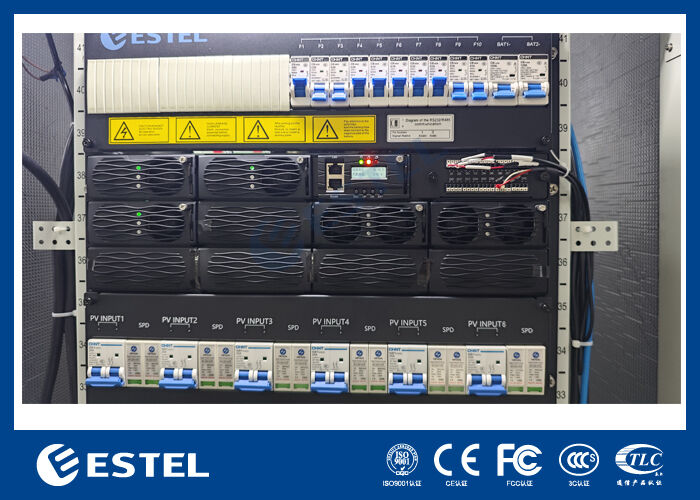

96% 高効率 12U ハイブリッドパワー リクティファイヤー システム RS485 通信
製品概要について 12Uハイブリッドパワーリクティファイヤーシステム
電気通信インフラストラクチャや 中型から大型データセンター そして環境条件に適した設計です安定したACとDC電源配送を可能にします双重入力220V交流と光伏 (PV) を受け入れ,正確に調節可能な直流出力43Vから58V (典型的には53.5V) を生産する.システムは16Aで110VのAC出力を供給する.C級電圧保護装置を搭載し,最大容量は30kWで,変換効率は大部分の負荷範囲で96%を超えています.ユニットはエネルギー消費量とそれに関連する冷却需要を大幅に削減します.
連続操作のために構築された直直器は 10 つのホットスワッパブルモジュール (6 * 3kw PV で動力 4 * 4kw AC で動力), N + 1 またはより高い冗長性構成をサポートします.各モジュールは強制冷却装置を備えています,アクティブパワーファクター修正 (PFC ≥ 0.99) と低総調和歪み (THDi ≤ 5%),クリーンなグリッド相互作用と安定した出力を保証します.すべてのコンポーネントは12Uにインストールされています.19インチラック式チェーシ IP20フロント アクセスのホット スワップ 機能は メンテナンスを簡素化し, 後ろに 搭載された銅 バスバーは低阻力,高電流の接続経路を提供します.
統合DC配送には,電池低電圧切断 (BLVD) が含まれており,停電時に重要な電池備蓄を維持するために優先順位の負荷流を可能にします.先進的なシステムコントローラでは アナログ入力 (AI) を通して 総合的なモニタリングとプログラム可能なロジックを提供しますRS485とSNMPインターフェイスを通じてリモート管理がサポートされ,オペレーターにアラーム,パフォーマンスメトリック,そして直線器の状態フロントパネルのLCDは,現場でのコンフィギュレーションと診断も便利です.
基本仕様 12Uハイブリッドパワーリクティファイヤーシステム
| サイズ | 482.5mm ((W) *350mm ((D) *12U ((H) |
| 体重 | ≤50kg (直線器なしで) |
| 冷却モード | 自然冷却 |
| 設置モード | 19インチラック |
| メンテナンス | フロントメンテナンス,モジュールグレード変更がサポートされる |
| 保護グレード | IP20 |
電力配給12Uハイブリッドパワーリクティファイヤーシステム
|
|
入力波動量 | 単相 220VAC |
| 入力ブレーカー | 2*125A 2P (バックアップに1つ) | |
| 入力周波数 | 45~65Hz,定数値:50Hz/60Hz | |
| 生産量 | 110VAC, 2*63A 1P, 3*32A 1P | |
| SPD | 20/40KA, 8/20us | |
|
|
入力電圧 | 120VDCから425VDC |
| 入力ブレーカー | 6*25A 2P | |
| SPD | 20/40KA, 8/20us | |
| 出力電圧 | -43~-58VDC,定数値: -53.5VDC | |
|
|
16kw+18kw N+1 リダンダンス |
|
| バッテリー断片 | 2*125A 1P 断路器 | |
| 負荷断片 | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
整形器モジュール12Uハイブリッドパワーリクティファイヤーシステム
| 入力電圧 | 85VAC~300VAC,定数 220VAC |
| 効率性 | >96% |
| 定位電源 | 4000W (~176~300VAC) |
| 作業温度 | -40°C~+75°C ((50°C @完全出力) |
| サイズ | 106.5mm ((W) ×286mm ((D) ×44.5mm ((H) 1Uの高さ) |
| 体重 | ≤2kg |
| 冷却モード | 強制冷却 |
| パワーファクター | ≥0.99 |
| THD | ≤5% |
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A |
PVモジュール12Uハイブリッドパワーリクティファイヤーシステム
| 入力電圧 | 120から425VDC.定位 340VDC |
| 効率性 | >96% |
| 定位電源 | 3000W ((((200から425VDC) |
| 作業温度 | -40°C~+75°C ((50°C @完全出力) |
| サイズ | 106.5mm ((W) ×286mm ((D) ×44.5mm ((H) 1Uの高さ) |
| 体重 | ≤2kg |
| 冷却モード | 強制冷却 |
| パワーファクター | ≥0.99 |
| THD | ≤5% |
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A |
12Uハイブリッドパワーリクティファイヤーシステムのコントローラ
| コントローラー | モデル:MC2900 |
| 信号入力 | 2 AI, 6 DI |
| アラーム出力 | 6 DO |
| コミュニケーション |
RS485: サポート |
| 表示モード | LCDスクリーン |
12Uハイブリッドパワーリクティファイヤーシステムの環境
| 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) |
| 保存温度 | -40°C~+70°C |
| 動作湿度 | 5%~95% (不凝縮) |
|
|
0~3000m ((高度が2000mから3000mの範囲内であれば,高度が200m増加すると最大動作温度が1°C減少します.) |
