通信ネットワーク向け19インチモジュラーDC電源分配システム（バッテリー入力および統合監視機能付き）

基本プロパティ
原産地: 中国
ブランド名: ESTEL
認証: CE UL FCC
取引物件
最低注文数量: 1セット
価格: USD300-USD1000
支払い条件: T/T、ウェスタンユニオン
補給能力: 5000
札

電気通信電源システム

ハイブリッドエネルギー 電気通信電力システム

電気通信電力システム
製品概要
バッテリ入力および統合モニタリングを備えた通信ネットワーク用の 19 インチ モジュラー DC 配電システム DC配電システムの製品説明 19 インチ モジュラー DC 配電システムは、信頼性の高い集中型 DC 配電が不可欠な通信アプリケーション向けに設計されています。このシステムは通信キャビネット、通信室、データセンターに最適で、幅広い通信機器の配電をサポートします。このユニットにはモジュラーフィーダー出力、バッテリー入力が備わっており、監視と制御を容易にするコントローラーが装備されています。 DC配電システムの主な特長 高電力容量: 高効率の配電により、要求の厳しい通信アプリケーションに対...

プロダクト細部

ハイライト:

19インチモジュラーDC電源システム

,

バッテリー入力付き通信電源分配

,

統合監視通信電源システム
Max Input Ac: 475 VAC
Current: 2000A
Operating Temperature: -10℃～+75℃
Rohs: はい
Output Frequency: 45Hz～66Hz
Capacity: 50A～1000A
Max Output Power: 54.3
Lvld: はい
Dc Output Breakers: 4
Part No: CIOR0402.1xxx
Breakers Rating: 15A
Inputvoltage: AC220V / DC48V
Remote Function: サポート
Ingress Protection: IP55
Pdu Specification: 欧州規格8口
製品説明

バッテリ入力および統合モニタリングを備えた通信ネットワーク用の 19 インチ モジュラー DC 配電システム



DC配電システムの製品説明



19 インチ モジュラー DC 配電システムは、信頼性の高い集中型 DC 配電が不可欠な通信アプリケーション向けに設計されています。このシステムは通信キャビネット、通信室、データセンターに最適で、幅広い通信機器の配電をサポートします。このユニットにはモジュラーフィーダー出力、バッテリー入力が備わっており、監視と制御を容易にするコントローラーが装備されています。



DC配電システムの主な特長

  • 高電力容量: 高効率の配電により、要求の厳しい通信アプリケーションに対応できるように設計されています。

  • モジュラー設計: 複数の DC フィーダー出力と冗長性のためのバッテリー入力を備えた柔軟な構成。

  • 統合モニタリング: 内蔵コントローラーは、電源ステータス、アラーム、システムの健全性に関するリアルタイムのフィードバックを提供します。

  • フロントアクセスレイアウト: ラックからユニットを取り外すことなく、配線、修理、継続的なメンテナンスを簡素化します。

  • 通信ポート: リモート監視とデータ通信用の LAN ポートと RS485 ポートが含まれます。



DC配電システムの技術仕様



アイテム

仕様

モデル

19 インチモジュラー DC 配電システム

製品タイプ

モジュール式ラックマウント DC 配電システム

設置タイプ

19インチラックまたはキャビネットの設置

シャーシ構造

フロントアクセス設計の薄型金属シャーシ

定格電力容量

8 kW ～ 21 kW (構成による)

入力電圧(AC)

176 ～ 300 V AC (柔軟な入力範囲)

出力電圧(DC)

−48 V DC (標準通信電圧)

フィーダ出力量

8 つのフィーダー出力 (F1 ～ F8 のラベル)

バッテリー投入量

2 つのバッテリー入力、BAT1 および BAT2 のラベル付き

負荷切断ラベル

1 つの位置に BLVD のマークが付いている

コントローラインターフェース

ステータスLEDと操作キーを備えた一体型LCDディスプレイ

コントローラーキー

4 キー: ESC、UP、DN、ENT

通信ポート

LAN ポート x 1、リモート通信用 RS485 ポート x 1

デジタル入力端子

7 個の DI 端子、DI 1 ～ 7 のラベルが付いています

デジタル出力端子

6 個の DO 端子、DO 1 ～ 6 のラベルが付いています

補助信号マーキング

12V、TEMP、BAT1、BAT2、ENV、SPDのマーキング

信号端子台

RS485+ / RS485- 端子台を含む

冷却

高温環境向けの効率的な空冷システム

フロント分配レイアウト

フィーダー、バッテリー、コントローラー、ターミナルのセクションを 1 つのフロントパネルに統合

取り付け金具

テレコムキャビネットに安全に設置できるラックイヤーが付属

機械的アクセス

メンテナンスとアップグレードを容易にするフロントサイド操作

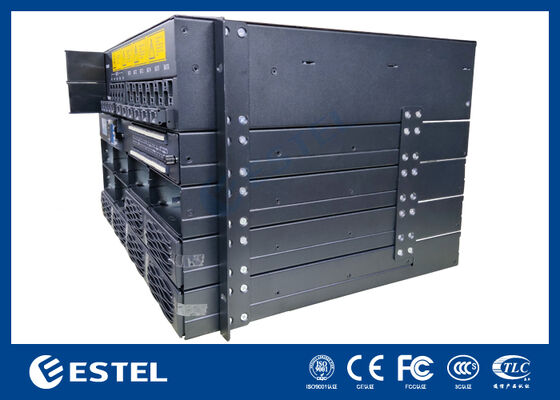

通信ネットワーク向け19インチモジュラーDC電源分配システム（バッテリー入力および統合監視機能付き）

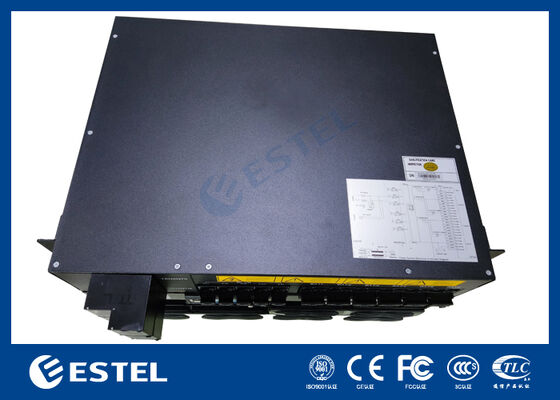

通信ネットワーク向け19インチモジュラーDC電源分配システム（バッテリー入力および統合監視機能付き）

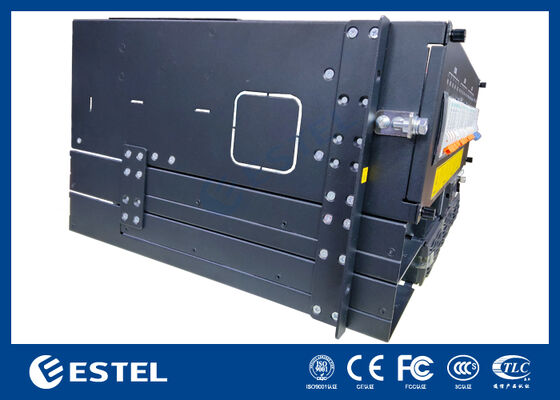

通信ネットワーク向け19インチモジュラーDC電源分配システム（バッテリー入力および統合監視機能付き）

直流配電システムの運用ガイドライン



  • 設置: 付属の側面取り付けブラケットを使用して、DC 配電システムを 19 インチ ラックに取り付けます。

  • フィーダー接続: 設置設計に基づいて、F1 ～ F8 端子を介して DC フィーダー出力を機器に接続します。

  • バッテリーの統合: BAT1 および BAT2 入力をバックアップ バッテリー ストリングに接続するときは、正しい極性を確認してください。

  • リモート監視: LAN または RS485 インターフェイスを使用してシステムをリモート監視プラットフォームにリンクし、リアルタイムのアラートとパフォーマンスの追跡を行います。

  • 信号配線: 外部信号 (DI、DO、TEMP、BAT、ENV など) は、監視目的で専用の信号端子台を介して配線する必要があります。
