ET48300-005 組み込み直流電源システムの紹介

ET48300-005サブラック電源は,ファイバーとマイクロ波伝送,アクセスデバイス,スイッチの重要なアプリケーションニーズを満たすためにコンパクトな5Uの高さの設計を特徴としています.システム最大電源容量は300AケーブルはMCBとバスバーで前側からアクセスできます.

主要 な 特徴

• 標準 19 インチ 幅: 広く使用するための互換性を保証します.
• コンパクト 5U 高さ: 空間を節約し,設置コストを削減します.
• 前部操作とケーブルアクセス: 美学的な魅力と安全な保守を保証します.
• バッテリー管理: バッテリーの寿命を延長し,柔軟なネットワークとリモートモニタリングのための様々な通信ポート (RS485,インターネットポート,ドライコンタクト) を提供します.
• 熱交換可能な整形器と制御器: 簡単で迅速なオンラインメンテナンスを可能にします.
• 広い入力電圧範囲 (85~300Vac): 電力網の様々な条件に適応する.

応用シナリオ

• ワイヤレスベースステーション
• トランスミッションネットワーク
• 企業向け通信ネットワーク

仕様

AC分布

• 入力モード: 220VAC 単相
• インプット容量: 1 × 100A/2P
• 入力頻度: 45~65Hz (定数値:50Hz/60Hz)
• AC SPD: 20kA/40kA, 8/20μs

DC 配分

• 出力電圧: -43から -58VDC (名値: -53.5VDC)
• 最大容量: 18kW
• バッテリーブレーカー: 2 × 125A (1ポール)
• ロードブレーカー:
  • LVD: 32A (1ポール) × 2 + 40A (1ポール) × 2 + 63A (1ポール) × 3
  • BLVD: 6A (1極) × 2 + 10A (1極) × 2 + 16A (1極) × 2
• 調整器の入力電圧: 85VACから300VAC (220VAC)
• 効率性>96%
• 定数電源: 3000W (176~300VAC)
• 作業温度: -40°Cから+75°C (50°C未満の完全出力)
• サイズ: 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H)
• 体重: ≤2kg
• 冷却モード: 強制冷却
• パワーファクター≥0.99
• THD: ≤5%

コントローラー

• 信号入力: 4 AI (3 バッテリー温度,1 環境温度), 7 DI (SPD, 6 共通の DI)
• アラーム出力: 6 乾燥した接触器
• 通信港: RS485,SNMP
• 表示モード液晶

環境

• 動作温度: -40°Cから+75°C (50°C未満の完全出力)
• 貯蔵温度: -40°Cから+70°C
• 動作湿度: 5%~95% (冷凝しない)
• 高さ0~3000m (高度2000~3000mの場合は,最高動作温度が200mの高度上昇ごとに1°C低下する)

この概要は,さまざまな通信アプリケーションにおける信頼性と効率性のために設計されたET48300-005組み込み直流電源システムの包括的な理解を提供します.

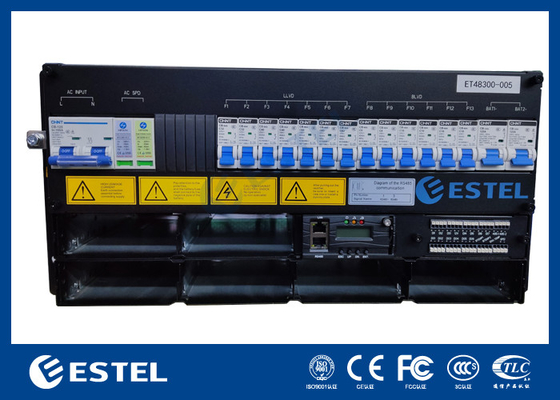

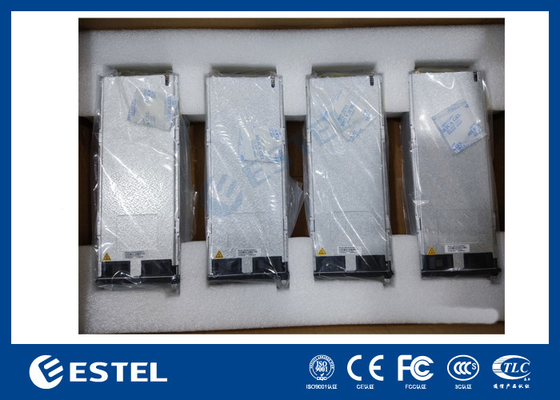

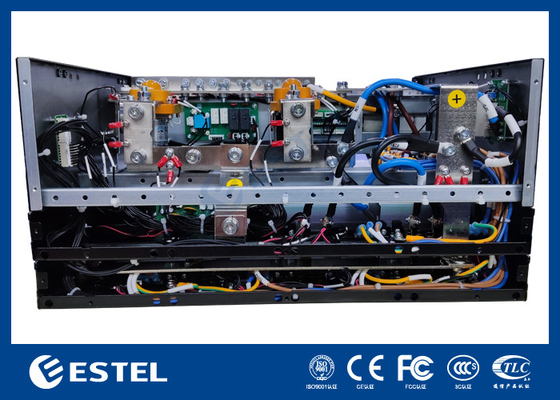

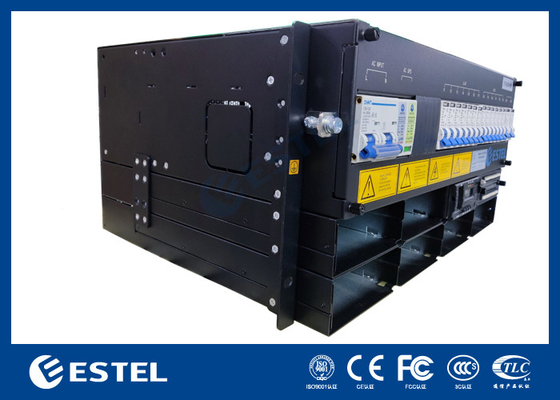

ET48300-005 組み込み電源システム 写真:
