商品の詳細:
お支払配送条件:
|
| 寸法: | H2200mm × W750mm × D750mm | 電源入力: | 電力系統、太陽光発電、ディーゼル発電機、バッテリーバックアップ付き |
|---|---|---|---|
| パワーサブラック: | 9U,コントローラ付き | AC入力: | 三相: 200～240 VAC / 346～415 VAC; 単相: 200～240 VAC |
| DG インプット: | 支援 | PVシステム: | 9kW (カスタマイズ可能,最大12kW) |
| 矯正装置: | 24KW | DC出力: | -48VDC |
| PDU: | カスタマイズされた出力電源配送パネル | 冷却: | 3000W |
| Ip グレード: | IP55 | パッケージ: | 木製ケース |
| ハイライト: | 電気通信電源システム,ハイブリッドエネルギー 電気通信電力システム,電気通信電力システム |
||

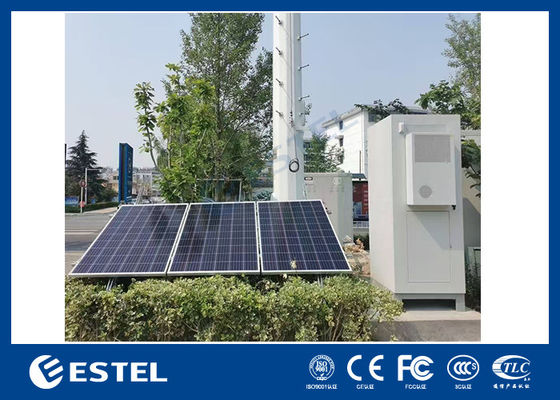

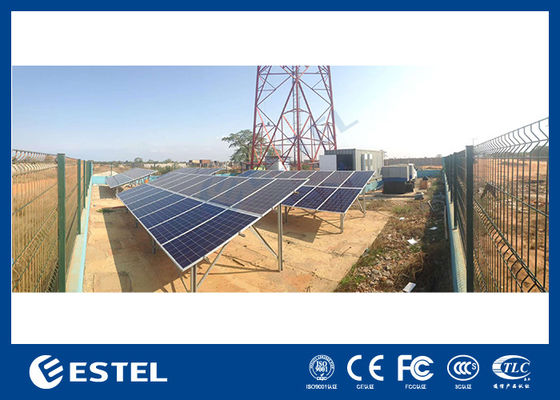

太陽光発電網 ディーゼル発電機 バッテリー 電気通信施設の屋外電力供給のためのハイブリッド電源システム
1紹介
ESTEL Hybrid Energy Telecom Power Systemは,太陽光発電,ディーゼル発電機 (DG) および電網電力を通信機器の主な電源として使用するハイブリッド電源ソリューションです.
信頼性の高い電源システムを構築するために 清潔で低コストの清潔なエネルギーエネルギーを利用し 現代の電信サービスに 高品質の電力を供給します電力網がない地域での事業拡大を支援しますネットワークの電源が不安定です
2申請について
3電気電力システム構造
屋外電信キャビネット,電信電源システム,冷却システム,バッテリー,環境モニタリングユニット,センサーで構成されています.

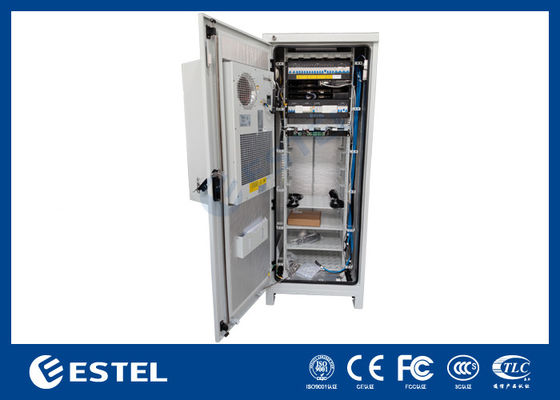

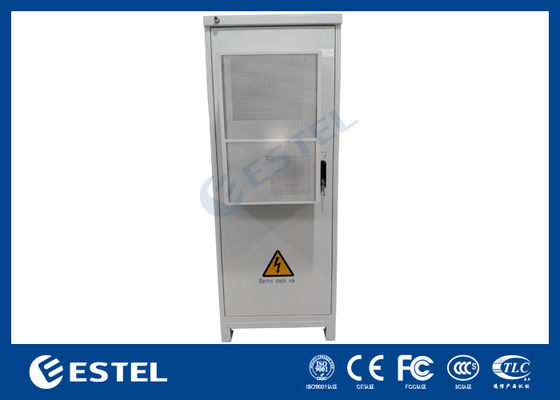

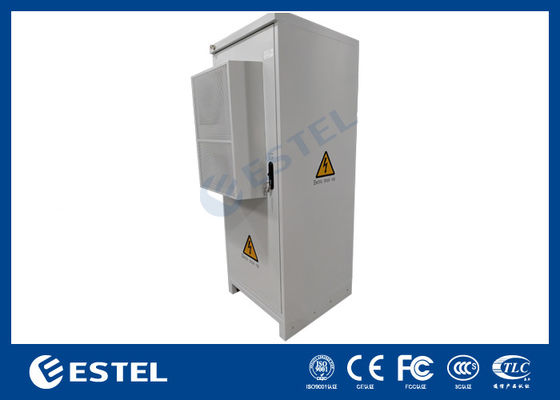

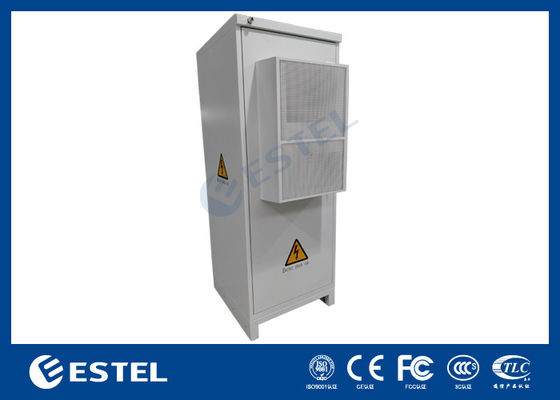

1) キャビネットの囲み - 特徴
| ポイント | 記述 |
| 外的な次元 | H2200mm × W750mm × D750mm |
| 内部空間 | 19インチ標準ラック,38Uスペース |
| 材料 | 金属鋼 |
| 断熱装置 | 熱隔熱のためのPEFで |
| ドア | 1つの玄関,内蔵ヒンジを埋め込み |
| ロック | 3点ロック |
| ケーブルルーティング | キャビネットの下からケーブル |
| コーティング | ポリエステル粉末コーティング |
| 色 | RAL7035 |
| IPグレード | IP55 |

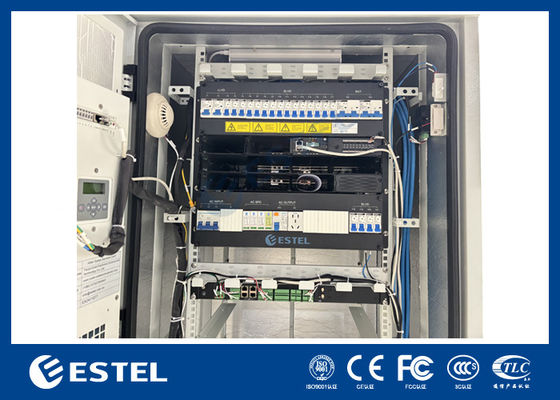

2) 電気電力システム
| ポイント | 記述 |
| タイプ | 19 標準式ラック式 |
| 高さ | 9U |
| AC入力 |
3相: 200-240 VAC/346-415 VAC 単相: 200-240 VAC |
| 入力MCB | 1×63A/3P |
| 入力SPD | Cクラス (20KA/40KA) |
| 矯正器サブシステム | 24kW, 6個 4kWの直流モジュール |
| PVサブシステム | 9kW,3pcs 3kW低電圧光伏モジュール |
| DC出力 | -53.5VDC,出力電圧範囲: -42から -58VDC |
| コントローラー | MC2600 |
| 負荷 MCB |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (注:クライアントの要求に応じて設定できます) |
3) 冷却システム
| ポイント | 記述 |
| モデル | DC30HDNC1D |
| ブランド | エンビコール |
| 冷却容量 | 2800W |
| 熱容量 | 500W (オプション) |
| 電力消費量 | 870W |
| 外的な次元 | H746mm×W446mm×D300mm (フレンズなし) |
| 電源 | -48VDC |
| コミュニケーション | RS485 |
| 設置 | ドアに装着する |
| RoHS に準拠する | そうだ |
| IPグレード | IP55 |
4) バッテリー
48V100Ah LiFePO4 バッテリーの特徴:
| 私はトム | パラメータ |
| モデル | LFELI-48100 |
| 定数容量 (5HR) | 100 アハ |
| 定数電圧 | 48V |
| 放電終了電圧 | 40.5V |
| 充電制限電圧 | 54V |
| 最大 充電/放電電電流 | 100A |
| 体重 | 約40kg |
| エネルギー | 4800Wh |
| ディスプレイ | LCDディスプレイ付き |
| 最大,並列接続数 | 15 |
| 寸法 (W*D*H) mm | 442*450*132 |
| デザイン の 生活 | 20年 |
| サイクルの寿命 | 6000サイクル |
| IPクラス | IP30 |
| 事件資料 | SPCC |
| 動作温度 |
充電: 0 °C から + 45 °C 放出: -10 °Cから +55 °C 保存: -20 °Cから +60 °C |
| ターミナル | M6 |
| コスト25°C の電流放電表 (アンペア) | |||||
|
電圧 / 時間 |
1時間 | 2時間 | 3時間 | 5時 | 10時 |
| 放電の終了電圧 40.5V | 100A | 50A | 33.3A | 20A | 10A |
| 25°Cで恒常電力の放電テーブル (ワット) | |||||
|
電圧 / 時間 |
1時間 | 2時間 | 3時間 | 5時 | 10時 |
| 放電の終了電圧 40.5V | 4800W | 2400W | 1600W | 960W | 480W |
5) 環境モニタリングユニット
環境モニタリングユニット (FSU) は,データ取得,インテリジェントプロトコル処理,通信モジュールを統合した高性能低コストのFSU (フィールド監督ユニット) デバイスです.
電力供給と環境監視システムにおけるあらゆる電信局や基地局に設置されたスマートDAC (データ取得制御器) としてFSUは,さまざまな環境データと非インテリジェントデバイスの状態を取得するために,さまざまなセンサーにアクセスし,インテリジェントデバイス (通信電源を含む) と通信します.RS232/485,Modbusやその他の種類の通信インターフェースを通じて.FSUは,リアルタイムで次のデータをキャプチャし,Bインターフェイスを通じてリモートモニタリングセンターに配信しますSNMP プロトコル
環境監視オポロジカルグラフ:
6) センサー
ESTELハイブリッドエネルギー電信電源システムに幅広いセンサーを統合し,電源システムの運用環境条件のオンラインモニタリングとアラームを提供します.
| センサー | 機能 |
| ドアの磁気センサー | ドアの開いた状態の監視とアラーム |
| 水センサー | キャビネットの水浸し監視とアラーム |
| 煙センサー | 燃える煙のモニタリングとアラーム |
| 温度と湿度センサー | 温度と湿度モニタリングとアラーム |
| オイルレベルセンサー | 燃料レベルモニタリングとアラーム |
