MR483000HG2B-GS 48V 3000W 高効率の整形器モジュール ホットスワップ可能 幅広く入力範囲 85 290VAC
プロダクト細部
48V 3000Wの整電モジュール
,熱交換可能な電信電源
,幅広く入力できる直線器

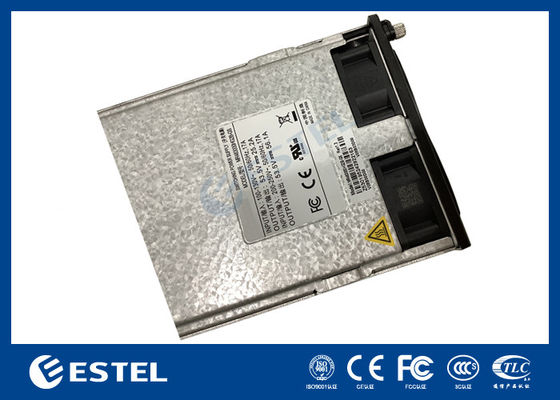

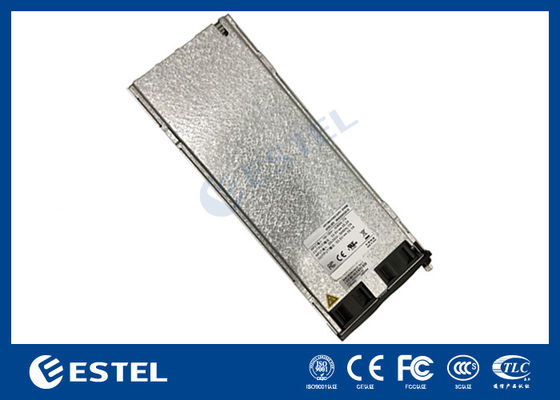

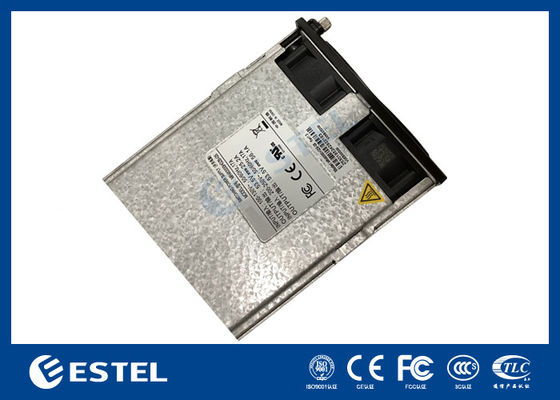

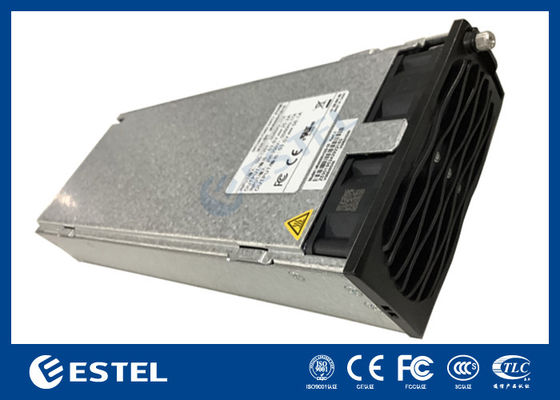

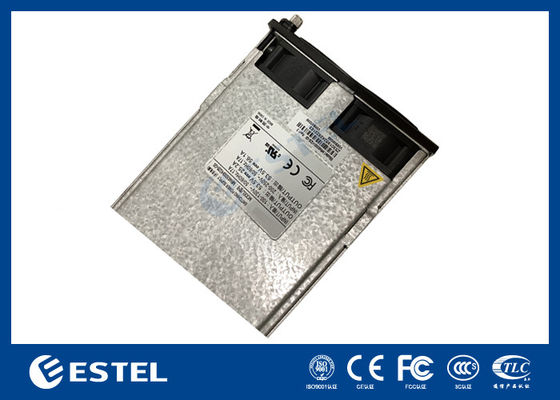

MR483000HG2B-GS 48V 3000W 高効率の整形器モジュール ホットスワップ可能な幅広く入力範囲 85 290VAC
MR483000HG2B-GSは,標準交流電圧を安定した48Vdcに変換する電源装置です.
通信電源システム
より大きな負荷容量のために,直流モジュールは並列接続され,またはインテリジェント制御のために追加の独立したモニタリングモジュールを使用することができます.
整形装置は,ラックやキャビネットと互換性を持つように設計されたプラグインモジュールユニットです.
テレコム・パワー・システムの出現
テレコム・パワー・システムのモジュール導入
|
信頼性 |
|
|
MTBF |
>500,000時間 (25°C) |
|
聞こえる 騒音 |
|
|
仕様 |
≤55dB (A) (40°C) |
テレコム・パワー・システムのインターフェース説明
モジュール金指の定義電気電力システム
|
ピン 番号 |
ピン機能の説明 |
|
1,2 |
48Vの出力 |
|
3,4 |
前充電 |
|
5,6 |
出力 48V+ |
|
7 |
調整器のグループアドレス線 |
|
8 |
グループ内向きの直線線 |
|
13 |
CANL |
|
14 |
CANH |
|
31,32 |
モジュール保護地面 |
|
33,34 |
AC入力中性 (N) |
テレコム電力システムのモジュールパネル導入
調整装置の指示灯の説明電気電力システム
|
インディケーター |
インディケーター 色 |
ステータス |
状態の説明 |
提案された解決策 |
|
パワー インディケーター |
緑色 |
について |
モジュールのAC入力が正常に |
正常状態で 操作は必要ない |
|
消して |
モジュールのAC入力が異常である (入力電源がない) 電源,入力電源 超電圧と 低電圧など) |
入力が正常に確認します.入力が正常に確認された場合は, 整形装置 |
||
|
4Hzの点滅 (四回/秒) |
手動のクエリの状態 |
正常状態で 操作は必要ない |
||
|
アラーム インディケーター |
黄色 |
消して |
異常なアラームはない |
正常状態で 操作は必要ない |
|
について |
温度予備警報 (環境温度は65°C以上~ 超高温停止) |
換気器具の モジュールがブロックされ,環境温度が正常であるかどうか |
||
|
休眠状態のシャットダウン (モジュールは休眠状態にあるとき) 保護指示灯のみが点灯し, モジュールはアラームを報告していない) |
正常状態で 操作は必要ない |
|||
|
290Vac 電圧<300Vac |
入力電圧が正常に確認してください. |
|||
|
モジュール電流制限 |
正常状態で 操作は必要ない |
|||
|
4Hzの点滅 (四回/秒) |
モジュールのハードウェアアドレスのエラー |
モジュールが置かれ,ロックされているかどうかを確認 |
||
|
0.5Hz 閃き (倍/2秒) |
モジュールと外部の通信が中断 |
整形装置を交換するか 監視モジュール:電源システムの CAN バス配線を誤差を確認する |
||
|
欠陥表示 |
赤色 |
消して |
異常なアラームはない |
正常状態で 操作は必要ない |
|
について |
出力はロックされています. 超電圧またはモジュールは置かれていない |
調整モジュールを切り離し,1分以上待って,それを挿入 |
||
|
直流モジュールの内部故障による出力が存在しない |
調整モジュールを交換する |
-
