ESTEL 5U 屋外テレコムキャビネット用組込み電源システム、コンパクト設計の整流器システム（テレコム用）
プロダクト細部
屋外テレコムキャビネット用電源システム
,電気通信用整流器
,電気通信用の直すシステム
5U組込み電源システム
1. はじめに
ESTEL ET48300 M5E65Aは、新しい組込みコンパクト電源で、小型サイズと高電力密度（5Uで最大24KW）を実現する新しいアーキテクチャ設計を採用しています。このシステムは、お客様の柔軟性を優先しています。
光ファイバーおよびマイクロ波伝送、アクセスデバイス、スイッチの重要なアプリケーションニーズに対応する5U高さのコンパクト設計。システムの最大電力は300Aで、AC/バッテリー/負荷MCBを備えています。ケーブルは、MCBとバスバーを備えた前面アクセスです。MR48シリーズ整流器とMC2600コントローラーの組み合わせにより、安全で信頼性の高い柔軟な動作が保証されます。ほとんどのキャビネットに収まるほどコンパクトで、理想的な交換ユニットです。ESTELの実績のある技術に基づいて構築されたMR48シリーズは、将来の需要に対応する準備ができています。
多言語LCDおよびWeb表示
- 標準19インチ幅、多用途;
- 5Uの非常にコンパクトな設計で、スペースと設置コストを節約;
- インテリジェントな管理、オンラインリモートメンテナンスにより、サイトへのアクセスとメンテナンスコストを削減;
- バッテリー寿命を延ばすための完璧なバッテリー管理;
- さまざまな通信ポートを提供;
- LAN/RS232/RS485インターフェース、LAN-SNMP、TCP/IPにより、柔軟なネットワーキングとリモート監視を実現;
- 整流器モジュールとコントローラーはホットスワップ可能で、オンラインメンテナンスに便利;
- 広いAC入力電圧範囲（90〜300Vac）;
- インテリジェントな管理：オンラインリモートメンテナンスにより、サイト訪問とメンテナンスコストを削減。
2. アプリケーションシナリオ
- サイト拡張
- 無線基地局
- 伝送ネットワーク
- 企業の通信ネットワーク
3. 仕様
| 製品モデル | ET48300 M5E65A | ||
| システム | 寸法（mm） | 482.0（W）*350（D）*5U（H） | |
| 重量 | ≤20kg（整流器なし） | ||
| 冷却モード | 自然冷却 | ||
| 設置モード | 19インチラックまたはキャビネット内への設置 | ||
| ケーブル配線モード | 上部入口と上部出口 | ||
| メンテナンスモード | 前面メンテナンス、モジュールグレードの変更をサポート | ||
| 保護レベル | IP20 | ||
| AC配電 | 入力モード | 220Vac（L-L） | |
| 入力容量 | 1×125A/2P | ||
| 入力電圧範囲 | 90〜300Vac | ||
| AC SPD | 20kA/40kA、8/20μs | ||
| DC配電 | 出力電圧 | -43〜-58VDC、定格値：-53.5VDC | |
| 最大容量 | 18kW（6×3KW） | 24kW（6×4KW） | |
| バッテリーブレーカー | 2×125A/1P | ||
| 負荷ブレーカー |
LLVD：3×63A/1P、2×40A/1P、2×32A/1P BLVD：2×16A/1P、2×10A/1P、2×6A/1P |
||
| 整流器モジュール | 入力電圧 | 85VAC〜300VAC、定格220VAC | |
| 効率 | ≥96%@ピーク値 | ||
| 定格電力 | 3000W（176〜300VAC） | ||
| 動作温度 | -40℃〜+75℃（50℃以下で完全出力） | ||
| 寸法 | 106.5mm（W）×286mm（D）×41.5mm（1U/H） | ||
| 重量 | ≤2kg | ||
| 冷却モード | ファンによる強制冷却 | ||
|
コントローラー
|
信号入力 | 4 AI（3 バッテリー温度、1 周囲温度）、6 DI（SPD、6 共通DI） | |
| アラーム出力 | 6 ドライ接点 | ||
| 通信ポート | LAN/RS232/RS485インターフェース、LAN-SNMP、TCP/IP | ||
| 表示モード | LCD | ||
| 環境 | 動作温度 | -40℃〜+75℃（全負荷で動作する場合、温度は50℃を超えない） | |
| 保管温度 | -40℃〜+75℃ | ||
| 動作湿度 | 0%〜95%（結露しないこと） | ||
| 高度 | 0〜3000m（高度が2000m〜3000mの範囲内にある場合、最大動作温度は高度が200m上昇するごとに1℃低下します。） | ||

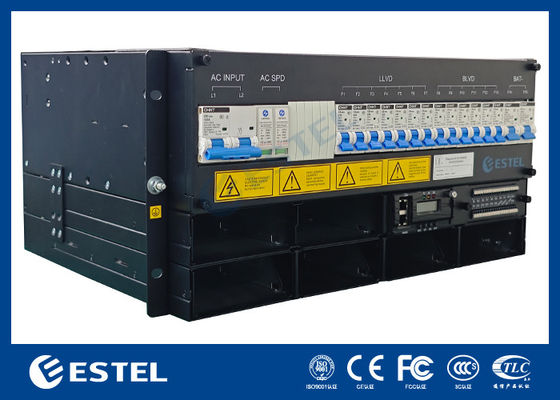

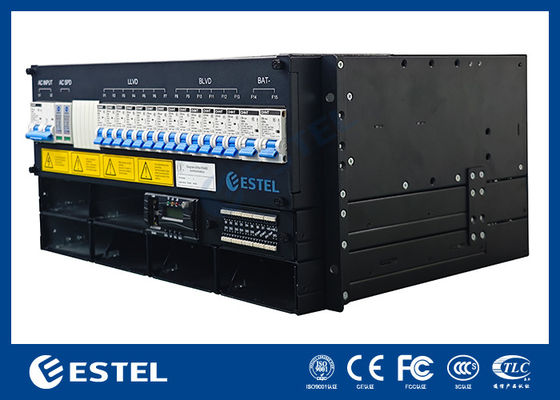

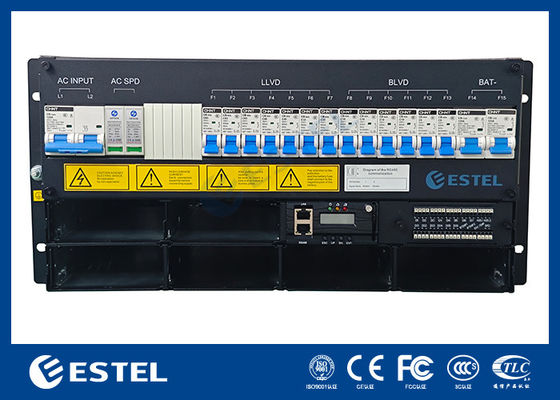

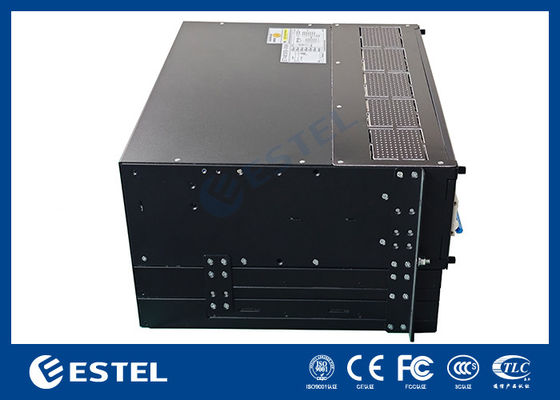

4.組込み電源システム 図
5. MR483000HG2B-CS
- 最大効率 >96%
- 55℃から75℃までの電力ディレーティング
- 出力電力ディレーティング<176VAC
- 高電力密度
| AC入力 | DC出力 | ||
| 入力電圧（公称） | 110VAC/220VAC | 出力電圧 | -42〜-58VDC、定格：-53.5VDC |
| 入力電圧範囲 | 85〜290VAC | ピーク効率 | >96% |
| 最大入力電流 | 18A | 最大容量 | 3000W |
| 入力周波数 | 45〜65Hz | 最大出力電流 | 56.1A |
| 力率 | ≥0.99（220VAC @ 20%〜100%負荷） | THD | ≤5% @ 50%〜100%負荷 |
| 制御と監視 | 環境 | ||
| 通信プロトコル | CAN | EMC | EN55032クラスB;EN55035;IEC61000-3-2;IEC61000-3-3 |
| LED | 緑-正常; 黄-アラーム; 赤-障害 | 安全性 | UL62368-1;EN62368-1;IEC62368-1 |
6. MR484000SG1-GS
l 最大効率 >96.5%
l 45℃から75℃までの電力ディレーティング
l 出力電力ディレーティング<176VAC
l 高電力密度
| AC入力 | DC出力 | ||
| 入力電圧（公称） | 110VAC/220VAC | 出力電圧 | -42〜-58VDC、定格：-53.5VDC |
| 入力電圧範囲 | 85〜290VAC | ピーク効率 | >96.5% |
| 最大入力電流 | 26A | 最大容量 | 4350W |
| 入力周波数 | 45〜65Hz | 最大出力電流 | 81.3A |
| 力率 | ≥0.99（220VAC @ 20%〜100%負荷） | THD | <3% @ ≥50%負荷 |
| 制御と監視 | 環境 | ||
| 通信プロトコル | CAN | EMC | EN55032クラスB;EN55035;IEC61000-3-11;IEC61000-3-12 |
| LED | 緑-正常; 黄-アラーム; 赤-障害 | 安全性 | UL62368-1;EN62368-1;IEC62368-1 |
7. MC2600コントローラー
主な特徴
MC2600は、Megmeetが開発した新世代のDC電源コントローラーです。コントローラーは、プライマリプロセッサとしてAR 32ビットCortex-M4CPUを採用しています。Mc2600は、多くの機能と、より堅牢で使いやすく、使いやすいインターフェースを提供します。ディーゼル管理、VRLAおよびリチウムイオンバッテリー、ソーラーモジュールを含む強力なハイブリッド電力管理機能。
多言語LCDおよびWeb表示
- 高度なスケジュールテスト、定数テスト、ショートテストを含む自動バッテリーテスト
- 設定ファイルのアップロード機能を使用して、設置時間を最小限に抑える
- 整流器の省エネスタンバイ機能により、運用コストを削減
- 1〜40台の整流器を管理
通信
24 x アナログおよび9 x デジタル入力読み取り値（システム電圧、負荷電流、バッテリー電流、バッテリー温度、8*Dl、8*D0など）
SNMPプロトコルは、バッテリーBMS、DG、または拡張機能ボード用のGET、SET、およびTRAP 4xRS485ポートをサポートしています。
コントローラーは、ホストコンピューターと2つのモードで通信します：Rs485とイーサネット（WEBまたはSNMP）。WEBブラウザを介して、動作パラメータの設定と編集、データログと履歴アラームのダウンロードが可能です。コントローラーと整流器およびソーラーモジュール間の通信は、CAN通信を利用します。
SNMPプロトコルは、バッテリーBMS、DG、または拡張機能デバイス用のGET、SET、およびTRAP 4xRs485ポートをサポートしています。
システムステータスログ
1000イベントのアラーム履歴ログ、システム分析用のFlFO
LCD&LED
出力電圧と負荷電流の1000件の記録、および履歴バッテリーテストの50件の記録
収集と管理
128 x 32 LCDスクリーンディスプレイでステータス、アラーム、ユーザー設定にアクセス; 緑/黄/赤のLEDは動作ステータスとアラームを示します
l 充電電流制限管理
- フロート/ブースト充電
- バッテリーテスト
- 温度補償
- バッテリー容量予測
- 低電圧/キャップ切断
- 低/高温
- 切断
l 充電電流制限管理
- 1つのシステム内で複数のMegmeet整流器および/またはソーラーモジュールを管理
- 寿命最適化のために整流器の実行時間を均等化
- 最高の効率のためにアクティブな整流器の数を最適化
- アラーム/イベント
- SPDアラーム
デジタル入力アラーム
- 負荷ヒューズアラーム
- 手動モードアラーム
- 電流の不均衡
- 周囲温度アラーム
- 負荷切断
- AC電源障害
- バッテリーヒューズアラーム
- バッテリー放電
- バッテリーテスト失敗
- バッテリーの不均衡
- バッテリー切断
- バッテリー温度センサーの故障
- バッテリー温度アラーム
- BMS通信障害
- 整流器AC入力障害
- 整流器の故障
- 整流器ファンの故障
- 整流器保護が有効
- 整流器のオン/オフステータス
- 整流器通信障害
- システム省エネモード
- 省エネモードの中断
- ソーラーモジュール通信障害
- ソーラーモジュールの故障
- ソーラーモジュールファンの故障
- ソーラーモジュール保護が有効
- ソーラーモジュールのオン/オフステータス
- ソーラーモジュール入力障害
- AC過電圧および低電圧
- DC過電圧および低電圧
Mc2900は、Megmeetが開発した最新世代のDC電源コントローラーです。ARM Cortex-A8 CPU、256Nフラッシュ、512M SRAM、Linuxオペレーティングシステムをベースにしています。Mc2900は、より堅牢で使いやすく、使いやすいインターフェースを提供します。コントローラーは、整流器、ソーラーモジュール、風力モジュール、Dc/Dcモジュール、HVDCモジュールディーゼル、VRLAバッテリー、リチウムイオンバッテリーの管理機能を提供します。
主な特徴
lpv4 static/DHCP、lpv6 static/DHCP、TCP/IP、UDP、HTTPS、SNMP V1/V2C/V3
多言語LCDおよびWeb表示
- USB/WEB/WIFl/Bluetooth経由でのコントローラーファームウェアのアップグレード
- 1〜48台の整流器を管理
- 測定
- 22 x アナログおよび12 x デジタル入力読み取り値（システム電圧、負荷電流、バッテリー電流、バッテリー温度、周囲温度、周囲湿度、12*Dl、8*DOなど）
通信
コントローラーは、ホストコンピューターと2つのモードで通信します：Rs485とイーサネット（TcP/p、UDp、https、SNMp）。WEBブラウザを介して、動作パラメータの設定と編集、動作履歴とアラーム履歴のダウンロードが可能です。コントローラーと整流器およびソーラーモジュール間の通信は、CAN通信を利用します。
SNMPプロトコルは、バッテリーBMS、DG、または拡張機能ボード用のGET、SET、およびTRAP 4xRS485ポートをサポートしています。
アラーム履歴ログ
200000件の履歴アラームと100000件の履歴イベント
システムステータスログ
5000件のバッテリーテストログ、5000件のバッテリー充電ログ、5000件のバッテリー放電ログ、5000件のDG実行ログ
LCD&LED
128 x 160 LCDスクリーンディスプレイで現在の動作状態、アラーム、ユーザー設定にアクセス; 緑/黄/赤のLEDは動作ステータスとアラームを示します
収集と管理
整流器、ソーラーモジュール、風力モジュール、DC/DCモジュール、DC/ACモジュール、HVDCモジュールデータ
Naradaおよびshotoリチウムバッテリーパックデータ収集
- RS485またはCANインターフェースに基づくModbus/YDT-1363プロトコルのリチウムバッテリー
- 江蘇ヤオバッテリー検査データ取得
- スマートACメーターまたは自社開発のACメーターボードデータ収集
- スマートDCメーターデータ収集スマートDGデータ収集と管理
- スマートATSデータ収集と管理気候データ収集と管理スマートCBデータ収集と管理
- エネルギー計算
- バッテリー管理
- l ブートおよびフロート管理
l 充電電流制限管理
l 温度補償
l LVD
l バッテリーテスト
l 中点電圧容量計算
l ピークカット
l リチウムバッテリー管理
l バッテリー容量に応じて切り替え
l バッテリー電圧に応じて切り替え
l DGテスト
l 残燃料計算
l エネルギー入力優先度管理
l 整流器省エネ管理
l 整流器ローテーション
アラーム/イベント
SPDアラーム
デジタル入力アラーム
- 負荷ヒューズアラーム
- 手動モードアラーム
- 電流の不均衡
- 周囲温度アラーム
- 負荷切断
- AC電源障害
- バッテリーヒューズアラーム
- バッテリー放電
- バッテリーテスト失敗
- バッテリーの不均衡
- バッテリー切断
- バッテリー温度センサーの故障
- バッテリー温度アラーム
- BMS通信障害
- 整流器AC入力障害
- 整流器の故障
- 整流器ファンの故障
- 整流器保護が有効
- 整流器のオン/オフステータス
- 整流器通信障害
- システム省エネモード
- 省エネモードの中断
- ソーラーモジュール通信障害
- ソーラーモジュールの故障
- ソーラーモジュールファンの故障
- ソーラーモジュール保護が有効
- ソーラーモジュールのオン/オフステータス
- ソーラーモジュール入力障害
- AC過電圧および低電圧
- DC過電圧および低電圧
-
