コントローラー：高性能テレコム電源システムの究極ソリューション
プロダクト細部

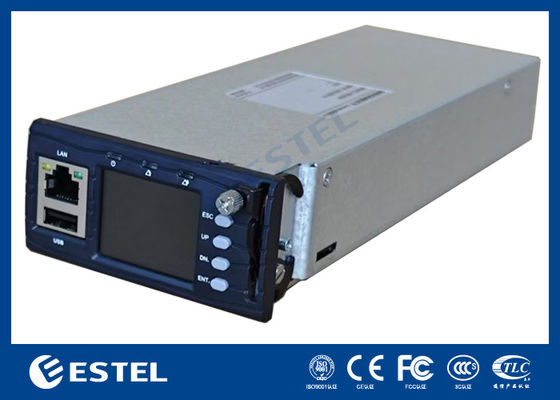

MC2900 コントローラー
1制御器の紹介
Mc2900は,開発された最新世代のDC電源コントローラである. ARM Cortex-A8 CPU,256Nflash,512M SRAMおよびLinuxオペレーティングシステムに基づいている.制御器は,直線器の管理機能を提供します.太陽光モジュール,風力モジュール,DC/DCモジュール,HVDCモジュールディーゼル,VRLA電池とリチウムイオン電池
2制御器の主要な特徴
- lpv4静的/DHCP,lpv6静的/DHCP,TCP/IP,UDP,HTTPS,SNMP V1/V2C/V3
- 多言語LCDとウェブディスプレイ
- USB/WEB/WIFl/bluetooth を通してコントローラファームウェアのアップグレード
- 1から48の直線器を操作する
3制御装置の測定
システム電圧,負荷電流,電池電流,電池温度,環境温度,環境湿度,12*Dl. 8*DO.などを含む22 x アナログと12*デジタルインプット読み取り.
4制御器の通信
コントローラーは2つのモードでホストコンピュータと通信します: Rs485とイーサネット (TcP/p,UDp,httpsとSNMp). 設定と操作パラメータを編集,運用履歴とアラーム履歴をダウンロードするには WEB ブラウザでアクセスできます.制御器と直線器と太陽光モジュールの間の通信は,CAN通信を使用します.
SNMPプロトコルは,バッテリーBMS,DGまたは拡張機能ボードのためのGET,SETおよびTRAP 4xRS485ポートをサポートする
アラーム履歴ログ
200000の履歴アラームと100000の履歴イベント
システム スタート ログ
5000の電池試験日記,5000の電池充電日記,5000の電池放電日記,5000のDG走行日記
LCD&LED

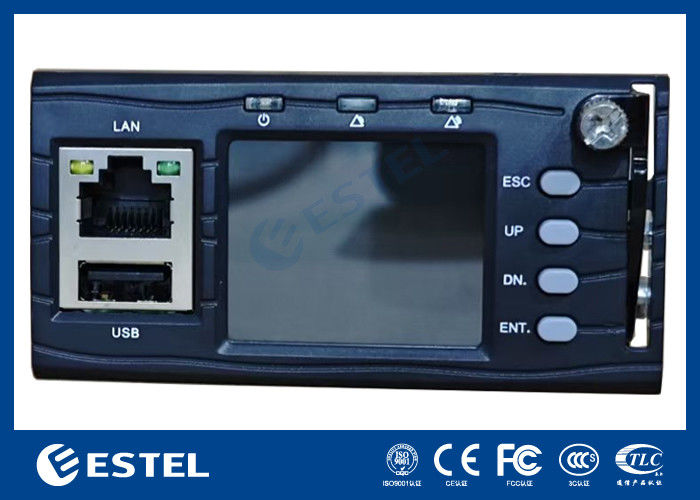

128 x 160 のLCDディスプレイで,現在の動作条件,アラーム,ユーザー設定にアクセスできます.緑/黄色/赤のLEDは,動作状態とアラームを表示します.
5収集と管理
- 調整器,太陽光モジュール,風力モジュール,DC/DCモジュール,DC/ACモジュール,HVDCモジュールデータ
- ナラダとショトー リチウム電池パックデータ収集
- RS485またはCANインターフェースに基づく任意のmodbus/YDT-1363プロトコルのリチウムバッテリー
- 江苏ヤオ バッテリー 検査 取得
- スマートACメーターまたは自社開発のACメーターボードのデータ収集
- スマートDCメーターデータ収集 スマートDGデータ収集と管理
- スマートATSデータ収集と管理 気候データ収集と管理 スマートCBデータ収集と管理
- エネルギー計算
6バッテリー管理
■ブートと浮遊船の管理
l 充電電流制限管理
l 温度補償
LVD
バッテリーテスト
l 中点電圧 容量計算
頂点切断
L リチウム電池管理
バッテリーの容量に応じて切り替える
バッテリーの電圧に応じて切り替える
l DGテスト
l 残りの燃料の計算
l エネルギー投入の優先管理
調整器 エネルギー節約管理
調整器の回転
警報/出来事
- SPDアラーム
- デジタル入力アラーム
- 負荷シューズアラーム
- 手動モードアラーム
- 現在の不均衡
- 環境温度アラーム
- 負荷を切断する
- AC電源の故障
- バッテリーファイューズアラーム
- バッテリー放出
- バッテリーテスト失敗
- バッテリーバランス
- バッテリーを切断
- バッテリー温度センサーの故障
- バッテリー温度アラーム
- BMS通信が失敗
- 調整器のAC入力障害
- 矯正器の故障
- 矯正扇風機の故障
- 矯正器の保護が有効
- 矯正器のオン/オフ状態
- 矯正器の通信が失敗
- システムの省エネモード
- 省エネモードの中断
- 太陽光モジュール通信が失敗
- 太陽電池モジュールの欠陥
- 太陽電池モジュール扇風機の故障
- 太陽光電池保護が有効
- 太陽電池モジュールのオン/オフ状態
- 太陽電池モジュールの入力障害
- AC 超電圧と低電圧
- DC 超電圧と低電圧
-
