| 寸法: | 482.6(幅)*350.0(奥行き)*3U(高さ) | 最大整流器電力: | 18kW |
|---|---|---|---|
| 整流器モジュール: | 3kw、6個 | コントローラ: | MC2600 |
| SNMP: | はい | RS485: | はい |
| カスタマイズ可能: | はい | パッケージ: | カートン/木製ケース |
| ハイライト: | DC48V telecom rectifier system,300A 電気通信電源システム,RS485 リモコンモニタリング直線器 |
||
製品概要

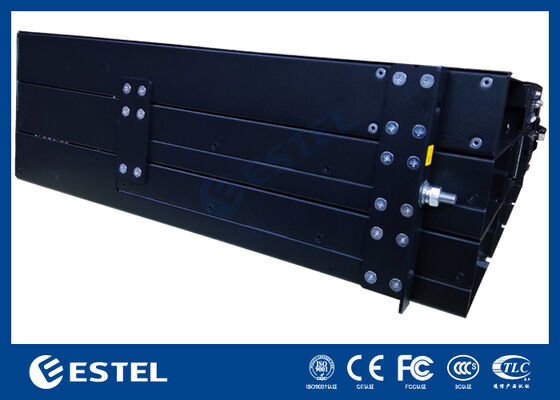

ET48300-M5E63 試聴するDCラック電源システムは,電信インフラストラクチャ,データセンター運用,信頼性の高い直流電源配給を必要とする工業用アプリケーション380VAC (単相と三相に互換性がある) を受け入れ, 43VDCから 58VDCの間で調整可能な安定したDC出力を提供し,名目稼働点は 53.5VDCです.最大出力18kWこのシステムは,高需要の装置を信頼的にサポートし,96%を超える電力変換効率を達成します.

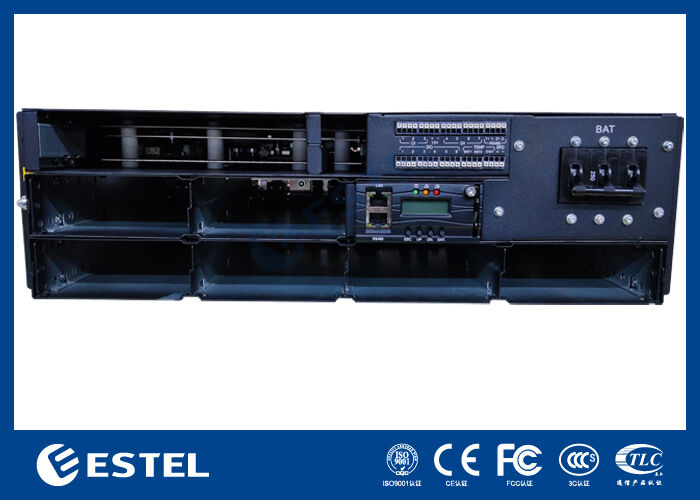

モジュラー型で冗長な設計で,このシステムは N+1冗長性のために構成された最大6*3000Wの直流モジュールをサポートし,各コンパクトモジュールの重量は2kg未満です.直流機は,強制冷却用空気を利用します効率的でクリーンな電源変換のために,ほぼ単位の電源因子 (≥0.99) を達成し,低総調和歪み (THDi ≤5%) を維持します.前部アクセス保守,上部パネルのケーブル,IP20 入り防護3Uのラック式チェーシは,運用安全性,容易なサービス,標準19インチキャビネットへの直接的な統合を強調しています.
DC配送パネルは,1*250Aの電池断路器で装備されており,安全で柔軟な電源管理のためのLLVDとBLVD機能が含まれています.システムインテリジェントは,3つのアナログセンサー入力を持つ専用コントローラによって提供されます., 7 つのデジタル状態入力と 6 つの構成可能なドライコンタクトアラームリレー. RS232/485 および SNMP インターフェースを通じてリモートモニタリングと管理が有効です.統合されたLCDディスプレイは,ローカル状態の表示と設定を可能にします.
要求条件下で動作するように設計され, 温度範囲は40°Cから65°Cまで,相対湿度は5%から95% (不凝縮)3000mまでの高さで全性能を維持する拡張可能なモジュール構造と信頼性が証明されたものを組み合わせてこの18kWの直流電源システムは 重要なインフラストラクチャの 強力なスケーラブルなエネルギーソリューションとして 存在します.
| タイプ | ET48300-M5E63 | |||
| システム | サイズ | 482.6 (W) *350.0 (D) *3U (H) | ||
| 体重 | ≤15kg (直線器なしで) | |||
| 冷却モード | 自然冷却 | |||
| 設置モード | 19インチラックまたはキャビネット内部に設置 | |||
| 配線モード | 上部入口と上部出口 | |||
| メンテナンスモード | 前部メンテナンス,サポートモジュールグレード変更 | |||
| 保護レベル | IP20 | |||
| AC 配布 |
入力モード | 380VAC,単相と三相に対応する | ||
| 入力周波数 | 45~65Hz,定数値:50Hz/60Hz | |||
| DC 配布 |
出力電圧 | -43~-58VDC,定数値: -53.5VDC | ||
| 最大容量 | 18kW ((6*3kw,N+1冗長) | |||
| バッテリー断片 | 1*250A | |||
| 負荷ブレーカー |
LLVD: 1*<125A/1PN (予約) BLVD: 6*≤63A/1PN+2*≤125A/1PN (予約) |
|||
| 矯正器 | 入力電圧 | 85VAC~300VAC,定数 220VAC | ||
| 効率性 | >96% | |||
| 定位電源 | 3000W ((176~300VAC) | |||
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | |||
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |||
| 体重 | ≤2kg | |||
| 冷却モード | 強制冷却 | |||
| パワーファクター | ≥0.99 | |||
| THD | ≤5% | |||
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A | |||
| コントローラー | 信号入力 | 3 AI (3 環境温度), 7 DI | ||
| アラーム出力 | 6 乾燥した接触 | |||
| 通信ポート | RS232/485,SNMP | |||
| 表示モード | LCD | |||
| 環境 | 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) | ||
| 保存温度 | -40°C~+70°C | |||
| 動作湿度 | 5%~95% (不凝縮) | |||
| 高さ | 0~3000m(高度が2000mから3000mの範囲内であれば,最大動作量は 標高が200m上昇すると温度が1°C低下します) |
|||
