ET48100P5E22 8 つのフィッダー出力 2 つのバッテリー入力と統合モニタリングを備えたテレコムネットワークのためのラック式直流電源配送システム
プロダクト細部
ラック式電源通信システム
,監視付きの直流電源配給
,電気通信電源システム 8出力
ET48100P5E22 8 つのフィーダ出力、2 つのバッテリ入力および統合モニタリングを備えた電気通信ネットワーク用ラックマウント型 DC 配電システム
DC配電システムの製品説明

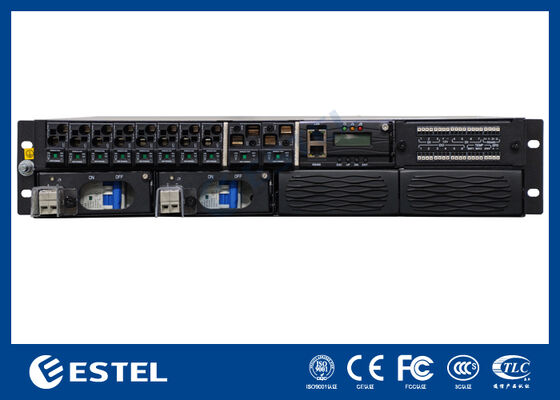

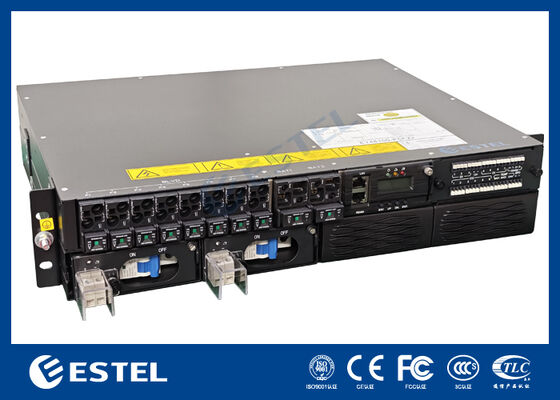

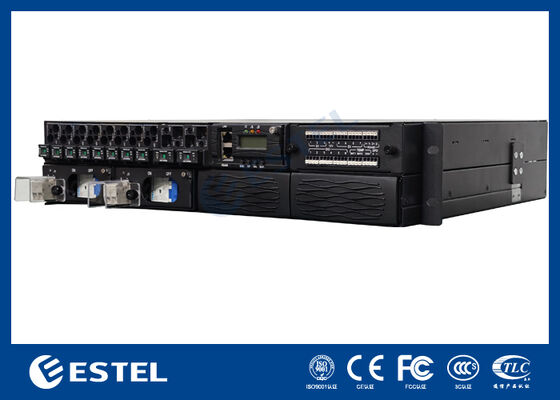

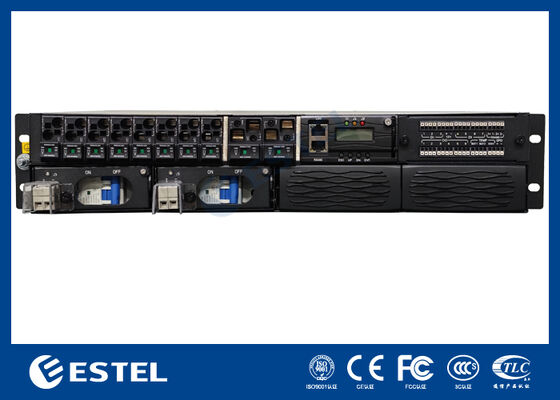

ET48100-P5E22 は、集中 DC 配電、バッテリ アクセス、およびリモート監視を必要とする通信キャビネット、通信サイト、ネットワーク機器室向けに設計されたラックマウント DC 配電システムです。製品イメージによると、このシステムはコンパクトな横型シャーシ、フロントアクセス配線レイアウト、統合コントローラを備えており、スペース効率とサービスの利便性が重要なキャビネット設置に適しています。フロントパネルは、フィーダー出力エリア、バッテリー入力エリア、制御および通信エリア、アラーム/信号端子エリアに明確に分割されており、設置、回路の識別、およびメンテナンスが容易になります。
DC配電システムの主な特長
• 上部ラベルに記載されているモデル: ET48100-P5E22
• テレコムキャビネット統合用のラックマウント型コンパクトシャーシ
• F1 から F8 までマークされた 8 つの DC フィーダ位置
• BAT1 および BAT2 とマークされた 2 つのバッテリー入力ポート
• フロント配布エリアにマークされた 1 つの BLVD 位置
• LCD ディスプレイ、ステータス LED、操作キーを備えた統合コントローラー
• LAN ポート 1 つと RS485 ポート 1 つを含む内蔵通信ポート
• DI、DO、温度、バッテリー、環境接続用の独立した信号端子台
• 配線、検査、メンテナンスを簡素化するフロントアクセス設計
DC配電システムの技術仕様
|
アイテム |
仕様 |
|
モデル |
ET48100-P5E22 |
|
製品タイプ |
ラックマウント型 DC 配電システム |
|
設置タイプ |
水平ラック/キャビネット設置 |
|
筐体構造 |
フロントアクセスレイアウトの薄型メタルシャーシ |
|
フィーダ出力量 |
8 つのフィーダウェイ、F1 ～ F8 のラベル付き |
|
バッテリー投入量 |
2 つのバッテリー入力、BAT1 および BAT2 のラベル付き |
|
負荷切断ラベル |
1 つの位置に BLVD のマークが付いている |
|
コントローラのディスプレイ |
フロントパネルに統合されたLCDスクリーン |
|
コントローラーキー |
4 キー: ESC、UP、DN、ENT |
|
コントローラのステータス LED |
ディスプレイの上に表示される 4 つの前面インジケーター |
|
ネットワークポート |
1×LANポート |
|
シリアル通信ポート |
1×RS485ポート |
|
デジタル入力端子 |
7 個の DI 端子、DI 1 ～ 7 のラベルが付いています |
|
デジタル出力端子 |
6 個の DO 端子、DO 1 ～ 6 のラベルが付いています |
|
補助信号マーキング |
端子マーキングには、12V、TEMP、BAT1、BAT2、ENV、SPDが含まれます |
|
追加のRS485信号端子 |
信号端子台に RS485+ / RS485- のマークあり |
|
フロント分配レイアウト |
フィーダー、バッテリー、コントローラー、端子部分を 1 つのフロントパネルに統合 |
|
機械的アクセス |
フロントサイドの操作と保守 |
|
取付金具 |
シャーシの両側にラックイヤーを装備 |
|
応用 |
電気通信キャビネット、通信室、送信サイト、DC バックアップおよび配電システム |
直流配電システムの運用ガイドライン
-
側面取り付けブラケットを使用して、ET48100-P5E22 を標準ラックまたはキャビネットに取り付けます。
-
プロジェクト設計に従って、F1 ～ F8 というラベルが付いた前面配電セクションを介してフィーダ回路を接続します。
-
BAT1 と BAT2 の位置にバッテリー列を接続し、試運転前に正しい極性を確認してください。
-
LAN または RS485 インターフェイスを使用してシステムを監視プラットフォームに接続し、ステータスの監視とアラームのレポートを行います。
-
外部信号は、DI、DO、TEMP、BAT、ENV のマークに従って端子台に配線してください。
-
