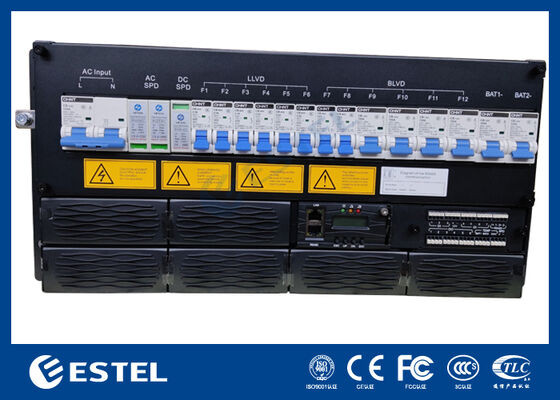

ET48300 19インチ通信電源システム RS485 リモコンモニタリング
基本プロパティ
原産地:
深セン、中国 (本土)
ブランド名:
ESTEL
認証:
ISO9001, CE, 3C, FCC
モデル番号:
ET48300
取引物件
最低注文数量:
1
価格:
535-3338 usd
支払い条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン
補給能力:
月あたり80,00セット
製品概要
ET48300 RS485 リモート監視付き 19 インチ通信電源システム 18kw 96%効率通信電力システムの製品概要 ET48300-M5S65 DC ラック電源システムは、通信インフラストラクチャ、データセンター運用、および信頼性の高い DC 配電を必要とする産業アプリケーション向けに特別に設計された、大容量で回復力のある DC 電源ソリューションを提供します。 220VAC 125A/2Pに対応します(デュアル活線サポート) 入力を備え、公称動作点が -53.5VDC で、-43VDC ～ -58VDC の間で調整可能な安定した DC 出力を提供します。最大出力容量 18kW のこの...
プロダクト細部
ハイライト:
19インチ通信電源システム
,RS485の通信電源システム
,リモートモニタリング 電気通信電力システム
Dimension:
482.6(幅)*350.0(奥行き)*5U(高さ)
Max Rectifier Power:
18kW
Rectifier Module:
3kw、6個
Controller:
MC2600
SNMP:
サポート
rs485:
サポート
Customizable:
サポート
Package:
カートン/木製ケース
製品説明
ET48300 RS485 リモート監視付き 19 インチ通信電源システム
18kw 96%効率通信電力システムの製品概要
ET48300-M5S65 DC ラック電源システムは、通信インフラストラクチャ、データセンター運用、および信頼性の高い DC 配電を必要とする産業アプリケーション向けに特別に設計された、大容量で回復力のある DC 電源ソリューションを提供します。 220VAC 125A/2Pに対応します(デュアル活線サポート) 入力を備え、公称動作点が -53.5VDC で、-43VDC ～ -58VDC の間で調整可能な安定した DC 出力を提供します。最大出力容量 18kW のこのシステムは、96% を超える電力変換効率を達成しながら、需要の高い設備を確実にサポートします。
DC 分電盤には 2*125A/1P バッテリーサーキットブレーカーが装備されており、安全かつ柔軟な電源管理のための LLVD および BLVD 機能が含まれています。システム インテリジェンスは、3 つのアナログ センサー入力、7 つのデジタル ステータス入力、および 6 つの設定可能なドライ接点アラーム リレーを備えた専用コントローラーによって提供されます。 RS232/485 および SNMP インターフェイスを介してリモート監視と管理が可能になり、統合された LCD ディスプレイによりローカルステータスの表示と設定が可能になります。
18kw 96%効率通信電力システムの整流器モジュール
モジュール式の冗長設計を特徴とするこのシステムは、N+1 冗長性を構成する最大 6 個の 3000W 整流器モジュールをサポートし、各モジュールの重量は 2kg 未満です。整流器は強制空冷を利用し、ほぼ 1 の力率 (≥0.99) を達成し、低い全高調波歪み (THDi ≤5%) を維持して、効率的でクリーンな電力変換を実現します。フロントアクセスのメンテナンス、トップパネルのケーブル配線、IP20 侵入保護を備えた 3U ラックマウント可能シャーシは、運用の安全性、保守のしやすさ、標準の 19 インチキャビネットへの簡単な統合を重視しています。
18kw 96% 効率の通信電力システム
ET48300-M5S65 DC ラック電源システムは、通信インフラストラクチャ、データセンター運用、および信頼性の高い DC 配電を必要とする産業アプリケーション向けに特別に設計された、大容量で回復力のある DC 電源ソリューションを提供します。 220VAC 125A/2Pに対応します(デュアル活線サポート) 入力を備え、公称動作点が -53.5VDC で、-43VDC ～ -58VDC の間で調整可能な安定した DC 出力を提供します。最大出力容量 18kW のこのシステムは、96% を超える電力変換効率を達成しながら、需要の高い設備を確実にサポートします。
DC 分電盤には 2*125A/1P バッテリーサーキットブレーカーが装備されており、安全かつ柔軟な電源管理のための LLVD および BLVD 機能が含まれています。システム インテリジェンスは、3 つのアナログ センサー入力、7 つのデジタル ステータス入力、および 6 つの設定可能なドライ接点アラーム リレーを備えた専用コントローラーによって提供されます。 RS232/485 および SNMP インターフェイスを介してリモート監視と管理が可能になり、統合された LCD ディスプレイによりローカルステータスの表示と設定が可能になります。
18kw 96%効率通信電力システムの整流器モジュール
モジュール式の冗長設計を特徴とするこのシステムは、N+1 冗長性を構成する最大 6 個の 3000W 整流器モジュールをサポートし、各モジュールの重量は 2kg 未満です。整流器は強制空冷を利用し、ほぼ 1 の力率 (≥0.99) を達成し、低い全高調波歪み (THDi ≤5%) を維持して、効率的でクリーンな電力変換を実現します。フロントアクセスのメンテナンス、トップパネルのケーブル配線、IP20 侵入保護を備えた 3U ラックマウント可能シャーシは、運用の安全性、保守のしやすさ、標準の 19 インチキャビネットへの簡単な統合を重視しています。
18kw 96%効率通信電力システムの利点
広範囲の AC 入力 (85VAC ～ 300VAC) - 深刻な電圧低下や過電圧イベントが発生した場合でも、バッテリに切り替えることなく動作します。
>96% の効率 – 発熱と電気代を最小限に抑えます
176 ～ 300VAC 入力から 3000W 出力 – 1U フォームファクタで高電力密度
-40℃～+75℃の動作範囲 – 50℃以下の全定格出力、極端な気候でも信頼性
力率 ≥0.99 & THD ≤5% – 高調波歪みを最小限に抑えたグリッドに優しい動作
仕様18kw 96% 効率の通信電力システム
| タイプ | ET48300-M5S65 | |||
| システム | 寸法 | 482.6(幅)*350.0(奥行き)*5U(高さ) | ||
| 重さ | ≤25kg (整流器を除く) | |||
| 冷却モード | 自然冷却 | |||
| インストールモード | 19インチラックまたはキャビネット内に設置 | |||
| ケーブル接続モード | 上部入口と上部出口 | |||
| メンテナンスモード | フロントメンテナンス、サポートモジュールのグレード変更 | |||
| 保護レベル | IP20 | |||
| 交流 分布 |
入力モード | 220VAC 125A/2P (デュアル活線対応) | ||
| 入力周波数 | 45～65Hz、定格値：50Hz/60Hz | |||
|
AC SPD
|
20kA/40kA、8/20μs | |||
| 直流 分布 |
出力電圧 | -43～-58VDC、定格値：-53.5VDC | ||
| 最大容量 | 18kW(6*3kw、N+1冗長性) | |||
| バッテリーブレーカー | 2*125A/1P | |||
| 負荷遮断器 |
LLVD: 2*63A/1P+4*100A*1P BLVD: 3*16A/1P+3*32A/1P |
|||
| DC SPD |
10kA/20kA、8/20μs |
|||
| 整流器 | 入力電圧 | AC85V～300V、定格AC220V | ||
| 効率 | >96% | |||
| 定格電力 | 3000W(AC176~300V) | |||
| 使用温度 | -40℃～+75℃(50℃以下で全出力) | |||
| 寸法 | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |||
| 重さ | 2kg以下 | |||
| 冷却モード | 強制冷却 | |||
| 力率 | ≥0.99 | |||
| THD | ≤5% | |||
| 直流出力 | -43 ～ -58VDC、定格 -53.5VDC、最大 55A | |||
| コントローラ | 信号入力 | 3 AI (3 周囲温度)、7 DI | ||
| 警報出力 | 6 ドライコンタクト | |||
| 通信ポート | RS232/485、SNMP | |||
| 表示モード | 液晶 | |||
| 環境 | オペレーティング 温度 |
-40℃ ～ +65℃ (フル出力は50℃以下) | ||
| 保管温度 | -40℃～+70℃ | |||
| 動作湿度 | 5%～95%(結露なきこと) | |||
| 高度 | 0～3000m(標高2000m～3000mの範囲の場合、動作最大値) 標高が200m上がると気温は1℃下がります。） |
|||

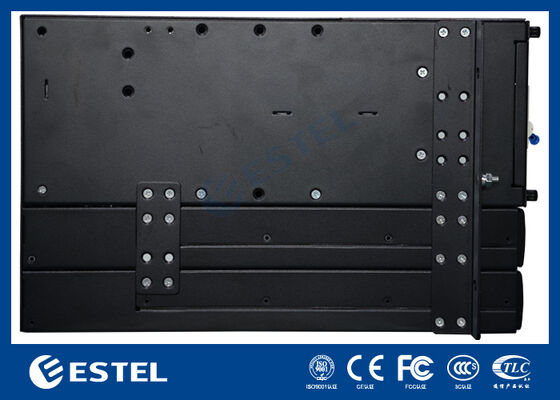

側面構造18kw 96% 効率の通信電力システム

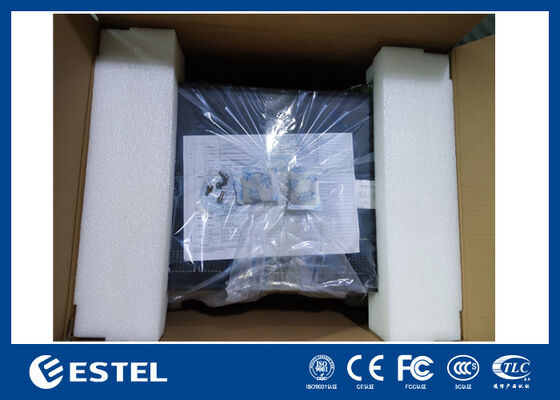

18kw 96% 効率の通信電源システムのパッケージ
