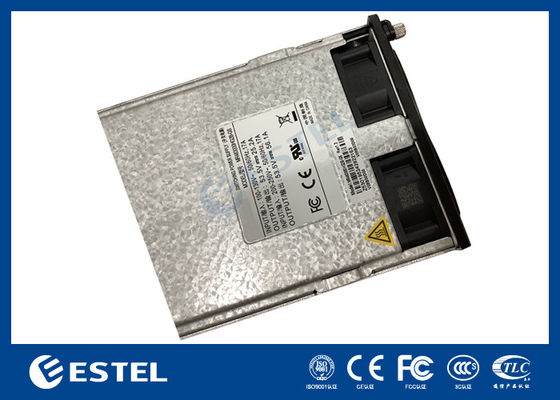

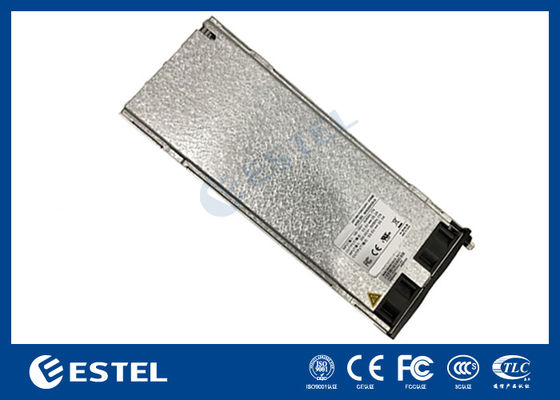

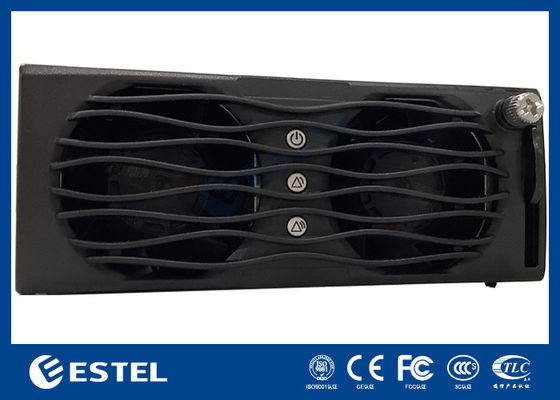

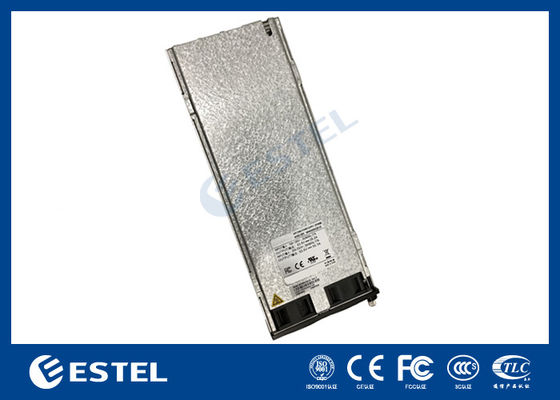

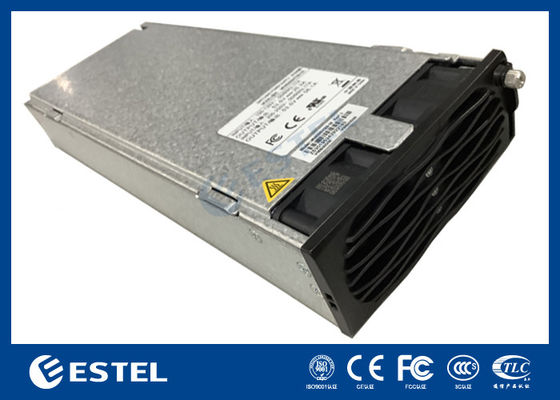

MR484000SG1 4000W 75A 高効率通信電源モジュール 96% 効率 広入力 85-300VAC ホットスワップ可能
プロダクト細部
4000W 通信用電源モジュール
,75A 高効率電源
,熱交換可能な通信電源モジュール
MR484000SG1 4000W 75A 高効率の通信電源モジュール 96% 効率性 幅広く入力 85 300VAC ホットスワップ可能
1電気仕様
1.1 入力特性
| 入力モード | 一相二線入力 |
| 入力電圧 | 85Vacから300Vac |
| 指定入力電圧 | 110Vac / 220Vac |
| 名目入力 | 100Vacから120Vac200Vacから240Vac |
| 周波数範囲 | 45Hzから66Hz |
| 最大入力電流 | ≤24A |
| 波長電流 | 基準を満たす: ETSI300132-3 |
| 効率性について | ≥96.6% @ピーク値 |
| パワーファクタ | ≥0.99@220Vac 20〜100% 負荷 |
| 入力電流はTHD |
<3% @≥50% 負荷 <8% @≥20% 負荷 |
| 流出電流 | <3.5mA@264Vac |
| 定位電源 |
定位電源 4000W@176ac (176Vac~300Vac 過剰出力 176Vac 〜 85Vac 線形値下げから 1600W,入力電力の限界曲線として特異) |
| 保険を入力する | L/N ファイューズ30A |
| 最大入力電圧 | 320Vac (電源が損傷しない) |
| 停電保持時間 | 10ms |
注: 1. 最低のスタート電圧は95VAC未満である.
1.2 出力特性
1.2.1 出力電圧と電流の調整 税率
| 出力電圧 | +53.5Vdc |
| 出力電圧設定値 | +53.5±0.1Vdc |
| 調整可能な出力電圧範囲 | +42Vdc+58Vdc |
| 均質な流れの不均衡度 | ≤±3% |
| 源因効果 | ±0.1% |
| 負荷の影響 | ±0.5% |
| 安定流量の精度 | ≤±0.8A |
| 電圧調節の精度 | ±0.6% |
| 最低電流 | 0A |
| 定数電流 | 75A |
| ピーク電流 | 81.3A |
| 温度係数 (1/°C) | ≤±0.02% |
| 待機電源消費量 | ≤5W |
| 最大容量負荷 | 4000uF |
| 最大回転数 | 31 |
注:直流モジュールの出力電流の調節と通信中断は次のとおりである.
1) 直流モジュールの出力電流は,電流コマンドに従って調整できます.調整範囲は1A~81.3Aです.
2) 調整モジュールとモニタリングモジュールの間の通信が1分以上間断たれた場合,調整モジュールの出力は自動的に53に戻ります.5V と 状態
無制限の流量
1.2.2 輸出量 波紋と 騒音
| リップルと 騒音 (ピーク・ピーク) |
| ≤200mVp-p |
注: 1) 波動とノイズ試験: 20 MHz に設定された波動とノイズ帯域幅.
1.2.3 出力ダイナミック 反応
|
電圧 オーバーショット |
ジャンプ 傾き | について 負荷変化 | 回復時間 |
|
+53.5V±5% |
0.1A/US |
25%から50% 50%~75% |
≤200us (±0.6%) |
| +58V | 0.1A/US | 0%~100% |
/( 触発しない 超電圧 保護について |
注: 負荷ジャンプサイクルは4ms
1.2.4 超出力
| 出力電圧 | 超電圧 | |
| ブーツ | 振り向ける それは 消して | |
| +53.5V | ≤1% | ≤1% |
注: 試験中の負荷範囲:最小から最大
1.2.5 起動出力遅延時間
| 出力電圧 | 220Vac@25°C |
| +53.5V | 3S~8S |
注: 起動遅延時間は,交流電源から出力電圧42VDCまでの時間です.
1.2.6 パワーの変換
| 入力電圧 | 生産量 パワー |
| 200Vac290Vac | 4350W |
| 176Vac~200Vac | 線形減算 |
| 176Vac | 4000W |
| 85 バック176 バック | 線形減算 |
| 85Vac | 1600W |
上記は,入力電圧に応じて最大出力量を制限する曲線です. 理論的限界値,実際の限界値は,入力電圧の精度 (±2V),出力電圧の精度 (±0.6%) および出力電流の精度 (0.8A) によって一定の偏差を有する.電源変換点の電圧誤差は <±2V.
1.2.7 出力特性
注記:上記は理論上限値であり,実際の限値は,電流精度 (電流誤差 <±0.8A) によって一定の偏差を示します.
1.2.7 起動出力遅延時間
| 出力電圧 | 220Vac@25°C |
| +53.5V | 3S~8S |
注: 起動遅延時間は,AC電源から出力電圧42までの時間です.
1.2.8 過剰温度の低下曲線
|
について 温度 |
注記 |
| ≤45°C | 出力で |
| 45°C~75°C | 線形減算 |
| >75°C | 温度戻り回復以来の停止後,停止 > |
注記:
入力は200Vac以上であり,出力は53.5~58Vで上限電源に基づいており,出力は42~53.5Vで外部の特性と電源制限の比率に基づいており,
入力は200Vac未満で,出力は 53.5~58Vで,入力の限界に比例して制限されます.出力は 42~53.5Vは外部の特性と入力電力の限界に比例して制限されます..
上記は理論上の限界値であり,実際の限界値は,環境温度精度 (±2°),入力電圧精度 (±2V),出力電圧精度 (±0.6%) と出力電流精度 (0.8A) 指定点の環境温度の誤差が ±2°C未満である.
1.2.9 騒音電圧
| 騒音電圧 | 最大限 | 注記 |
| 電話は騒音電圧を計測します | ≤2mV | |
| ブロードバンド騒音電圧 | ≤50mV | 3.4~150KHz |
| ≤20mV | 150~30000KHz | |
| 隔離された騒音電圧 | ≤5mV | 3.4~150KHz |
| ≤3mV | 150~200KHz | |
| ≤2mV | 200~500KHz | |
| ≤1mV | 500~30000KHz |
1.3 保護機能
1.3.1 出力短回路それは 保護
| 出力電圧 | 注記 |
| +53.5V | 短期回路が消えた後に自動的に復元できます |
1.3.2 出力超電圧 保護
超電圧保護は,内部および外部の超電圧保護に分けることができる.内部超電圧故障範囲は58.5VDC~60.5VDCで,監視によって設定することができます.故障の場合,電圧保護装置は,電圧保護装置を設置します.モジュールロック. 外部の電圧が63VDC以上で500ms以上続く場合,モジュールはロックされます.ロックマシン保護状態に入ると,まずAC電源を切り離す必要があります.そして再び電力を入れます再び電源が稼働できるように
1.3.3 出力 低電圧警告
範囲は37VDC~39VDCです. 低電圧アラーム値を下回ると,通常出力してアラームを報告します.
1.3.4 入力超電圧 pro について引越し
| 入力電圧 | 注記 |
| 310±10Vac | 通常の電圧後復元することができます. |
| 復元点回帰 > 10V |
注: 入力電圧過剰保護は75Aの定位負荷で試験する.
1.3.5 インプット 低電圧 保護
| 入力電圧 | 注記 |
| 80±5Vac | 通常の電圧後復元することができます. |
| 80Vacから95Vac | 出力復元,出力復元点回帰 >;5V |
1.3.6 超温保護
| 温度 | 注記 |
| ≤45°C | モジュールは過熱保護なしで最大出力を出力することができ,モジュールは正常に動作します |
| 45°C~75°C | モジュールの電力は 2000Wに線形的に減算されます |
| >75°C | シャットダウン,シャットダウン後の自己回復温度差>10°C |
1.4 通信機能 間に 矯正器 モジュールと 監視 モジュール
CAN バス通信モードは,遠隔ソフトウェアバージョンのアップグレードをサポートする,直線モジュールとモニタリングモジュールの間で採用され,モジュールのアドレスは, アドレスボード
調整モジュールとモニタリングの間の通信が1分間中断された後,直流モジュールは起動し,出力電圧と電流の限界値はデフォルト値に戻ります..
整電モジュールのCANインターフェイスは,孤立して設計する必要があります.CANの電源は+ 5VDCで,整電モジュールの内部に提供されています.
整形装置の主要監視情報は以下のとおりである.
1) 電圧調節と電流調節機能:バッテリーの浮動充電要件を満たし,電圧調節要件を満たす
2) 単一モジュールスイッチ機械制御
3) 防護・警報情報フィードバック:
電力障害: 電力障害 (電圧上のAC入力)
モジュールの保護:温度警告
モジュールの故障:超電圧停止,扇風機停止,超温停止,またはモジュールの他の内部原因による出力が存在しない.
(モジュールは冬眠状態とシャットダウン状態にあり,電源障害はモジュールの故障に報告されません)
1.5 LED
電源 LED インジケーターは電源パネルの側に設置され,出力状態は下記の表に示されています.
| 必須のサイン | 指示灯 | 普通の | 異常 | 異常な理由 |
| 電源走行指標 | 色 | 状態 | 状態 | 電源故障 (AC入力なし,AC入力超電圧),モジュール出力なし. |
| 警告灯 | 緑色 | 明るい | 破壊する | 温度警告 (温度停止時の環境温度は65°C~以上) 休止停止 (モジュールはアラーム指示灯のみを点灯し,モジュールはアラームを報告しない)通信中断 (警告ライトが点滅). 入力電圧過電警告, (入力電圧290VAC以上 ~ 超電圧保護) |
| 障害灯 | ハン | 破壊する | 明るい | 入力超電圧,入力低電圧,出力超電圧,バス超電圧,バス低電圧,ファン故障,環境高温,入力電圧タイプエラー環境温度のサンプル採取 NTC異常超高電圧を入力します |
2隔熱 パーフォールマンス
2.1 断熱装置 阻力
| インプット-アウトプット |
試験電圧 500VDC,隔熱抵抗 ≥2M (通常の大気圧,室温,相対湿度 < 90%,冷却なし) |
| 保護区への入力 | |
| 保護区への出口 |
2.2 耐性がある 高電圧
| インプット-アウトプット | DC電圧 4240VDC1分 ≤1mA |
|
インプット 保護地域 |
DC電圧 2120VDC 1分 ≤1mA |
|
生産する 保護地域 |
同等の直流電圧 710VDC 1分 ≤1mA |
注:回路に雷保護装置がある場合,電圧試験は電気のギャップチューブを開けた後に行われ,入力線は短距離接続 (L&N) されなければなりません.すべての出力ラインは,短く一緒に接続されるべきです.
3安全基準
電力供給の安全性は次の基準を満たす.
GB4943
IEC/EN60950 IEC/EN62368-1
電源安全認証:
CE認証 (LVDとEMC指令の要件)
-
