商品の詳細:
お支払配送条件:
|
| 寸法: | 482.6(幅)*350.0(奥行き)*6U(高さ) | 重さ: | ≤30kg (整流器を除く) |
|---|---|---|---|
| 矯正器の電源: | 30KW | 整流器モジュール: | 10*3KW |
| SNMP: | サポート | RS485: | サポート |
| カスタマイズ可能: | はい | パッケージ: | カートン/木製ケース |
| ハイライト: | AC48V通信電源システムとSNMP,ベースステーション用の750A直流電源システム,RS485に対応する電信電源システム |
||
製品概要

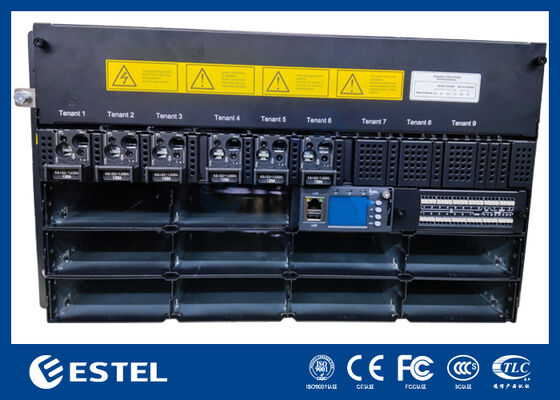

ET48750-M7E106 DCラック電源システムは,コア通信ノード,大規模データセンター,電力連続性が不可欠な重要産業施設. インターフェースは,L1×3,L2×2,L3×2およびN×6として構成された端末ブロックによって,AC入力をサポートする. システムは,正確に調節可能なDC出力を提供します.定額基準が53である.5VDC. 30kWの全出力で評価され,重荷下でも96%以上の変換効率を維持し,エネルギー損失と運用費を大幅に削減します.

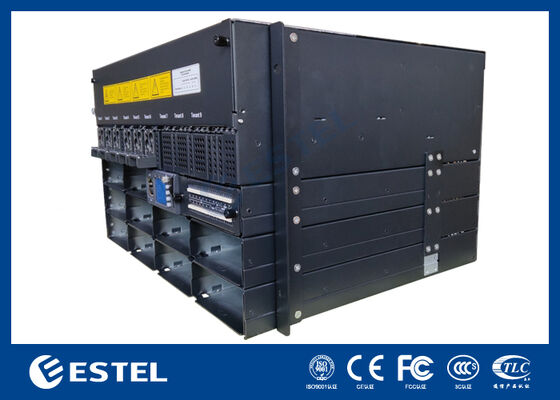

このアーキテクチャは完全にモジュール化され,故障耐性があり,N+1またはそれ以上の冗長性スキームで最大10つの3000Wのホットスワップ可能な直流モジュールをサポートします.各直流モジュールは2kg未満の重さで,高度な電源因子調整 (≥0.99) と非常に低い総調和歪み (THDi ≤5%) で,ネットワークに適した動作と一貫した電力品質を保証する.標準的な19インチラックにフィットするように構築された6Uの高さシャシーに配置されていますフロント アクセス ホット スワップ メンテナンス と トップ パネルのケーブル ルート 設置 と フィールド サービス を 簡素化固体外物による偶然の接触や侵入から保護します.
電源配給は,LLVD (負荷低電圧断線) とBLVD (電池低電圧断線) をサポートする統合DCパネルを通じて管理されます.停電時に優先順位の負荷流しと延長されたバッテリー稼働時間を可能にするシステムインテリジェンスには4つのアナログセンサー入力,8つのデジタルステータス入力,7つのプログラム可能なドライコンタクトアラームリレーが搭載されている専用コントローラが対応していますRS232 を通して,包括的なリモート管理が可能になります.RS485とSNMPにより,オペレーターに電源パラメータ,アラーム,直線器の状態の完全な可視性と制御を提供します.地元設定とリアルタイムモニタリングは,統合されたフロントパネルLCDディスプレイによって容易になります..
物理的に厳しい環境での使用のために設計されていますシステムは,環境温度の範囲で継続的に動作し,5%から95%の相対湿度 (不凝縮) に耐える.3000mまでの高さでダウンすることなく,完全な出力力を提供します. 拡張可能なモジュール化,インテリジェントロード管理,および産業レベルの回復力を組み合わせて,ET48750-M7E106は 頑丈なダウンタイムが費用がかかるだけでなく 運用上では受け入れられないアプリケーションのための 未来に備えた直流電源インフラです
| タイプ | ET48750 | |||
| システム | サイズ | 482.6 ((W) *350.0 ((D) *6U ((H) | ||
| 体重 | ≤30kg (直線器なしで) | |||
| 冷却モード | 自然冷却 | |||
| 設置モード | 19インチラックに設置 | |||
| 配線モード | 上部入口と上部出口 | |||
| メンテナンスモード | 前部メンテナンス,サポートモジュールグレード変更 | |||
| 保護レベル | IP20 | |||
| AC 配布 |
入力モード | ターミナルbloL1×3,L2×2,L3×2,およびN×6 | ||
| 入力周波数 | 45~65Hz,定数値:50Hz/60Hz | |||
| DC 配布 |
出力電圧 | -43~-58VDC,定数値: -53.5VDC | ||
| 最大容量 | 30kw ((10*3000w, N+1 リダンダンス) | |||
| バッテリー断片 | RTN+BATTバスバー | |||
| 負荷ブレーカー |
LLVD: 断路器 6*125A/1PN + 3*≤125A/1PN (予約スロット) BLVD: RTN+GNDバスバー |
|||

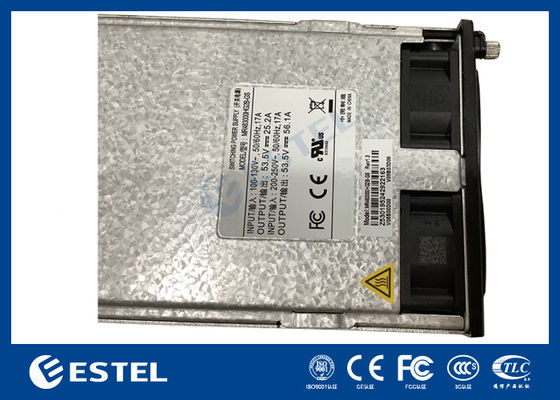

| 矯正器 | 入力電圧 | 85VAC~300VAC,定数 220VAC | ||
| 効率性 | >96% | |||
| 定位電源 | 3000W ((176~300VAC) | |||
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | |||
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |||
| 体重 | ≤2kg | |||
| 冷却モード | 強制冷却 | |||
| パワーファクター | ≥0.99 | |||
| THD | ≤5% | |||
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A | |||

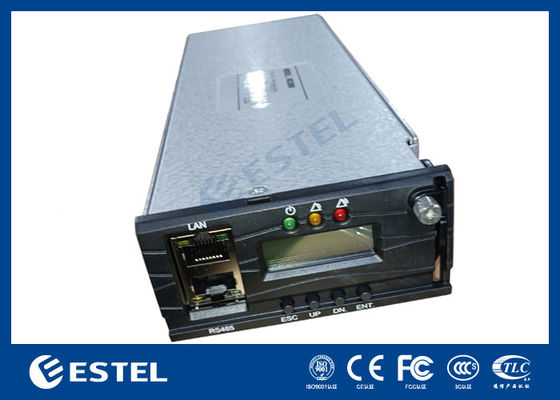

| コントローラー | 信号入力 | 4 AI (環境温度,1 湿度) 8 DI | ||
| アラーム出力 | 7 乾燥した接触 | |||
| RS232 | そうだ | |||
| RS485 | そうだ | |||
| SNMP | そうだ | |||
| 表示モード | LCD | |||
| 環境 | 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) | ||
| 保存温度 | -40°C~+70°C | |||
| 動作湿度 | 5%~95% (不凝縮) | |||
| 高さ | 0~3000m(高度が2000mから3000mの範囲内であれば,最大動作量は 標高が200m上昇すると温度が1°C低下します) |
|||
