商品の詳細:
お支払配送条件:
|
| 寸法: | 482.0(幅)*350.0(奥行き)*6U(高さ) | 重さ: | ≤30kg (整流器を除く) |
|---|---|---|---|
| インストール: | 19インチラックマウント | 整流器モジュールの数量: | 10 |
| 整流器モジュール: | 3KW/個 | SNMP: | はい |
| RS485: | はい | カスタマイズ可能: | はい |
| ハイライト: | カスタマイズされた電信電源システム,SNMP RS232 RS485電源システム,屋外通信電源システム |
||
製品概要
ET48500 DCラック電源システムは 通信コア・ハブやエンタープライズ・クラスのデータセンターに 適した 高密度でキャリアグレードの電源変換ソリューションです連続DC電源が取引できない産業用施設組み込み回路ブレーカーなしの後部銅バスバーによる単相220VAC入力を受け取り, 43VDCから 58VDCまで調整可能な DC出力を提供し,名目設定は 53.5VDC.完全出力30kWまで拡張可能このシステムでは,稼働範囲全体で 96%以上の変換効率を達成し,エネルギー浪費を抑制し,所有総コストを下げることができます.

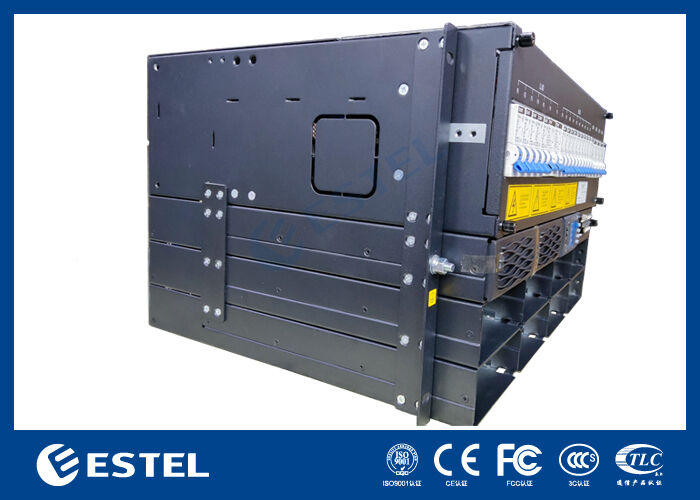

このシステムは完全にモジュール化され,故障耐性のあるプラットフォーム上に構築されており,N+1または拡張冗長性構成で最大10つの3000Wの直流モジュールをサポートします.熱交換可能モジュールは2kg未満の重さで,アクティブパワーファクター調整 (≥0.99) 低総調和歪み (THDi ≤5%),グリッドの安定性と高信頼性DC出力の両方を保証する.全体の組成は,標準的な19インチキャビネットにツールの少ない統合のために設計された6Uシャシー内に収まっている前向きのアクセスは,モジュールの迅速な交換とサービスを可能にし,後側の銅バスバーは,清潔で高電流のケーブルをサポートします.IP20 格付けの囲みには,設置と運用中に基本的な機械的保護が提供されます..

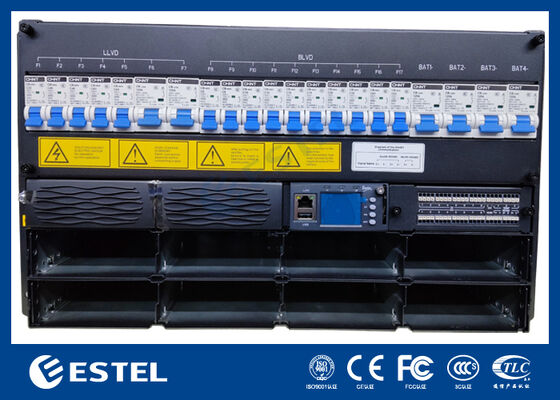

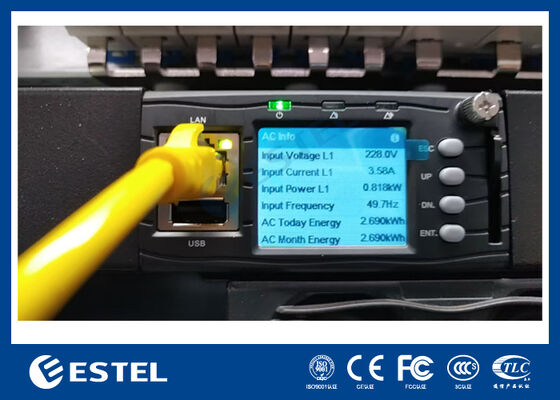

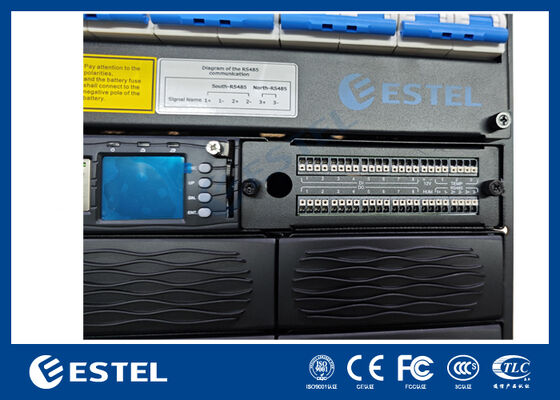

インテリジェントな電源配給のために,統合DCパネルにはLLVDとBLVDの両方の機能が搭載されており,電源故障時に優先的に負荷流しと最適化されたバッテリーエネルギー利用を可能にします.システム制御とモニタリングは,4つのアナログセンサー入力を含むオンボードコントローラによって管理されます., 8 つのデジタルステータス入力,および 8 個独立して構成可能なドライコンタクトアラームリレー. RS232,RS485およびSNMPインターフェースを通じてリモート監視が完全にサポートされています.リアルタイムで電圧を表示できるレイクレベルでは,組み込みLCD画面により,技術者は外部ツールなしで局所診断とパラメータ調整を行うことができます.
ET48500は,厳しい環境で継続的な作業のために設計されており,環境温度は40°Cから65°Cまで信頼性があり,相対湿度は5%から95% (不凝縮) に耐える.3000mまで高さで 評価なしの 完全出力を出力しますスケーラブルなモジュラリティと 柔軟な負荷制御と テレコムの耐久性を組み合わせることでET48500は,システム停止時間が直接運用および評判リスクに変換されるアプリケーションのための汎用的で柔軟なDC電源基盤を提供します..
| タイプ | ET48500 | |||
| システム | サイズ | 482.0(W) *350.0(D) *6U(H) | ||
| 体重 | ≤31kg (直線器なしで) | |||
| 冷却モード | 自然冷却 | |||
| 設置モード | 19インチラックに設置 | |||
| 配線モード | 上部入口と上部出口 | |||
| メンテナンスモード | 前部メンテナンス,サポートモジュールグレード変更 | |||
| 保護レベル | IP20 | |||
| AC 配布 |
入力モード
|
シングルフェーズ 220V 断路器なし 銅製のバックバスバー配線 | ||
|
入力周波数 |
45~65Hz,定数値:50Hz/60Hz |
|||
|
AC SPD |
20kA/40kA,8/20μs | |||
| DC 配布 |
出力電圧 | -43~-58VDC,定数値: -53.5VDC | ||
| 最大容量 | 30kw ((10*3000w, N+1 リダンダンス) | |||
| バッテリー断片 | 4*125A/1P | |||
| 負荷ブレーカー |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC SPD | 10kA/20kA,8/20μs | |||
| 矯正器 | 入力電圧 | 85VAC~300VAC,定数 220VAC | ||
| 効率性 | >96% | |||
| 定位電源 | 3000W ((176~300VAC) | |||
| 作業温度 | -40°C~+75°C (完全出力は50°C以下) | |||
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |||
| 体重 | ≤2kg | |||
| 冷却モード | 強制冷却 | |||
| パワーファクター | ≥0.99 | |||
| THD | ≤5% | |||
| DC出力 | ¥43 ~ ¥58VDC,定数¥53.5VDC,最大55A | |||
| コントローラー | 信号入力 | 4 AI (環境温度,1 湿度) 8 DI | ||
| アラーム出力 | 8 乾燥した接触 | |||
| RS232 | そうだ | |||
| RS485 | そうだ | |||
| SNMP | そうだ | |||
| 表示モード | LCD | |||
| 環境 | 運用 温度 |
-40°C ~ +65°C (全出力は50°C以下) | ||
| 保存温度 | -40°C~+70°C | |||
| 動作湿度 | 5%~95% (不凝縮) | |||
| 高さ | 0~3000m(高度が2000mから3000mの範囲内であれば,最大動作量は 標高が200m上昇すると温度が1°C低下します) |
|||
