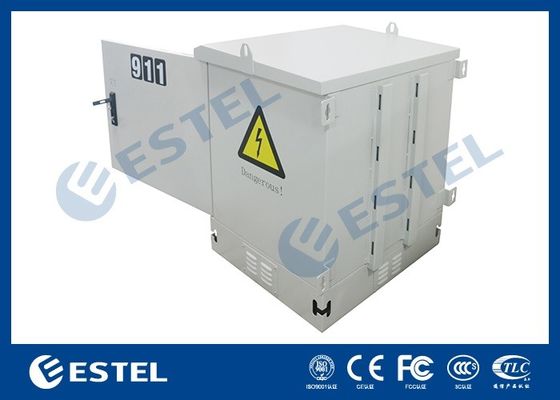

シングルウォール屋外電気エンクロージャ

シングルウォールOutdoor壁掛け、ポールマウント、フロアマウントの3つの設置方法をサポートするキャビネット

• 構造

キャビネットは溶融亜鉛メッキ鋼製で、シングルウォール構造です。設置が簡単で、完璧なシーリング性能を備えています。

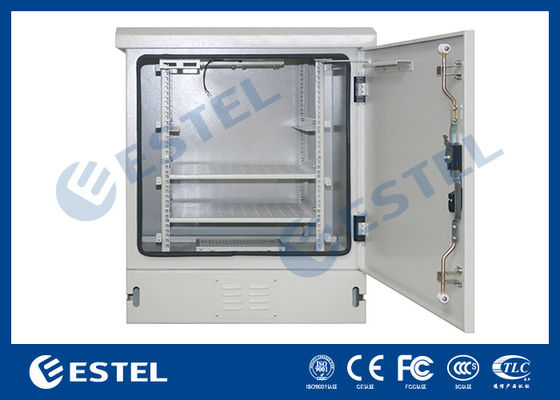

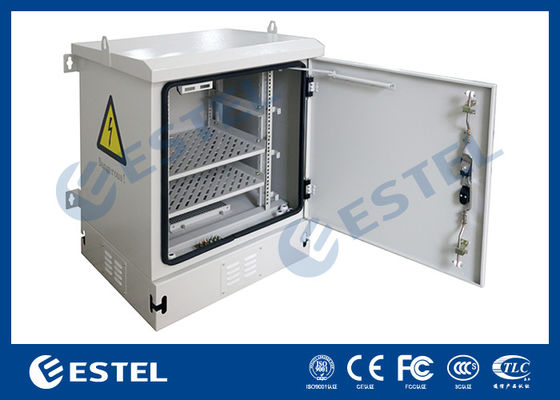

機器コンパートメント：ET706085PWF-Sキャビネットは、通信機器とバッテリーの設置に使用されます。キャビネットはシングルウォールキャビネットで、冷却に2つのファンを使用しています。日焼け防止と防水機能を備えています。

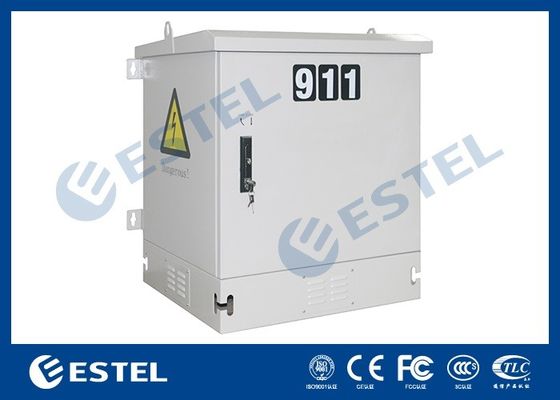

ドアとドアロック：キャビネットドアは埋め込み構造を採用しています。ドアの開き角度は110°を超え、ドアリミットデバイスが開口角度を制限できます。ロックは盗難防止用の3点ロックで、南京錠に対応しています。

キャビネット外形寸法：700x600x850mm（幅×奥行き×高さ）

キャビネット内形寸法：610x510x640mm（幅×奥行き×高さ）

• 寸法図

• 適用環境条件

動作温度：-20℃～55℃

保管温度：-40℃～+70℃

輸送温度：-50℃～+70℃

相対湿度（RH）：5％～100％

気圧：62kpa～101kpa（標高0m～5000mに相当）

太陽放射強度：1124×（1±5％）W/m2

• 技術仕様

• 材質：シングルウォール、亜鉛メッキ鋼、厚さ1.5mm
• 保護等級：IP55
• 表面処理：脱脂、除錆、防錆リン酸処理（または亜鉛メッキ）、粉体塗装。
• 機器設置方法：19インチ標準ラックとトレイ
• フロントドア1つ、屋外キャビネット用盗難防止3点ロック（南京錠対応）
• 組み立てタイプ
• 冷却：ファン2基、DC48V、上部に設置
• LEDランプ：DC48V、
• LEDランプセンサー：LEDランプのオン/オフ制御に使用

3つの設置方法をサポート：ポールマウント、壁掛け、フロアマウント

• 特徴

• 設置方法

• 換気

空気出口：

空気入口：

• 梱包

キャビネットの梱包は、GB3873-83に準拠した木製ケースで、防湿性と耐衝撃性があります。梱包の外側には、防湿マーク、耐衝撃マーク、方向マークなどが塗装されています。
