IP55 32U 屋外キャビネット
プロダクト細部
屋外コミュニケーション キャビネット
,電気通信装置のキャビネット
IP55 32U 屋外キャビネット エアコン 冷却 / 19 インチラックマウント ダブルウォールベースステーションキャビネット
1仕様
(1) 技術パラメータ
| ポイント | タイプ | 技術パラメータ |
| 構造 | サイズ |
外部寸法 H×W×D 1750×750×750mm 内部寸法 H×W×D 1450×650×650mm (19 円,32U) |
| レイアウト | 1つのコンパートメント | |
| 装置の設置方法 | 19 スタック | |
| ドア | 一つの玄関と,外壁のキャビネットのための特殊な防盗3点ロック (サポートハンドロック) | |
| 材料 | 中壁は0.8mm 外壁は1.5mm 壁の間には20mmのPEF熱隔断があります | |
| 構造 | 溶接した | |
| 侵入防止 | IP55 | |
| 温度制御 | 冷却 | AC220VのエアコンとDC48Vのファン |
| 照明 | LEDランプ | 48VのLEDランプ (動かない) |
| 温度 | 温度 | 作業温度: -40°C ~ +55°C |
| 保存温度: -50°C~+70°C | ||
| 輸送温度: -50°C ~ +70°C | ||
| 湿度 | 相対 の 湿度 | 5% ~ 100% |
| 圧力 | 空気圧 | 62kpa~101kpa (高度0m~5000mに似ている) |
| 放射線強度 | 太陽 放射線 の 濃度 | 1120 × ((1±5%) W/m2 |
(2) アクセサリー一覧
| 違う 違う | ポイント | 量 | ユニット | 仕様 |
| 1 | 屋外電信キャビネット | 1 | セット |
(1) 外部寸法 H×W×D 1750×750×750mm 内部寸法 H×W×D 1450×650×650mm. 19×32U (2) 設備ラック19個を含む1つのコンパートメント. (3) 1 つの玄関と,外壁のキャビネットのための特別な防盗3点ロック (サポートハンドロック) (4) 鉄鋼,二重壁,内壁は0.8mm厚,外壁は1.5mm厚,二つの壁の間に20mmのPEF熱隔熱があります. |
| 2 | エアコン | 1 | セット |
電源:AC220V,50HZ 冷却容量 1500W |
| 3 | 補助直通換気扇 | 2 | PC | DC48V |
| 4 | 環境モニタリングシステム | 1 | セット |
1×環境モニタリングユニット,19°, 1U;NEM-500,SNMP通信 1×煙センサー 1×水センサー 1×温度&湿度センサー 1×ドアセンサー 1×傾斜・衝撃センサー |
| 5 | 電源配送ユニット |
B級 防雷 AC入力: 63A/2P ×1; AC出力 16A/1P×4 DC出力 16A/1P×4 高さ: 4U |
||
| 6 | LEDランプスイッチ | 1 | PC | LEDランプのオン/オフ制御に使用される |
| 7 | LEDランプ | 1 | PC | DC48V |
| 8 | パッケージ | 1 | セット | 木製ケース |
2申請について
ET7575175-EQ Outdoor Telecom Equipment Cabinetは,主に通信/ネットワーク統合サービス,4Gシステム,アクセス/トランスミッション スイッチステーション緊急通信/送信など
3キャビネット説明
3.1内閣の構造そして素材
キャビネットは設備キャビネットで,設備設置ラック19個あり,エアコンと扇風機が玄関にある.
3.2 キャビネット ドアとロック
カビネットドアは組み込み構造を使用します. そしてドア制限装置は開口角を制限することができます. 鍵は盗難防止の3点ロックで,ハンロックをサポートします.すべてのキャビネットドアには,開いたドアセンサーが含まれます環境モニタリングユニットと協力して
4特徴
4.1 機内は防塵・防日・防雨で,屋外で使用される.
4.2 冷蔵庫はエアコンと扇風機を使用する.
4.3 -48VDC照明ランプを含む.
4.4 キャビネットの配置は合理的であり,ケーブルへのアクセス,固定および接地を容易にする.キャビネットの下部には電源ケーブルのための個別入口穴がある.シグナルケーブルと光ケーブル.
4.5 機内で使用されるすべてのケーブル,シールおよび熱隔熱は,耐火材料で作られる.
4.6 キャビネットには,標準的な設置ラック19個が含まれます.
4.7 材料:高品質のガルバン鋼
4.8 表面処理:脱脂,脱粉,耐腐酸化 (または加熱),粉末塗装.
4.9 キャビネットの負荷負荷: ≥600kg
4.10 侵入防止:IP55
4.11 耐火性: GB5169.7A試験に適合する
4.12 機械的強度:各表面は980N以上の垂直圧力を耐える.ドアを開けた後,その外側の端は200N以上の垂直圧力を耐える.
4.13 断熱抵抗: 接地装置とキャビネット・ボディの部分間の断熱抵抗は,2×104M/500V (DC) 未満である.
4.14 抵抗電圧: 接地装置とキャビネット・ボディ部品間の抵抗電圧は3000V (DC) / 1分未満である.
5部品 設置
5.1PDUと環境モニタリングユニットは19"ラックに設置されている.
5.2 エアコンと扇風機がキャビネットのドアに設置されている.エアコンは,キャビネット内の温度が35度に達すると,自動的に2つの扇風機を制御する.扇風機は自動的に動作し始める.
6盗難防止設計
6.1 3点ロック
6.2 接続と固定
(1) 構造とベアリング接続として,解散防止のスレッド接続を使用します.キャビネットを固定するためのアンカーボルトは,熱浸し電熱ボルトを使用します.
(2) ドアヒンジは内部のヒンジモードを使用します.内部設置,内部固定,外部の螺栓なし,内蔵キャビネットドア,これらのデザインは,キャビネットを盗難や水アクセスから保護することができます.構造とベアリング接続として,アンチローズスレッド接続を使用固定キャビネットのためのアンカーボルトは,熱浸し電熱ボルトを使用します.

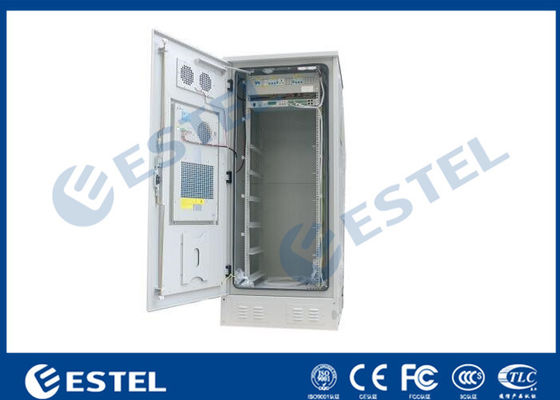

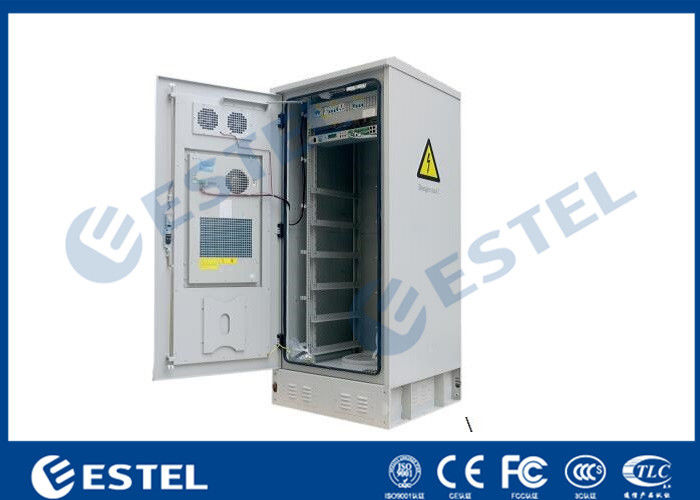

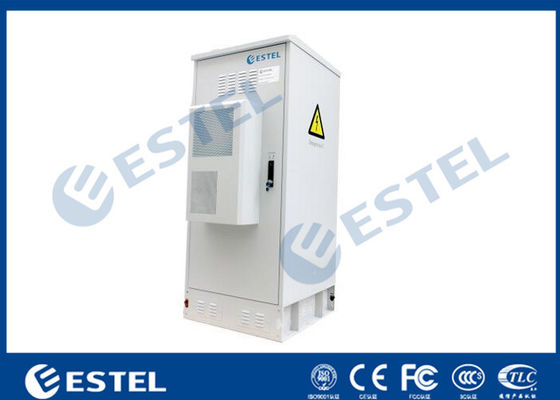

7キャビネット写真
-
