1 Product 説明

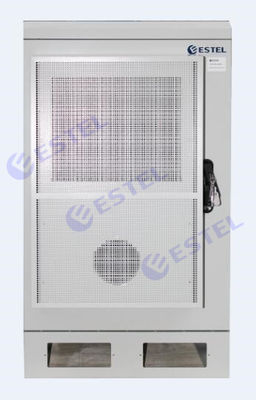

1.1 外見
下の図に示されているように,キャビネットがインストールされた後
1.2 キャビネット構成
このプロジェクトの屋外統合キャビネットの構成は以下のとおりです.
| キャビネットタイプ | 構成 | 量 | 仕様 |
| メインキャビネット | 19インチ標準ラック | 1 | 10U |
| バッテリーホルダー | 1 |
2層 各層 W×D×H 650×650×200mm |
|
| 照明 | 1 | 48V DC,LEDライト | |
| 熱交換器 | 1 |
入力電圧:DC48V 熱交換能力: 120W/K |
|
| 緊急扇風機 | 2 | 48V DC,底盤の空気入口 | |
| 銅棒を磨く | 1 | M6ボルト 10 | |
| バスバー | 1 | M6ボルト 10 | |
| 交流電源と直流電源の配給装置 | 1 |
AC入力: 63A/2P*1 AC出力: 63A/2P*1 DC入力: 63A/1P *1; DC出力: 16A/1P*1; DC出力: 10A/1P*3 DC出力: 6A/1P*3 断路器のブランド:シュナイダー |
|
| ソーセージ | 1 | 8ビットユニバーサルソケット, 220V 16A | |
| 組み込み電源 | 1 |
モデル:NetSure211 C23 DC48V,40A,1U 配送ユニット *1 20A 直流モジュール *2 監視モジュール *1 ブランド:エマーソン |
|
| 環境モニタリングシステム | 1 |
1*環境監視ユニット,1U,SNMP通信 1* 煙センサー 1* 水センサー 1* 温度と湿度センサー 1* 傾きと衝撃の組み合わせセンサー 1* ドアセンサー 電源:DC48V |
|
| ベースシールプレート | 1 | 1セットには8個あり,前から後ろまで2ブロック |
1.3 キャビネットサイズ
単一のキャビネットのサイズは図3に示されています.外側のサイズ:W×D×H 650×650×1150mm
図3
1.4 キャビネット材料
単層のガルバン製鋼 + 熱隔熱:
外層:1.5mmの電熱鋼,内層:20mmのPEF熱隔熱
2 キャビネットの設置
2.1 梱包する
屋外 の 組み込み キャビネット は 一般 に 木製 の ケース に 詰め られ て い ます.パッケージ を 解体 する 時,キャビネット に 損傷 を 及ぼす こと を 避ける よう 注意 し て ください.
2.2 床,壁掛け,柱の設置ステップと寸法
1 陸上
床設置効果図
キャビネットベースサイズとベース拡張ボルト固定穴の位置
2 ) 壁掛け
壁掛け効果図
壁に設置する階段
壁掛けサイズ図
3 ポーランド
ポールマウント効果図
柱の座り台
ポールサイズ
2.3 ベースシールプレート
キャビネットの底を密封する必要がある場合は,底の密封板 (オプション) を使ってノッチを密封し,底の周りを穴を開けます.固定螺栓は,キャビネットの固定装置のM5ステンレス鋼の螺栓です (図 4参照).
図 4
注: セメントの基礎が平らでない場合は,ガシケットまたはスペースシャッターを使用してキャビネットのベースを平らにするのが推奨されます.
