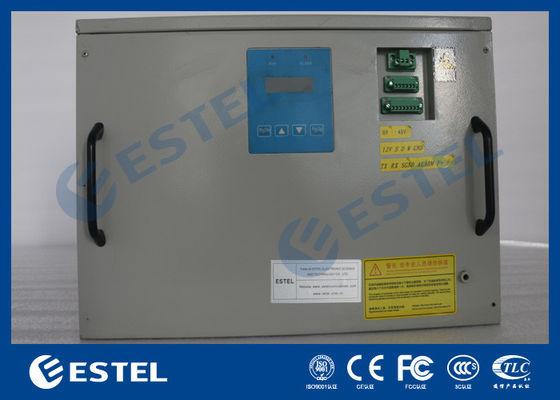

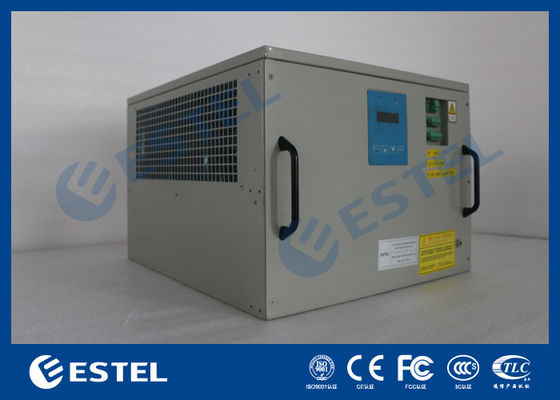

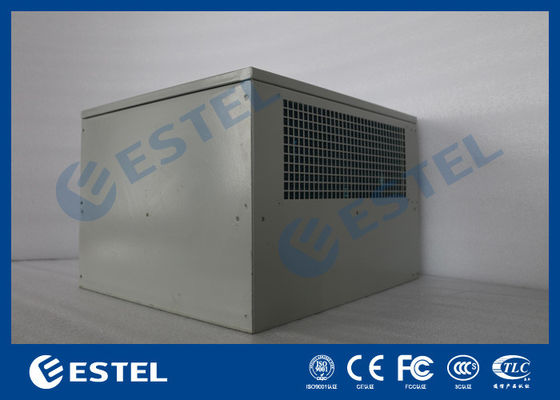

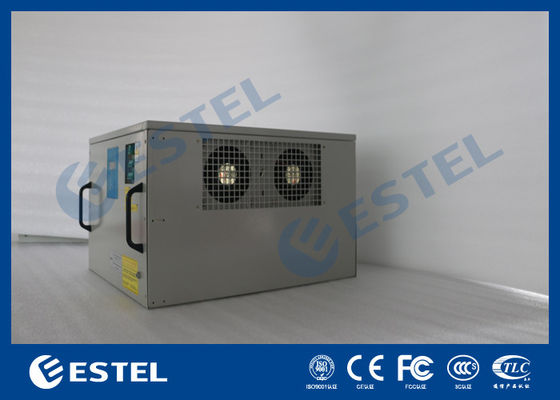

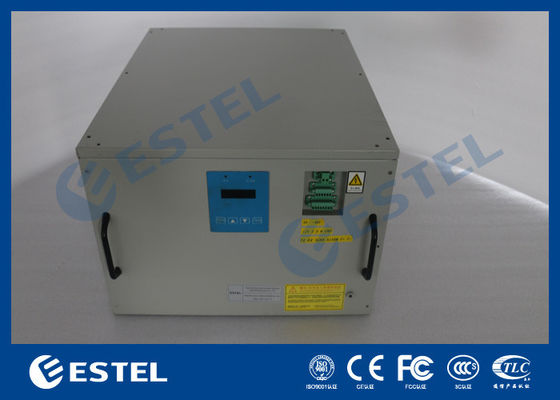

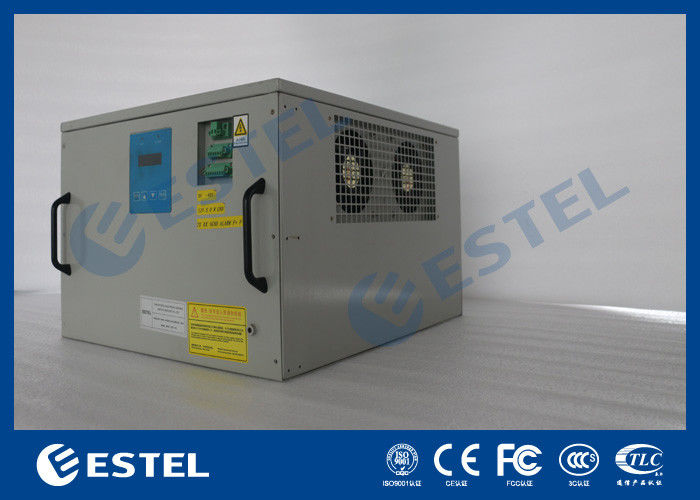

屋外ラックエンクロージャ熱交換器
プロダクト細部
キャビネットの熱交換器
,電気熱交換器
上部に装着された屋外ラック・エンコージング・ヒート・エクスチェンジャー,産業用空気熱交換機
詳細は
| 原産地:中国 (本土) シェンゼン | 熱交換能力:120W/K |
| ブランド名:ESTEL | 熱容量:300/500W (オプション) |
| モデル:HE06-120SEH/T | 入力電圧:DC48V |
| 製品名: 屋外キャビネット用熱交換器 | 定数入力電流: 2.95A |
| 認証:ISO9001,CE,3C,FCC,TLC | 定数入力電源: 142W |
| 蓋材: 鋼鉄 | 作業温度: -20°C ~ +55°C |
| 保護レベル:IP55 | 騒音: 59dB |
| 設置モード:上部に設置 | 尺寸 W×D×H: 482.6×500×310mm |
| OEM サポート | 冷却方法:熱管熱交換器 |
支払いと送料の条件:
| 最低注文量: | 1セット |
| 価格: | 交渉 |
| 支払い条件: | T/T,L/C など |
| 供給能力: | 16月1000セット |
| 配達時間: | 10〜15 営業日 |
| パッケージの詳細: | カートン + 泡 + 木製ケース |
1. テクニカルパラメータ
| モデル | HE06-120SEH/T |
| 性能パラメータ | |
| 定位電圧 (V) | DC48V |
| 定位電流 (A) | 2.95 |
| 熱交換能力 (W) | 1200 |
| 熱器の電源 (W) | 300 |
| 定位電源 (W) | 142 |
| 循環する空気量 (m3/h) | 820 |
| 騒音 (dB(A)) | 59 |
| 冷却剤 | 混合液体 |
| 作業温度 | -20°C ~ 55°C |
| メカニカルパラメータ | |
| インストールモード | 上部に設置 |
| 高さ (mm) | 310 |
| 幅 (mm) | 482.6 |
| 深さ (mm) | 500 |
| コントローラパラメータ | |
| 動作電圧 (V) | DC36~72 |
| 作業温度と湿度 | -20°C~+80°C,RH <90% |
| 温度制御精度 (°C) | 0.1 |
| 電力消費量 (W) | 5 |
| 通信モード | 乾燥接触 RS485,RS232,GPRS |
2記述
熱交換コアの構造上の問題により,従来のプレート熱交換器の電力熱比は4~6に制限されています.熱交換の減衰値は,動作期間後により高くなります.新型ダブルシフォン熱管熱交換器を適用した後,シフォン熱管の2つのグループを通して冷却液の流れ抵抗を低下させ,電力熱比は10以上になります.その間,平行流熱交換技術により,空気抵抗は従来のプレートよりも2/3低い.長期間の運用中に,二倍以上の内部の保守を延長するだけでなく,ほぼ半分のエネルギー消費を節約することができます.
3適用する
この製品は,電信キャビネット,中小規模の電信室,UPS室,屋外ベースステーション室,屋外広告マシン,銀行ATM紙幣交換室などに広く適用されています.
4特徴
(1) 信頼性: 48V DC電源,AC電源が故障してもうまく動作
(2) 低騒音
(3) 腐食 防止: 耐熱 塗装 された 金属 板 は 厳しい 環境 に 耐える
(4) 維持しやすさ: IP55 洗浄用に設計
(5) RoHS 要求に準拠する
(6) 監視: リモコン制御のためのRS485インターフェイスを通じて包括的なアラームと状態レポートを提供
5電気配線図
配線ポート:
0V -48V:電源入力 (電圧入力:DC36 - 65V)
A+B-SGND:RS485通信インターフェース
AL1 AL2:一般的なアラーム出力
F+F-補助直通換気制御出力 (出力電圧:DC48V)
6. システム制御の配線図
7梱包と輸送
配達 担当 者
商品は海路,航空,宅配,陸路,鉄道などで送れる.
次の配達業者を除いて,中国で最高の価格の配達業者を探すこともできます.
8連絡先について
携帯電話:0086~13752765943
電話番号:0086-0755 66600941 について
メール: info@estel.com.cn について
lxf.estel@hotmail.com について
スカイプ:フィオナ・リアン10
-
