42Uは鋼鉄屋外の電気通信のキャビネット5Gの基地局のエンクロージャに電流を通した
プロダクト細部
電流を通された鋼鉄屋外の電気通信のキャビネット
,42U屋外の電気通信のキャビネット
,5G基地局のエンクロージャ
42Uは鋼鉄屋外の電気通信のキャビネット5Gの基地局のエンクロージャに電流を通した
屋外の電気通信のキャビネット5Gの基地局を冷却する42U良質の電流を通された鋼鉄エアコン
1. 適用規模
屋外コミュニケーション キャビネットは4G/5Gシステム、コミュニケーション/ネットワークの統合サービス、アクセス/伝達切換えのようなテレコミュニケーションの基地局で主に、場所、緊急コミュニケーション/伝達、等使用される。
その上、キャビネットは銀行、力、企業、radio&television、教育、通信保全監査、オート機能および研究所等でも使用される
2. 特徴
2.1キャビネットはちり止め、sunproofおよびrainproof、屋外の環境で使用されてである。
2.2キャビネットの冷却はDC48V 1500Wのエアコンを使用する。
2.3キャビネットの上に取付けられている1つの48VDC照明LEDランプを含んで。
2.4 2つのドア センサーを含んで、1つは開放された警報のためにオン/オフLEDランプのために他の1使用される使用される。
2.5固定し、基づいているケーブル アクセスを促進するキャビネットのレイアウトは適度である。キャビネットの底にケーブルの入口がある。
3. 技術的なSpecs
| 項目 | タイプ | 技術的な変数 |
| 構造 | 次元 |
外のり寸法:W*D*H 900*900*2200mm
|
| レイアウト | 1つのコンパートメント | |
| 装置のインストール方法 | 19"棚、42U | |
| ドア | を使って屋外のキャビネット（サポート南京錠）のための1つの正面玄関および3ポイント ロック | |
| 材料 | 絶縁材が付いている電流を通された鋼鉄の、単一の壁 | |
| 進入保護 | IP55 | |
| 表面処理 | 粉コートのペンキ、屋外ポリエステル薄い灰色RAL 7035コーティング | |
| 温度調整 | 冷却 | DC48Vのエアコン |
| 照明 | LEDランプ | DC48V LEDランプ |
| 電力配分 | 電力配分装置 |
DCの出力MCB 63A/1P*1 DCの出力MCB 32A/1P*1 DCの出力MCB 16A/1P*2 |
| 温度 | 実用温度 | -40°C | + 75°C |
| 保管温度 | -50°C | + 70°C | |
| 輸送の温度 | -50°C | + 70°C | |
| 湿気 | 相対湿度（RH） | 5%~99% |
| 空気圧 | 空気圧 | 62kPa | 0m | 5000mの高度類似した）に101kPa （ |
| 他の特徴 | 炎遅延 | GB5169.7テストにA従いなさい |
| 絶縁抵抗 | ≥2×104M/500V （DC） | |
| 抵抗電圧 | ≥3000V （DCの）/1min |
4. 3Dデッサン
5. 電気装置
5.1エアコン
キャビネットはキャビネットのドアに取付けられている1台のDC48V 1500Wのエアコンを含んでいる。
次は変数データである:
| プロダクト モデル | E135001500 | |
| 次元、重量及び台紙 | ||
| 外のり寸法（D） H X W X | MM | 745x449x200 |
| 重量 | KG | 28 |
| 方法の取付け | 半埋め込まれた土台 | |
| 適用 | 屋外 | |
| 環境保護及び性能 | ||
| 働く温度較差 | ºC | -15から+55 |
| 騒音レベル | dB （A） | 65 |
| IPの等級 | IP | IP55 |
| 冷却剤 | R134a | |
| 迎合的なセリウム及びRoHS | 肯定 | |
| 冷却容量及び操作上データ | ||
| 内部気流 | M3/h | 400 |
| 力Consumption@L35 /L35 | W | 425 |
| 最高の流れ | 15 | |
| 力、頻度及び範囲 | ||
| 入れられた電圧 | VDC | DC48V |
| 頻度 | HZ | ------ |
5.2電力配分装置
DCの出力MCB 63A/1P*1
DCの出力MCB 32A/1P*1
DCの出力MCB 16A/1P*2
5.3 LEDランプ
LEDランプは写真の下のキャビネットの上に取付けられている48VDC見るである
6. ケーブルの記入項目
キャビネットの底の使用ケーブル腺

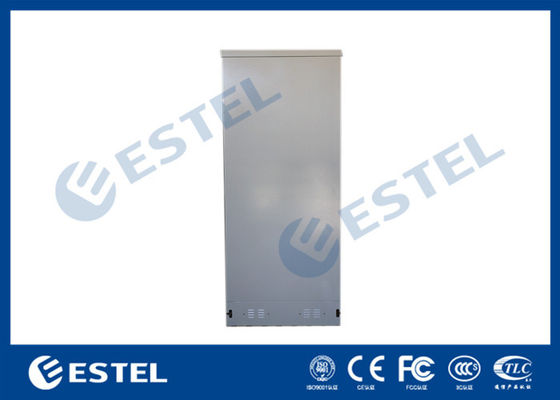

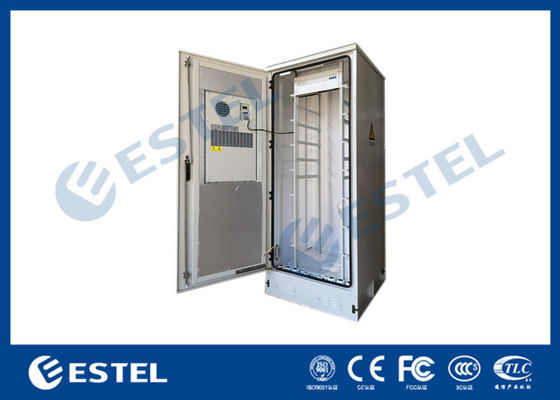

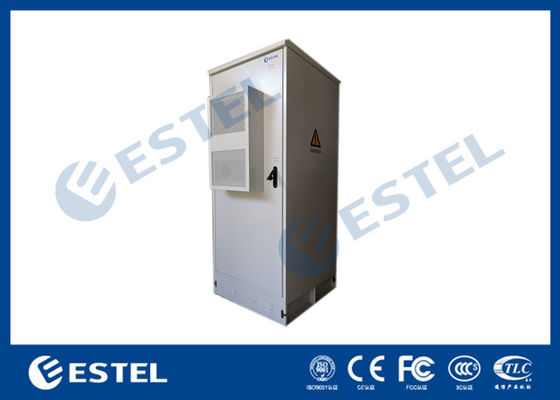

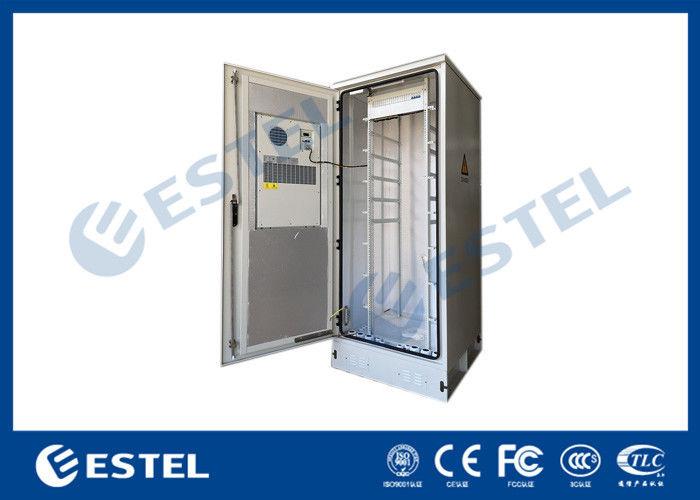

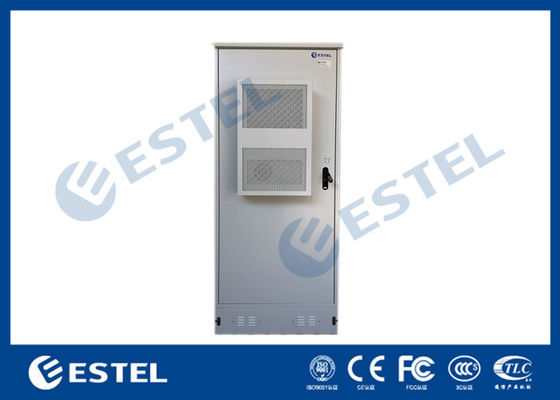

7. キャビネット映像
8. キャビネットの細部
-
