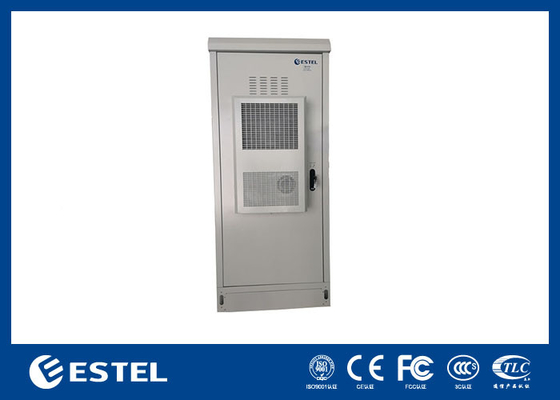

単一の壁IP55は40U屋外の電気通信のキャビネットの反腐食を防水する
プロダクト細部
単一の壁の屋外の電気通信のキャビネット
,IP55 40Uの屋外の電気通信のキャビネット
,単一の壁40Uの棚
シングルウォール IP55 防水 40U 屋外通信キャビネット 防腐
1.屋外電信キャビネットテクニカルパラメータ
| ポイント | タイプ | 技術パラメータ |
| 構造 | サイズ | 外部寸法:W×D×H 900×900×2100mm |
| レイアウト | 1つのコンパートメント | |
| 装置の設置方法 | 19インチラック 40U | |
| ドア | 一つの玄関と,外壁のキャビネットのための3点のロック (サポート・ハンドロック) | |
| 材料 | シングルウォールで隔熱された鋼 | |
| 熱隔離 | 20mmPEF | |
| 侵入防止 | IP55 | |
| 温度制御 | 冷却 | エアコンと扇風機 |
| 照明 | LEDランプ | LEDランプ |
| 温度 | 温度 | 作業温度: -40°C ~ +55°C |
| 保存温度: -50°C~+70°C | ||
| 輸送温度: -50°C ~ +70°C | ||
| 湿度 | 相対 の 湿度 | 5% ~ 100% |
| 圧力 | 空気圧 | 62kpa~101kpa (高度0m~5000mに似ている) |
| 放射線強度 | 太陽 放射線 の 濃度 | 1120 × (1±5%) W/m2 |
2IP55テレコム・キャビネットプロフィール
我々は10年以上の技術を持っている. 我々は,外部の電信キャビネットと温度制御ソリューションを生産しています.
R & D,生産,輸出経験
3閣僚の利点
(1) エアコン,環境モニタリングシステム,直線器システム,電源配送,インバーター,バッテリー,光ファイバーを屋外通信キャビネットに統合できます.
(2) キャビネット材料: 鋼筋,不老鋼,アルミ,冷たい鋼はオプションです.
(3) 各種キャビネットの設置方法:地面固定,壁固定,柱固定.
(4) キャビネット冷却方法:エアコン,熱交換器,TEC,扇風機はオプションです.
(5) キャビネットタイプ:機器キャビネット,バッテリーキャビネット,電源キャビネット (単体コンパートメント,2つのコンパートメント,複数コンパートメント)
(6) 私たちはプロの設計エンジニアを持っています. 正確にカスタムでできます.
(7) 屋外キャビネット 高い保護レベル,IP55,IP65,IP66,防水,防塵,厳しい屋外環境で使用できます.
(8) 組み込みドア構造,3点ロック,外部のスリースなし,盗難防止を強化します.
(9) メーカーからの直接販売で利益率を上げます.
(10) 厳格な品質検査と安定した品質
(11) 迅速な配送,配達時間について心配する必要はありません.
(12) 完ぺきな販売後サービス
4屋外通信キャビネットの特徴
(1) キャビネットは防塵,防日,防雨,IP55保護レベルです.
(2) キャビネット 冷却:エアコンと扇風機
(3) キャビネットの配置は合理的で,ケーブルへのアクセス,固定,接地を容易にする.電源ケーブル,信号ケーブル,光ケーブルには個別にケーブル入口がある.
(4) 接地棒を入れます
(5) SNMP通信の環境モニタリングシステムを含む.
(6) 電力配送は,顧客の実際の需要に基づいてカスタマイズすることができます.
(7) テレコム直線器系はカスタマイズできます.
5キャビネット用品リスト
|
違う 違う |
ポイント |
量 |
ユニット |
仕様 |
|
1 |
屋外電信キャビネット |
1 |
セット |
(1) 外部寸法 W×D×H 900×900×2100mm (2) 1つのコンパートメント: 40U 標準 19 "ラックを含む (3) 外壁キャビネットのための1つの玄関と3点防盗ロック (サポートハンドロック) (4) 材料: 熱隔熱付きの単壁のガルバン製鋼 (5) IPレベル:IP55 (6) 下部にケーブルが入力 (7) 接地銅棒を含む |
|
2 |
エアコン |
1 |
セット |
エアコン 冷却容量 1500W 電源:AC220V,50Hz |
|
3 |
扇風機 |
1 |
セット |
2つのAC220V扇風機と1つの温度調節器 |
|
4 |
環境モニタリングシステム |
1 |
セット |
1×環境モニタリングユニット,19",1U; AC220V,RS485とSNMP通信をサポート 1×煙センサー 1×水センサー 1×温度センサー 1×ドアセンサー |
|
5 |
ACとDC電源配送ユニット |
1 |
セット |
B級 防雷 AC入力: 63A/2P×1 AC出力 16A/1P×4 DC出力: 16A/1P×4 高さ: 4U |
|
6 |
LEDランプスイッチ |
1 |
PC |
LEDランプのオン/オフ制御に使用される |
|
7 |
LEDランプ |
1 |
PC |
AC220V,キャビネットの照明に使用される |
|
8 |
パッケージ |
1 |
セット |
木製ケース |
6テレコム 矯正システム
モデル:ET48450P200 写真
矯正器系 ET48450P200 紹介
ET48450P200ハイブリッド電源システム用の19インチのサブラックで,13Uの高さのコンパクトなデザインで,ファイバーとマイクロ波伝送,アクセスデバイス,スイッチの重要なアプリケーションニーズを満たしています.システムの最大電力は450Aです,AC入力/DC入力/バッテリー/負荷MCB.ケーブルはMCBとバスバーでフロントアクセスしています.
主要 な 特徴
-
幅広く入力電圧範囲:直流器では85〜290VAC,MPPTでは120〜420VDC
-
エーテルネット,SNMP,ModBus,RS485通信インターフェースをサポート
-
矯正器,MPPTとコントローラは,ホットプラグ,簡単で迅速なオンライン保守
-
低コストで高効率で96%まで
| テレコム 矯正システム - ET48450P200 | |||||
| サイズ | W482 x D350.6 x H13U, ≤40kg (モジュールなし) | ||||
| 冷却モード | 自然冷却 | ||||
| メンテナンスモード | フロントメンテナンス | ||||
| 保護レベル | IP20 | ||||
| インプット分布 | |||||
| AC | DC | ||||
| 入力モード | 380VAC 三相 | 120VDC~420VDC | |||
| 入力頻度 |
45~65Hz,定数値:50Hz/60Hz |
/ | |||
| インプット容量 | 100A/4Px1 | 25A/2Px4 | |||
| SPD | 20kA/40kA,8/20μs | ||||
| 生産の分布 | |||||
| 整形器モジュール | ソーラーモジュール | ||||
| 出力電圧 |
-42歳-58VDC 定数値: -53.5VDC |
-42歳58VDC,名値: -54.5VDC |
|||
| バッテリーブレーカー | 250A/1P x3 ((125A/3P x 3) | ||||
| ロードブレーカー |
LLVD: 125A/P x 2, 25A/1P x 1, 1 余分な pos BLVD: 125A/1P × 2, 6A/1P × 2 |
||||
| DC SPD | 10kA/20kA 8/20μs | ||||
| モジュール | |||||
| 整形器モジュール | ソーラーモジュール | ||||
| 入力電圧 | 85~290VAC,定数 220VAC | 120~420VDC,定数 340VDC | |||
| 効率性 | >96% | >96% | |||
| 定数電源 | 3000W ((176から290VAC) | 3000W ((200から420VAC) | |||
| 作業温度 | -10°C~+75°C(全出力は55未満)°C) | -10°C~+75°C(全出力は50未満)°C) | |||
| コントローラー | |||||
| 信号入力 | 7 乾燥した接触 | ||||
| アラーム出力 | 4 AI (2 つのバッテリー温度,1 つの環境温度,1 つの燃料レベルセンサー), 1 RS485, 7 DI | ||||
| 通信港 | RS485,SNMP | ||||
| 表示モード | LCD | ||||
| 環境 | |||||
| 動作温度 | -10°C ~+50°C | ||||
| 貯蔵温度 | -40歳°C ~+75°C | ||||
| 動作湿度 | 5%~95% (凝縮しない) | ||||
| 高さ | 0~4000m (海拔が3000m圏内である場合)~4000m,最大動作温度が1減°C標高が200m上昇すると) | ||||

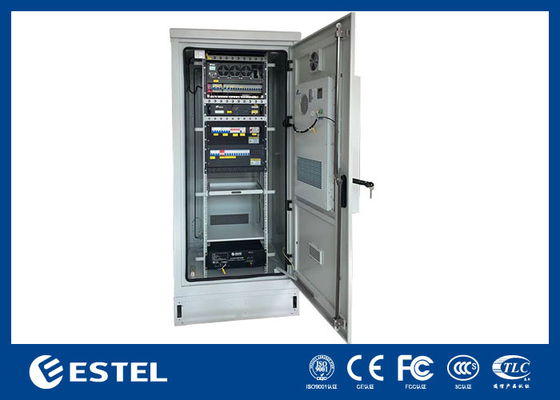

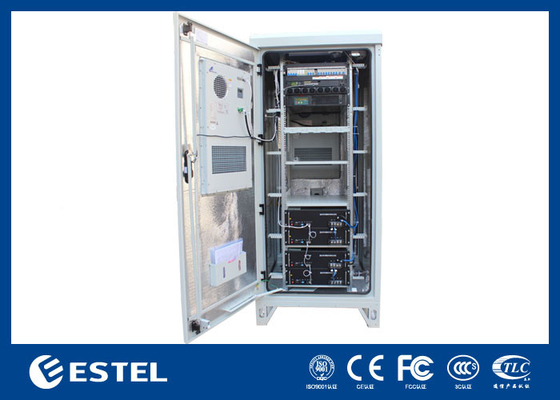

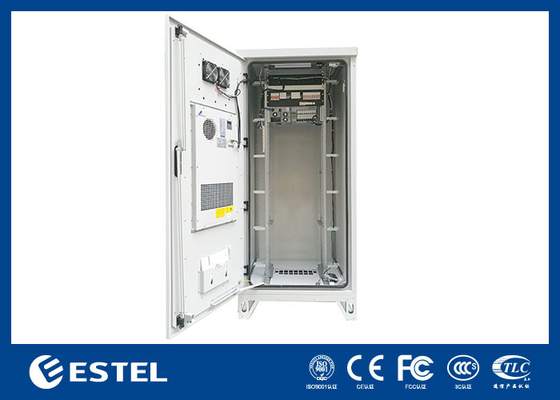

7室外通信キャビネットの図
8カスタマイズされたキャビネット写真
9IP65 証明書 屋外通信キャビネット
10. 屋外通信キャビネットのアプリケーション
11梱包と配送
私たちのパッケージは 防腐料のない複合材で 木材/固木ではありません
ISPM 15 条 2 に準拠する1国連FAOが発行する 防水・防震・輸出用
12. 他の屋外通信キャビネット写真
-
