遠隔監視システムおよび配電の防水 40U 屋外のテレコム キャビネット
プロダクト細部
監視システム屋外テレコム キャビネット、リモート監視屋外テレコム キャビネット、防水屋外テレコム エンクロージャ
,Remote Monitoring Outdoor Telecom Cabinet
,Waterproof Outdoor Telecom Enclosure
防水40U 屋外通信キャビネット リモコンモニタリングシステムと電源配送
1屋外テレコム キャビネット 説明
この屋外通信キャビネットは ESTELによって設計・製造されており,高品質の電熱鋼ででき,防腐剤と紫外線粉末で塗装され,IP55保護グレードです.キャビネットは2100mm高さ 900mm幅 900mm深さ電力システム,雷防護と接地システム,温度制御システム,照明システム,ユーザー機器の設置スペースを備えています
2屋外通信キャビネットの特徴
- 防水 防塵
- 輸入シールベルトで封印され,防水設計と空気フィルター装置により,効率的な保護を実現するIP 55
- 金属鋼
- 盗難防止の3点ロック
- キャビネットには,標準的な設置ラックが19個含まれています.
- キャビネット冷却 220ACエアコン冷却システムを使用
- -48VDC照明ランプを含む.
- キャビネットの配置は合理的で,ケーブルへのアクセス,固定,接地が容易になります.
- キャビネットの下部には電源ケーブル,信号ケーブル,光ケーブルの入口穴がある.
3表 1 標準の遵守
| スタンダード | 記述 |
| GB/T 17626.7-1998 | 電磁互換性 |
| GB4706 について1 | 家庭用電器と同様の用途の電気機器の安全性 |
| GB4798 について1 | 電気および電子製品のアプリケーションに存在する環境条件 - 保存 |
| GB4798 について2 | 電気・電子製品のアプリケーションにおける環境条件 - 輸送 |
| GB4798 について3 | 電気および電子製品のアプリケーションに存在する環境条件 - 使用 |

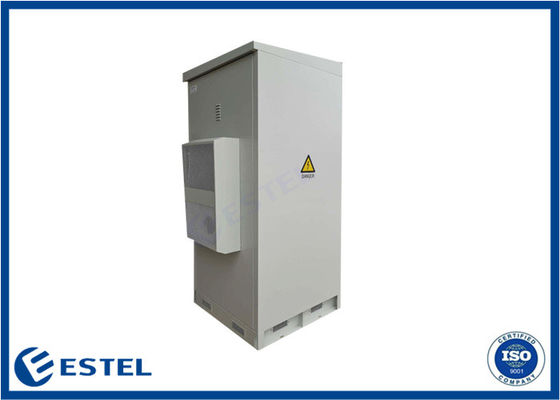

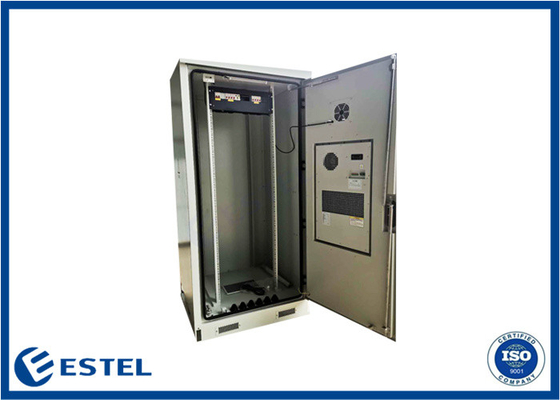

- キャビネット 写真 と 図
- テクニカルパラメータ
| ポイント | タイプ | 技術パラメータ |
| 構造 | サイズ |
外部寸法:W*D*H 900*900*2100mm 内部寸法:W*D*H 800*800*1800mm |
| レイアウト | 1つのコンパートメント | |
| 装置の設置方法 | 19 スタック,40U | |
| ドア | 一つの玄関と,外壁のキャビネットのための3点のロック (サポートハンドロック) | |
| 材料 | シングルウォールで隔熱された鋼 | |
| 熱隔離 | 20mmPEF | |
| 侵入防止 | IP55 | |
| 温度制御 | 冷却 | エアコンと扇風機 |
| 照明 | LEDランプ | LEDランプ |
| 温度 | 温度 | 作業温度: -40°C ~ +55°C |
| 保存温度: -50°C~+70°C | ||
| 輸送温度: -50°C ~ +70°C | ||
| 湿度 | 相対 の 湿度 | 5% ~ 100% |
| 圧力 | 空気圧 | 62kpa~101kpa (高度0m~5000mに似ている) |
| 放射線強度 | 太陽 放射線 の 濃度 | 1120 × (1±5%) W/m2 |
4キャビネットアクセサリー一覧
| 違う 違う | ポイント | 量 | ユニット | 仕様 |
| 1 | 屋外電信キャビネット | 1 | セット |
(1) 外部寸法:W*D*H 900*900*2100mm (2) 1つのコンパートメント: 19~40U (3) 玄関1つ,外壁のキャビネット (サポート・ハンロック) の3点ロック (4) 材料:ガルバン化鋼,単壁隔熱 |
| 2 | エアコン | 1 | セット | 冷却容量 1500W 電源 AC220V 50Hz |
| 3 | 補助直通換気扇風機 | 2 | PC | AC220V |
| 4 | 環境モニタリングユニット | 1 | セット | 1U AC220V SNMP通信をサポート |
| 5 | 水センサー | 1 | PC | |
| 6 | 煙センサー | 1 | PC | |
| 7 | 温度と湿度センサー | 1 | PC | |
| 8 | ドアセンサー | 1 | PC | |
| 9 | LEDランプ | 1 | PC | AC220V |
| 10 | 電源配送ユニット | 1 | セット |
B級 防雷交流入力: 63A/2P *1;交流出力: 16A/1P*4; DC出力: 16A/1P*4 入力電圧 AC220V |
| 11 | パッケージ | 1 | セット | 木製ケース |
5エアコンのデータシート:
1) 製品導入
1.1. エアコンはキャビネットのために自社開発した冷却製品の1種類です.それはキャビネット内部熱が非常に大きい場所に適用されます.内部電子機器は環境温度に敏感で,内部と外部から完全に隔離されるべきです.この製品には複数の機能,高い信頼性があり,電源を入れると複雑なデバッグなしで動作を開始できる機能があります.
1.2内部循環空気経路の扇風機は,蒸発器のフィンを介して空気熱交換を行うために,上側から熱い空気を吸収し,冷却空気を下側から送ります.温度を下げる目的を達成するためにキャビネット内の空気はサイクルすることができます一方,外側の循環空気道にある扇風機は,外側の冷たい空気を下側から吸収し,熱交換後に上側から熱い空気を放出します.
6. あなたの選択のための様々な冷却システム
- 自然換気冷却システム
- DC/AC エアコンの冷却システム
- 交換器冷却システム
- 扇風機冷却システム
- TEC冷却システム
7梱包と輸送
キャビネットパッケージは,輸出に適した無煙木箱を使用します.このパッケージは,安全な輸送を保証するために,湿度,抗衝撃およびスロングです.
8床の固定
- キャビネットには耐腐蝕コーティング付きの接地銅棒が含まれています.ワイヤリング接続端末に十分な螺栓があります.
- キャビネットの金属部分は相互接続され,接地棒で接続されるべきです.任意の2つの点間の接続抵抗は0.1Ω未満です.
- キャビネット内の他の装置の保護接地が接地棒に接続されるべきです.
-
