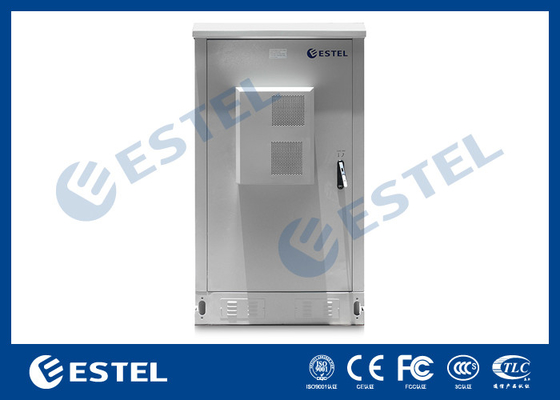

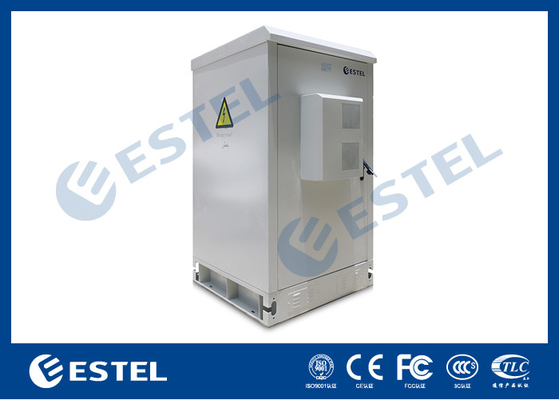

19インチの装置ラックは鋼鉄屋外の基地局のキャビネットのDC48Vのエアコンが付いている屋外の電気通信のキャビネットに電流を通した

1。床-取付けられたキャビネットの紹介

屋外のキャビネットは電気通信オペレータの移動式テレコミュニケーションの場所、屋外の小さい避難所、鉄道の電気制御キャビネット、電子警察、コミュニケーション基地局、屋外の空気検出の場所、太陽制御キャビネット、等で広く利用されている。

2.Cabinetは特色になる

密集した、軽いdouble-walled設計
最も高い腐食保護
統合された屋根を特色にする
版の厚さ:1.5mm
熱絶縁材を使って、紫外線保護を使ってポリエステル粉のコート
極度な温度のためのPURの無孔のガスケット適した
十分に溶接された設計は、完全、必要なアセンブリ供給しなかった
表面の終わり:油を取り除いて、ピクルスにする、リンの洗浄、クリーニングおよび粉は塗った

3. キャビネットの指示

このキャビネットは高い1800mmおよび広い1000mmおよび深い1000mmである。このキャビネットは安定した内部棚の気候の高い条件とプロジェクトのための適した解決を表す。彼らはコラムに土台のためにとりわけ設計されている。


4.Optional付属品:


●冷却の解決:私達は温度を制御するためにエアコンを採用しキャビネットの中の最もよい働く条件を保障する。
●電力配分装置:パワー系統の正常運営および設備保全の条件を満たすことができる
●センサー:開けられる状態は内部温度、湿気、火/煙、ドアによってを監察できる。
●ライト:一つLEDの管ライトはinsdeをつけるのためトップ・カバーで固定されてであり。
●電気通信装置、動力源、温度調整装置および他の付属品が装備されているべき強い棚の内部。
●デジタル表示装置温度設定、温度警報、温度変数内部および外側、および他のいろいろな種類の警報情報、等。


5.Cabinet技術的な変数

6.キャビネットの紹介

• キャビネットの構造

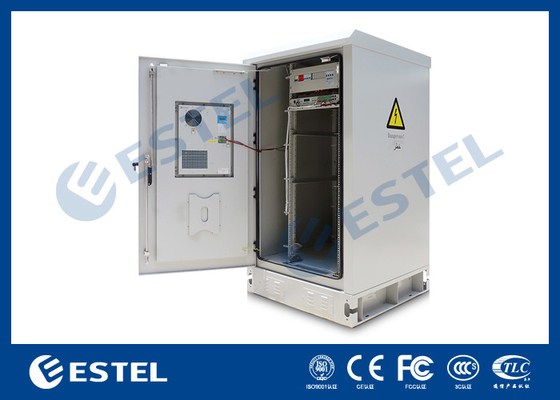

キャビネットは19"を装置のインストールの棚含んでいる。キャビネットは正面玄関に取付けられている裏口に取付けられている2台のエアコンを、1および別のもの含んでいる。

• キャビネット ドアおよびロック

キャビネットは1つの正面玄関および1の裏口を含んでいる。キャビネット ドアは埋め込まれた構造を使用する。ドアの入り口の角度は110°andがドアの限界装置開始角度を限ることができるより大きい。ロックは南京錠を支えるtheftproof 3ポイント ロックである。各キャビネット ドアは環境の監視ユニットとともに働く開放されたセンサーを含んでいる。


7. 特徴

• キャビネットは屋外の環境で使用されるrainproofである、およびちり止め、sunproof。
• キャビネットの冷却の使用エアコン。
• -48VDCの照明LEDランプを含んで。
• キャビネットは電源異常警報、ドアの開いた警報、温度および湿気警報を送ることができる力および環境の監視ユニットを、煙探知器、水警報等含んでいる。
• 固定し、基づいているケーブル アクセスを促進するキャビネットのレイアウトは適度である。キャビネットの底で、送電線、信号ケーブルおよび光ケーブルのため別にケーブルの入口である。
• キャビネットで使用されるすべてのケーブル、シーリングおよび熱絶縁材は炎-抑制材料からなされる。
• キャビネットは19"を標準的な設置棚含んでいる。

8.技術的なSpecs


（1）適当な環境の状態:
実用温度:-40°C | + 55°C
保管温度:-50°C | + 70°C
輸送の温度:-50°C | + 70°C
相対湿度（RH）:5%~99%
空気圧:62kPa | 0m | 5000mの高度類似した）に101kPa （

• 材料:良質は鋼鉄に電流を通した
• 表面処理:、油を取り除き、さびないリン酸で処理するか、（または電流を通すこと）、塗られる粉derusting。
• キャビネットの負荷軸受け:≥600kg
• 進入保護:IP65
• 炎遅延:GB5169.7テストにA従いなさい
• 絶縁抵抗:装置およびキャビネットの身体部分を基づかせていること間の絶縁抵抗は2×104M/500V （DC）より低くない。
• 抵抗電圧:抵抗電圧間で基づいている装置およびキャビネット身体部分あるない低いより3000V （DCの）/1min。

機械強さ:各表面は直立した圧力>980Nに耐えることができる;ドアが開いていた後、外端は直立した圧力>200Nに耐えることができる。


9。次元の図表

部品の取付け

LEDランプ、LEDランプはキャビネットの上でセンサー、煙センサー、ドア センサーおよび温度及び湿気センサー取付けられている。




水センサーはキャビネットの底で取付けられている。






PDUおよび環境の監視ユニットは19"で棚取付けられている。



キャビネットは裏口に取付けられている全く2台のエアコン、正面玄関に取付けられている1台のエアコンおよび他を含んでいる。




ケーブルの入口

き線ケーブルおよび他の外的なケーブルは完全に最下のワイヤーで縛る方法を使用する。



保護を基づかせていること


• キャビネットはanti-corrosionコーティングが付いている銅棒を基づかせていることを含んでいる。関係ターミナルをワイヤーで縛るための十分なねじがある。
• キャビネットの金属部分は棒を基づかせていることと相互に連結され、接続されるべきである。何れかの2ポイント間の関係の抵抗は0.1Ωより低い。
• キャビネットの中の他の装置の保護接地は基づいている棒に接続されるべきである。
