20U 1.2m 高さ 床 装着 屋外 装具 19 インチ 棚 キャビネット
プロダクト細部
床に装着された外壁の囲み 20U
,19インチガルバニズされた鋼のラック
,PEF絶縁 19 インチラックキャビネット
20U 1.2m 高さ 床に装着屋外囲み19 インチラック設備キャビネット
1.20Uテレコムキャビネット
● 屋外 の 重工 建築
● 20 台 の ラック (RU),標準 19 台 の 鉄道
● 前部 アクセス (後部 アクセスオプション)
● 盗難 防止 の 3 点 の 鍵 システム,支える 掛け鍵
● 外部 に 粉末 を 塗り,腐食 に 抵抗 する
● 標準 色: 淡い グレー,RAL7035. オーダーメイド 色 も 入手 でき ます.
● キャビネット の 下部 に ある ケーブル の 入口
● 接地 棒 を 入れる
● ドア ストップ を 入れ て ください
● 任意 の 冷却 ソリューション: 扇風機 換気 エアコン 熱交換器
2. キャビネット IP グレード
IP55の防護です. 顧客が要求する IP65のキャビネットを用意できます.
- 重厚のガルバン製だ
- 前ドアと後ドアが標準的な3点防盗ロックを使用します. ドアロックは上,中,下3点ロック構造を形成します.鍵の効果は安全で信頼性があります.
- 標準的な19インチ 固定柱
- 鋼のデッドロックシステムロックで固定されたドア (サポートPADLOCK)
- それは"直接埋葬"によって,地面の根または地面上の柱ベースシステムにインストールされています
-ケーブル入口は ベースから標準で サイドや屋根の入口は 要求に応じて利用できます
3閣僚の指示
このシリーズは,多くのオプションで,本当に安全のカスタマイズされたソリューションを提供することができます.電子機器の気候制御環境を提供すること電子機器の安全で気候制御された環境を提供します.
このキャビネットは高さ1200mm,幅600mm,深さ600mmです. このキャビネットは,屋外棚の要件のための究極の選択です.
- 標準的な準拠性 テーブル
| スタンダード | 記述 |
| GB/T 17626.7-1998 | 電磁互換性 |
| GB4706 について1 | 家庭用電器と同様の用途の電気機器の安全性 |
| GB4798 について1 | 電気および電子製品のアプリケーションに存在する環境条件 - 保存 |
| GB4798 について2 | 電気・電子製品のアプリケーションにおける環境条件 - 輸送 |
| GB4798 について3 | 電気および電子製品のアプリケーションに存在する環境条件 - 使用 |
- キャビネットTエクニカルパラメータ
| 構成 | ポイント | 技術パラメータ |
| キャビネット | モデル | ET6060120-EQ |
| 保護レベル | IP55 | |
| 外的な次元 | H1200mm × W600mm × D600mm | |
| 内部次元 | 19インチ20U | |
| 材料 |
シングルウォールで 厚さ1.2mm 軸承部品の厚さ: 2.0mm |
|
| 断熱装置 | PEF | |
| コーティング | Pオリエスター粉末塗装 | |
| 色 | RAL7035 | |
| ロック | 盗難防止の3点ロックシステム | |
| ハンジ | 内部のヒンジ | |
| インストールオプション | 床に固定 | |
| ケーブルルーティング | キャビネットの底からケーブルを入力して外します | |
| メンテナンス | 玄関と裏のドア | |
| 冷却 |
AC エアコン |
500W 220VAC 50Hz 玄関に設置 |
| ほか | LEDランプ | |
| 入口警備のスイッチ | ||
| 環境 | 作業温度 | -40°C~+55°C (+太陽放射線) |
| 貯蔵温度 | -40°C~+70°C | |
| 作業湿度 | 5%~95% (凝縮がない) | |
| 作業高度 | 0~4000メートル | |

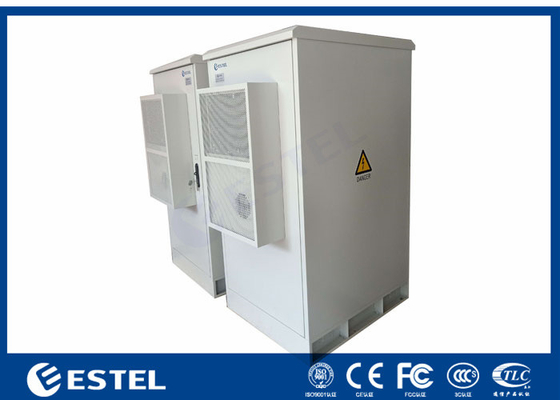

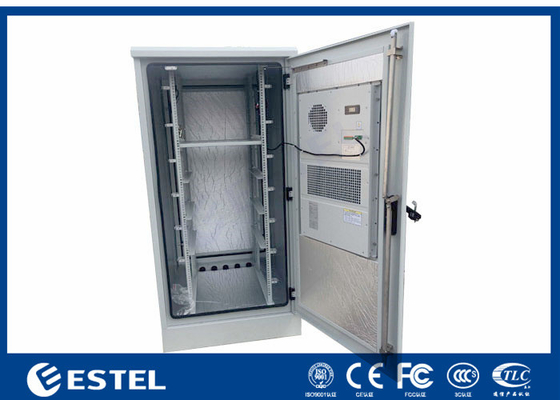

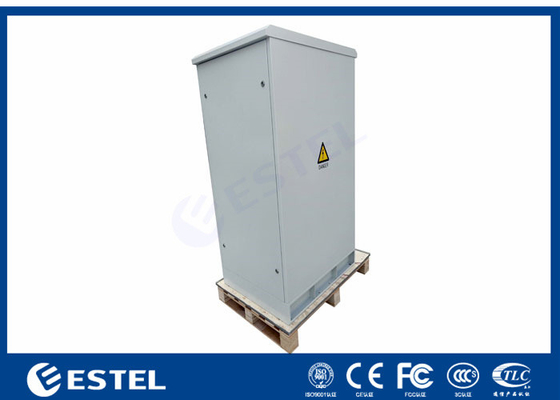

- キャビネット写真
エアコンのデータシート:
1) 製品導入
2) エアコンは,キャビネットのために自社開発した冷却製品の1種類です.キャビネット内部熱が非常に大きい場所に適用されます.内部電子機器は環境温度に敏感で,内部と外部から完全に隔離されるべきです.この製品には複数の機能,高い信頼性があり,電源を入れると複雑なデバッグなしで動作を開始できる機能があります.
3) 内部循環空気経路の扇風機は,蒸発器のフィンを介して空気の熱交換を行うために上側から熱い空気を吸収し,冷却空気を下側から送ります.温度を下げる目的を達成するためにキャビネット内の空気はサイクルすることができます一方,外側の循環空気道にある扇風機は,外側の冷たい空気を下側から吸収し,熱交換後に上側から熱い空気を放出します.
4)
5) エアコンの技術パラメータ
6) 設置図
8.異なる冷却システムあなたの選択のために
- 自然換気冷却システム
- DC/AC エアコンの冷却システム
- 交換器冷却システム
- 扇風機冷却システム
- TEC冷却システム
P 9. 梱包と輸送
キャビネットパッケージは,輸出に適した無煙木箱を使用します.このパッケージは,安全な輸送を保証するために,湿度,抗衝撃およびスロングです.
-
