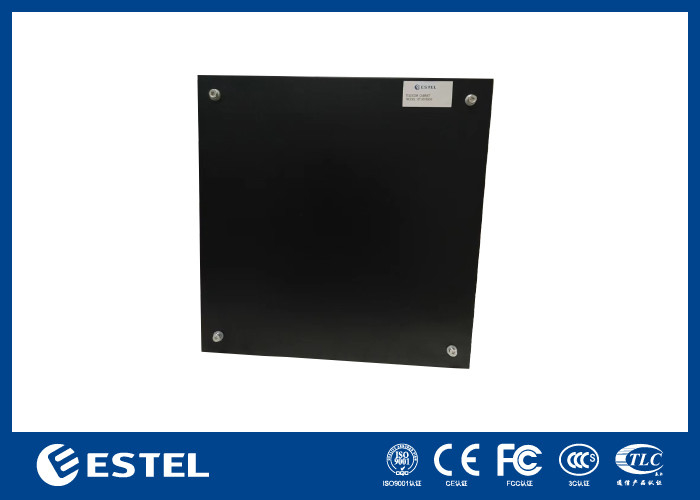

1つの玄関 テレコム 屋外キャビネット 鋼筋ガルバン 壁に装着
プロダクト細部
テレコム 外壁掛けキャビネット
,一つのフロントドアテレコム屋外キャビネット
,壁掛けテレコム屋外キャビネット
壁に装着された外用ガルバナイズドスチール外用電信キャビネット
1壁に設置されたキャビネット紹介
外部キャビネットは,通信事業者 移動通信サイト,外部の小さなシェルター,鉄道の電気制御キャビネット,電子警察,通信基地局,屋外空気検知ステーションソーラー・コントロール・キャビネットなど
2. キャビネット特徴
コンパクトで軽い単壁設計
腐食に対する最高保護
統合屋根を備えています
プレートの厚さ: 2.0mm
熱隔熱 紫外線保護のポリエステル粉末コーティング
極度の温度に適したPUR型不孔密封物
完全に溶接された設計,完全な供給,組み立てを必要としません
表面仕上げ: 脱脂,漬け,リン水洗浄,清掃,粉末塗装
3閣僚の指示
このキャビネットは,高さ500mm,幅500mm,深さ150mmで,安定したラック内の気候に対する高い要求を持つプロジェクトに適したソリューションです.柱に設置するために特別に設計されています.
4選択用アクセサリー
●電源配送ユニット:電源システムの正常な動作と設備の保守の要件を満たすことができます
●センサー:内部温度,湿度,火/煙,ドアが開いている状態を監視できます.
● 光: 1 片 LED 管灯は内側を照らすため,上部蓋に固定されています.
● 内側には電信設備,電源,温度制御装置,その他の付属品を備える強力なラックがあります.
● 温度 設定,気温 警報,内外 の 気温 パラメータ,その他 あらゆる 警報 情報 を デジタル 表示 する.
5. キャビネットTエクニカルパラメータ
| 構成 | ポイント | 技術パラメータ |
| キャビネット | モデル | ET501550W |
| 保護レベル | IP66 | |
| 外的な次元 | H500mm × W500mm × D150mm | |
| 内部次元 | 固定プレート付きの1つのコンパートメント | |
| 材料 | プレートの厚さ: 2.0mm | |
| 断熱装置 | 選択可能 | |
| コーティング | ポリエステル粉末コーティング | |
| 色 | ブラック | |
| ドア | 一つの玄関4つのM8スクリューで固定する | |
| ハンジ | 内部のヒンジ | |
| インストールオプション | 壁掛け | |
| ケーブルルーティング | キャビネットの底からケーブルを入力して外します | |
| 冷却 | DCエアコン | 選択可能 |
電力配給ユニット | AC入力:1×2P/63A AC SPD:SPD40/60KA AC出力:5×1P/16A DC出力:1×1P/32A,2×1P/16A,2×1P/6A | |
| センサー (オプション) | 2pcs × ドアセンサー,1pc ×温度と湿度センサー | |
| その他 (選択可能) | 照明のための48VDCLEDランプ 2pcs | |
| 環境 | 作業温度 | -40°C~+55°C (+太陽放射線) |
| 貯蔵温度 | -40°C~+70°C | |
| 作業湿度 | 5%~95% (凝縮がない) | |
| 作業高度 | 0~4000メートル | |
6閣僚の紹介
- 内閣の構造
キャビネットには1つの玄関があります.
- キャビネット ドアとロック
キャビネットには1つの玄関があります. キャビネットドアは組み込み構造を使用しています. ドアは4つのM8スクリューで固定されています.
7.特徴
- キャビネットは防塵,防日,防雨で,屋外環境で使用されます.
- キャビネットで使用されるすべてのケーブル,シールおよび熱隔離は,炎阻害材料で作られています.
8.技術的なS胸部
(1) 適用される環境条件:
動作温度: -40°C ~ + 55°C
保存温度: -50°C~+70°C
輸送温度: -50°C~+70°C
相対湿度 (RH): 5%~99%
空気圧: 62kPa~101kPa (0m~5000mの高さと同じ)
- 材料:高品質のガルバン鋼
- 表面処理:脱脂,脱磨,防腐酸化 (または加熱),粉末塗装.
- キャビネットの負荷負荷: ≥600kg
- 侵入防止:IP66
- 耐火性: GB5169.7A試験に適合する
- 断熱抵抗:接地装置とキャビネット・ボディの部分間の断熱抵抗は,2×104M/500V (DC) 未満ではない.
- 抵抗電圧: 接地装置とキャビネット・ボディの部品間の抵抗電圧は3000V (DC) / 1分未満である.
機械的強度:各表面は,垂直圧>980Nに耐えることができる.ドアを開けた後,その外側の端は,垂直圧>200Nに耐えることができる.
9.次元図
-
