IP65 ガルバネス 耐天候 設備 棚 屋外 19 インチ 棚 キャビネット
プロダクト細部

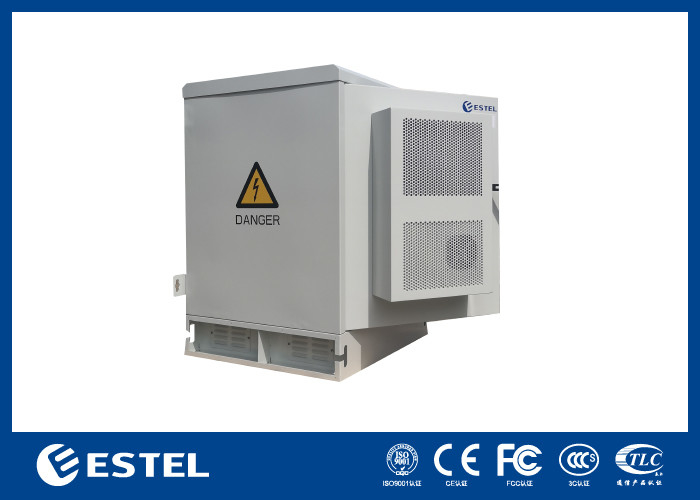

鋼鉄の防天装置ラック
,1 コンパートメント 防気設備ラック
,屋外19インチラックキャビネット IP65
IP6519 円スタンダードラック冷却システムを持つ電化鋼機器ラックキャビネット
1テクニカルパラメータ
外部寸法 H×W×D 1000×650×650mm
1つのコンパートメント
装置の設置方法:19 標準ラック
玄関は1つだけ
外壁のキャビネット (サポートハンドロック) の防盗3点ロック
材料: 単壁 1.2mm 熱隔熱された電化鋼
侵入防止:IP65
温度制御:220VAC 50HZ 600W エアコン
LEDランプ:220VAC LEDランプ
作業温度: -40°C ~ +55°C
保存温度: -50°C~+70°C
輸送温度: -50°C ~ +70°C
湿度 相対湿度 5% ~99%
空気圧:62kpa~101kpa (高度0m~5000mに似ている)
太陽放射線強度:1124 × (1±5%) W/m2
アクセサリー一覧
| 違う 違う | ポイント | 量 | ユニット | 仕様 |
| 1 | 屋外電信キャビネット | 1 | セット |
(1) 外部寸法 H×W×D 1000×650×650mm (2) 1つのコンパートメント (3) 玄関1つで,外壁のキャビネットの防盗3点ロック (サポート・ハンドロック) (4) 材料:ガルバン製鋼1厚さ,2mm 熱隔熱 |
| 2 | エアコン | 1 | セット |
電源: 220VAC 50HZ 冷却容量:600W |
| 3 | 電源配送ユニット (オプション) | 1 | セット |
B級 防雷 AC入力: 63A/2P *1; AC出力: 16A/1P*4 DC出力 16A/1P*4 高さ: 4U |
| 4 | 環境モニタリングシステム (オプション) | 1 | セット |
1×環境監視装置 1×水センサー 1×煙センサー 1× 温度と湿度ity センサー 2×ドアのセンサー |
| 5 | LEDランプ | 2 | コンピュータ | 220VAC 50HZ |
| 6 | ドアセンサー (オプション) | 2 | コンピュータ | LEDランプのオン/オフ制御に使用される |
| 7 | パッケージ | 1 | セット | 木製ケース |
2. キャビネット特徴
コンパクトで軽い単壁設計
腐食に対する最高保護
統合屋根を備えています
プレートの厚さ: 1.2mm
熱隔熱 紫外線保護のポリエステル粉末コーティング
極度の温度に適したPUR型不孔密封物
完全に溶接された設計,完全な供給,組み立てを必要としません
表面仕上げ: 脱脂,漬け,リン水洗浄,清掃,粉末塗装
3閣僚の指示
このキャビネットは,高さ1000mm,幅650mm,深さ650mmです.このキャビネットは,安定したラック内の気候に高い要求を持つプロジェクトに適したソリューションです.柱に設置するために特別に設計されています.
4選択用アクセサリー
● 冷却 ソリューション: 温度を制御するためにエアコンを採用し,キャビネット内での最高の作業状態を保証します.
●電源配送ユニット:電源システムの正常な動作と設備の保守の要件を満たすことができます
●センサー:内部温度,湿度,火/煙,ドアが開いている状態を監視できます.
● 光: 1 片 LED 管灯は内側を照らすため,上部蓋に固定されています.
● 内側には電信設備,電源,温度制御装置,その他の付属品を備える強力なラックがあります.
● 温度 設定,気温 警報,内外 の 気温 パラメータ,その他 あらゆる 警報 情報 を デジタル 表示 する.
5. キャビネットの特徴
IP55の防護です. 顧客が要求する IP65のキャビネットを用意できます.
- 重厚のガルバン製だ
玄関の鍵は,上,中,下の3点のロック構造を構成します.鍵の効果は安全で信頼性があります.
- 標準的な19インチ 固定柱
- 鋼のデッドロックシステムロックで固定されたドア (サポートPADLOCK)
- それは"直接埋葬"によって,地面の根または地面上の柱ベースシステムにインストールされています
-ケーブル入口は ベースから標準で サイドや屋根の入口は 要求に応じて利用できます
6閣僚の紹介
- 内閣の構造

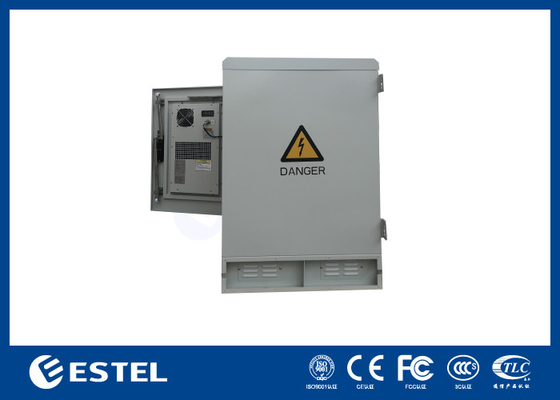

キャビネットには19の設備設置ラックが含まれています.キャビネットにはフロントドアに設置されたエアコンがあります.
- キャビネット ドアとロック
カビネットには1つの前ドアと1つの後ドアが含まれています. カビネットドアには組み込み構造を使用しています. ドアの開口角は110°以上であり,ドア制限装置は開口角を制限することができます.鍵は盗難防止の3ポイントロックです各キャビネットドアには,環境モニタリングユニットと協働する オープンドアセンサーが搭載されています.
7.技術的なS胸部
- 材料:高品質のガルバン鋼
- 表面処理:脱脂,脱磨,防腐酸化 (または加熱),粉末塗装.
- キャビネットの負荷負荷: ≥600kg
- 侵入防止:IP65
- 耐火性: GB5169.7A試験に適合する
- 断熱抵抗:接地装置とキャビネット・ボディの部分間の断熱抵抗は,2×104M/500V (DC) 未満ではない.
- 抵抗電圧: 接地装置とキャビネット・ボディの部品間の抵抗電圧は3000V (DC) / 1分未満である.
- 機械的強度:各表面は,垂直圧>980Nに耐えることができる.ドアを開けた後,その外側の端は,垂直圧>200Nに耐えることができる.
8.次元図
9構成要素設置
LEDランプ,LEDランプセンサー,煙センサー,ドアセンサー,温度&湿度センサーはキャビネットの上部に設置されています.
水センサーはキャビネットの下部に設置されています.
PDUと環境モニタリングユニットは 19 ′′ラックに設置されています.
キャビネットには2つのエアコンが組み込まれています 1台は玄関,もう1台は裏口に設置されています
ケーブル入口
配線ケーブルやその他の外付けケーブルは全て底部配線方法を使用する.
-
