19" 5u サブラック 220V ACから48V DC 矯正器 システム スイッチモード 電源 通信用

19" 5u サブラック 220V ACから48V DC 矯正器 システム スイッチモード 電源 電気通信

1. 48V直流直流器系 製品概要

48V直流直流器 システム供給 5U 高さ コンパクトな設計

ファイバーとマイクロ波伝送,アクセスデバイスのアプリケーションニーズ

システム最大電力は 300A AC/バッテリー/負荷 MCB

ケーブルはMCBとバスバーとフロントアクセスしています

1. 標準的な19インチ幅で,広く使用できる利点があります
2. 5U 高さ コンパクトな設計,スペースと設置コストを節約できます
3. 前部操作とケーブルへのアクセス,外見の良さ,安全な保守
4. バッテリーの寿命を延ばし,さまざまな通信ポート,RS485 インターネットポート,ドライコンタクトなど,柔軟なネットワークとリモートモニタリングを可能にします.
5. 矯正器とコントローラは,ホットプラグイン,簡単で迅速なオンライン保守
6. 85-300Vac) 電力網は適応可能である

2ET48300-005は,配送ユニット,直流モジュール,変換モジュール,モニタリングモジュールで構成されています.

標準は以下の表で示されています.

3. 48V直流直流器系 速やかな詳細:

製品の特徴

1) 直流モジュールはアクティブパワーファクター補償技術を採用し,パワーファクターの値は0に達します.99.

2) AC 入力電圧の通常の動作範囲は90~290V,単相, (323V~480V ac,3相) まで広い.

3) 直流モジュールはフルブリッジソフトスイッチ技術を採用し,効率は96%まであります.

4) スマートバッテリー管理.負荷電源オフとバッテリー低電圧保護 (LVLD+LVBD) と二次電源オフ (二次電源スイッチ) 機能があります.温度補償などの機能を実現できる自動電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池電池

5) 直流モジュールは,不損傷熱交換技術,プラグアンドプレイを採用し,交換時間は1分未満です.

6) ネットワーク設計,複数の通信インターフェース (RS485などの) を提供し,柔軟なネットワーク,リアル限定のローカルおよびリモートモニタリング,監視なし.

7) ACおよびDC側のための雷保護設計,雷雨地域に適しています.

8) 障害防止および障害アラーム機能をサポートする.

9) 操作と保守に便利で,壁に設置され,効果的にスペースを節約できます.

10) 超低放射線 高度な電磁互換性設計を採用する

4システム論理構成

調整装置は交流電流 (AC) を直流 (DC) に変換し,バッテリーを充電するために必要な電力を供給します.ESTELの直線機制御と監視機能が強化されることで,資本と運用費の両方も削減できます.私たちの直線器系は,空間と重さの要求を満たしながら優れた電力密度を誇っています梱包や輸送コストを節約する. さらに,高効率でエネルギー消費を削減し,炭素排出量を削減する.

組み込み通信電源システム (リクティファイヤーシステム) は,小型プログラム制御スイッチ,アクセスネットワーク,送信機器,モバイル通信,衛星通信の地上ステーション電子通信の電源として使用され,他の通信機器の電源としても使用できます.監視モジュールによって制御される直流モジュールと電源配送ユニットの様々なパラメータ電源が故障した場合,システムはこの時点で電池で電気を供給します.電池が放出されると,電池は電源を供給します.バッテリー端電圧が落ちる電池電圧がモニターから電池低電圧アラームポイントの 46V dc (アラーム値は設定可能) より低いとき,モニタリングモジュールはアラームを報告します.直接負荷出力を閉じる外部の電源が回復すると,システムは通常の動作を再開します..

5矯正装置の画像:

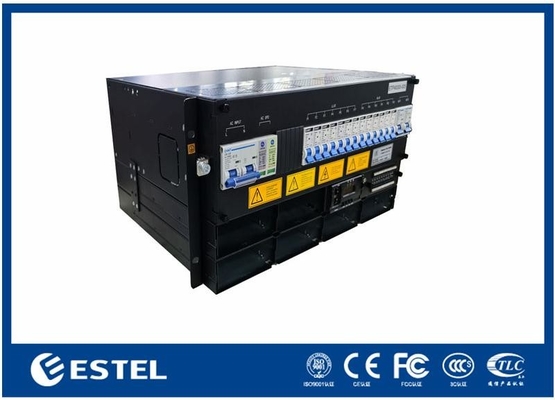

フロントパネル:

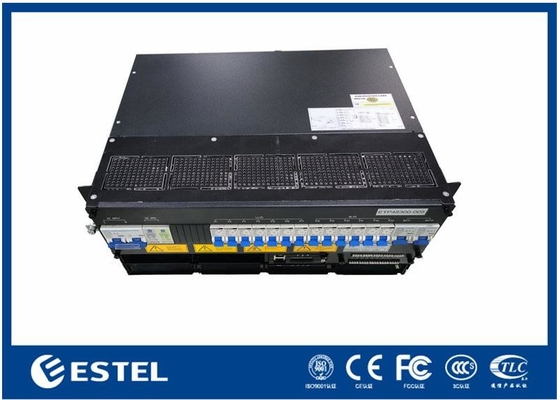

バックパネル:

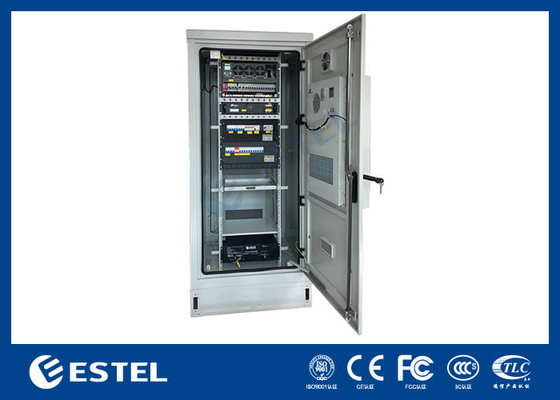

19インチキャビネットに搭載

パッケージの写真:
