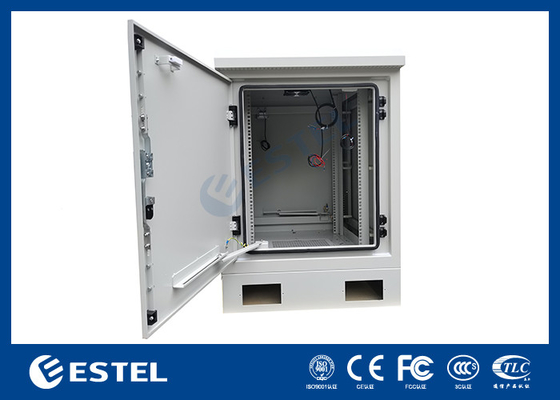

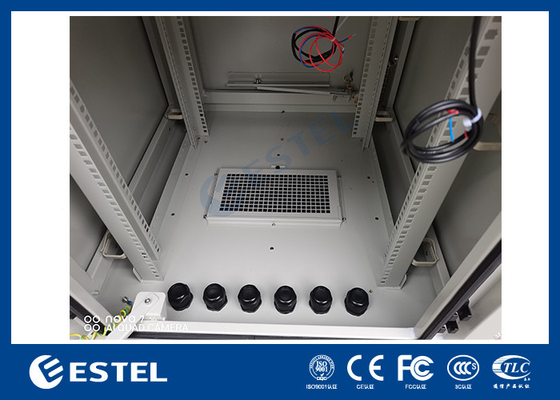

床に装着されたキャビネット 17U 19インチラックと内部と風扇

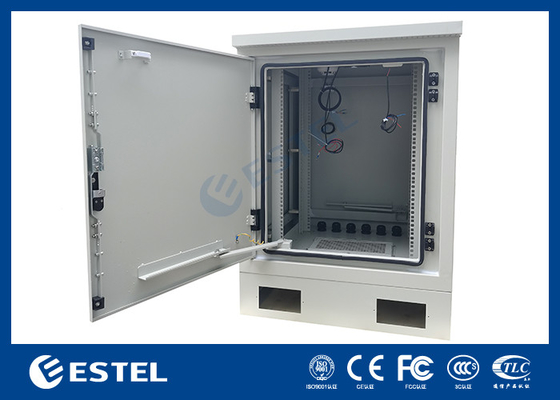

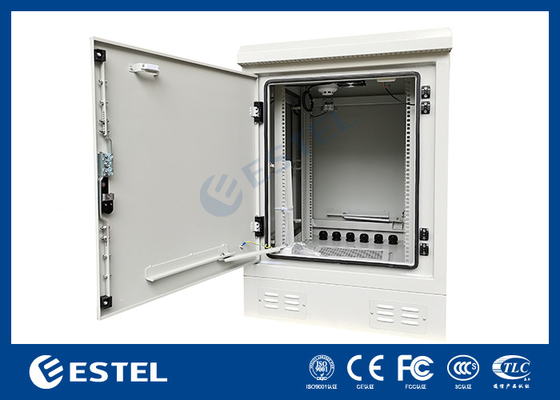

17U フローラマウントキャビネット 19インチラックと内部と風扇で冷却

1. 屋外通信キャビネットの背景

ESTELのテレコム・キャビネットは様々な国や地域で展開されており,各地域には異なる要件があります.この記事では,私たちの過去の経験に基づいて,アウトドアテレコムキャビネットのための一般的な設計要件を記述します.

2屋外電信キャビネット構造

アウトドアテレコムキャビネットシステムには,直流モジュール,モニタリングユニット,電源配送ユニット,バッテリーパック,温度制御装置,その他の設備が含まれます.彼らは1つの屋外キャビネットにすべてインストールされています設備コンパートメント,バッテリーコンパートメント,ワイヤリングチャネルに分かれています. 屋外テレコムキャビネットシステムは屋外環境に設置されています.環境は厳しい地面や壁に設置できます. 壁に設置できます. 壁に設置できます.柱の上に. 設置. したがって,屋外通信キャビネットシステムは,保護レベル,熱散,防腐,防塩噴霧,防盗,雷保護の観点から高い要求を持っています.簡単に運ぶ必要があります外部電信キャビネットシステムの構造部品のほとんどは,薄い金属片部品とプロファイルで,切断,スタンプ,曲げ,溶接表面処理など

3屋外通信キャビネットシステム設計

生産時間を短縮するために,部品の互換性や汎用性を向上させるために,可能な限り標準部品や部品を使用する.システムを複数の機能モジュールに分割するために可能な限りモジュール式設計を使用する部品,コンポーネント,機能モジュールは,可能な限り,独立して積もり,積もり放出できます.生産を組織するのに便利です防雷モジュール,ファンモジュール,ダストフィルターモジュール,AC電源配送装置など

構造設計は,加工技術と組立技術と密接に関連しています.異なるプロセスには異なる構造があります.処理と組み立て技術は,実際の生産に応じて選択する必要があります.工場の生産コストは,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量,生産量など,部品の穴と空白が不規則である可能性があります生産効率を向上させるため,大批量の場合,圧迫型スタンプを使用します.ブランキングとブランキングは規則的で,既存の模具で処理することができます.外部電信キャビネットは主に溶接され,小批量では手動溶接が使用されます.ロボットレーザー自動溶接は,効率を向上させ,変形を減らすために,大きなバッチに使用することができますこの時点で,部品構造の自動溶接の実現可能性は検討されるべきである.

屋外電信キャビネットの電源システムはフィールド環境で設置され,設置と保守条件は複雑です.設置と保守の実行可能性と便利性例えば,操作するスイッチとボタンが0.5mから1.8mの高度に配置されるべきである.画面は 1 の高度に配置する必要があります..0m~1.6m. 解体・保守される部品は重すぎず,設置高度も高くない.

4屋外通信キャビネットシステムの全体的な構造と配置

電気設計,顧客が要求する出路線と入路線方法,システム設置場所と設置方法システム全体の構造設計が実施されていること機材コンパクトは上部,バッテリーコンパクトは下部,ケーブル通路は両側にある.装置キャビネットとバッテリーキャビネットを分離する調整機モジュールは 主な熱源であり,冷却空気管の空気出口に近いキャビネットの上部に配置する必要があります.監視装置の温度が高いとき高温の熱流を避ける必要があります.

ACとDC電源配送ユニットの構造設計と設置は,サーキットブレーカーやその他の部品が保守中に簡単に交換できるようにする必要があります.ワイヤリングの便利さと操作性同じ容量の電源システムにおける主な変化は,電源配送ユニットの入力と出力支線の数と負荷の容量である.断路器の数と仕様の組み合わせの変化に反映される電力配送ユニットがモジュール化され,その部品が一般化される. 異なる電力配送要件が迅速に組み合わせられ,組み立てられます.設計と生産効率の向上メンテナンスと交換を容易にする.

装置室に直流器具,監視装置,交流電源配送装置,直流電源配送装置,その他のアクセサリーを設置する.通信機器の設置のためのスペースを装置を設置し,棚を固定するための装置室内には少なくとも4つの設置柱がある必要があります. 設置柱は前後,左右移動できます.標準的な19インチまたは21インチ機器を設置できます

バッテリーコンパートメントは,電池を設置するために使用される.電池タイプには,一般的に鉛酸電池とリチウム鉄リン酸電池が含まれます.バッテリーコンパートメントは,様々なメインストリームブランドのバッテリーと互換性がある必要があります.異なるタイプのバッテリーでは,バッテリーコンパートメントの構造要件が異なります.

空調と熱交換用屋外通信用キャビネット用蓄電池と電池が配置されている設備のコンパクトは,電源供給設備と通信機器の酸性霧による腐食を防ぐために完全に隔離されなければならない.. キャビンは隔離されることはありません. 有害なガスを放出するために,バッテリーコンパートメントに水素放出装置がある必要があります. 充電と放出中にバッテリーは熱くなって膨らみます.電池の間の距離は 10mm 以上の必要があります; バッテリー支架枠とトレイは十分な強度を持つ必要があります. 振動によって損傷します. バッテリーコンパートメントの保護レベルはIP44に達する必要があります.

5室外通信キャビネットの冷却

アウトドアテレコムキャビネットシステムの冷却方法には,自然冷却,ファン冷却,熱交換器冷却,エアコン冷却が含まれます.設置・使用環境とシステムの熱発生量に応じて,熱散の種類と加熱が必要かどうか選択する..

ファン冷却

温度制御直流扇風機は,キャビネット内の熱を強制的に放出するために使用されます.キャビネットの内部温度は外部環境温度よりも高くなります.コストは低く,しかし,それは外部の塵をもたらすでしょう機内にある装置の信頼性に影響する.機内 の 換気 穴 すべて に 腐食 に 耐える 画面 や 塵 に 耐える 網 が 設置 さ れ て おり,昆虫 や ネズミ が 侵入 する こと を 防ぎ ます.防塵網とスクリーンは,簡単に清掃,保守または交換できます. DC扇風機の設置は,簡単に設置され,保守のために取り外されます.AC FAN の使用は推奨しませんAC FANシステムは非線形負荷であり,起動時に大きなスタート電流を生成するため,UPSシステムには高い要求事項があります.

エアコン

最も効率的で最も速い冷却方法は,キャビネットの内部温度を環境温度より低くすることができます.それは700W以上の高熱消費機器に適しています.,しかしコストもエネルギー消費も高くつきます.AC電源が切れた場合,エアコンは動作せず,定期的にメンテナンスをする必要があります.また,太陽光発電のシナリオでは,明らかにエアコンの消費電力は容認できないこの熱消耗方法には 大きな限界があります

熱交換器

熱交換器の原理は,内部と外部に循環する空気が熱伝達媒体を介して独立して熱を交換することです.これにより,キャビネットの内部温度を低下させる. 熱交換器は,囲いの上部または前面と後ろのドアパネルに配置されています. キャビネットは完全に囲まれ,保護レベルはIP55またはそれ以上に達することができます.防水性能温度制御により,高温で温度を下げる.温度が低いとき,外部循環扇風機がオフになります.この冷却方法のコストは適度ですが,内気温は常に外気温よりも高いという欠点があります.

冷たいエリアのヒーター

低温環境では,冬の月間平均気温が -10°C以下である場合,加熱と保温のために加熱部品やヒーターも必要である.なぜ -10°C に設定されているのか室外通信用キャビネットには通常バッテリーがあり,バッテリーが -10°C以下で放電するのは非常に困難です.したがって,これらのシナリオでは,ヒーターは不可欠になります.

屋外キャビネット 熱隔熱特性

扉,サイドパネル,バックパネルは,太陽光照射や保温の影響を減らすため,二層シェルまたはサンドイッチパネル構造を採用しています.キャビネットの外側のコーティング層は,熱吸収を減らすために明るい色を採用し,熱散を増加.

6. 屋外通信キャビネットの侵入保護

システムの防水装置は,IPX5防水級の要件を満たし,エアコンキャビネットや換熱器キャビネットの防塵装置は,IP5X級の要件を満たす.扇風機キャビネットや自然冷却キャビネットの防塵は,IP4Xグレードの要件を満たしている..

防水,防塩スプレー,防菌を要する. 防水設計では,製品の保護レベルは,機器の使用環境に応じて決定されるべきである.必要な保護性能を持つ保護システムは,保護レベルのニーズに応じて選択されるべきである.それは製品全体の設計に実装される [1].機内外表面のコーティングは腐食耐性があり,太陽光照射を防ぎなければならない.内部構造部位は腐食耐性のあるコーティングまたはコーティングで覆う.外側には水が静止している構造を避ける.

キャビネットのすべての外層とドアがしっかりと接地されなければなりません.ACケーブル,DCケーブル,信号ケーブル,接地ケーブルは,ケーブルへの独立した入口穴を持つ必要があります.そして,別々にルーティングされ,結合されるべきです.長いワイヤはできるだけ多く使用してはならない.ケーブルワイヤは装置と熱気出口を通過してはならない.銅棒はできるだけ短くなければならない.監視モジュールは,AC電源配送装置とACケーブルから可能な限り遠く離れている.接地螺栓とケーブルの仕様は標準要件を満たす必要があります.

6結論

アウトドア通信キャビネットの設計と製造は体系的なプロジェクトです.電源供給,構造,保護,ネットワークなどの経験の合成が必要です.優れた屋外通信キャビネットシステムは,大幅にOPEXを削減します.ESTELの一貫した哲学は,CAPEXとOPEXは同じくらい重要であり,顧客のOPEXをできるだけ減らすように努めます.私たちはあなたの側で品質の良い製品を提供できることを願っています.
