商品の詳細:
お支払配送条件:
|
| キャビネットロック: | 盗難防止の三点錠 (サポート・ハンドロック) | 外形寸法: | W*D*H 750*750*2100mm |
|---|---|---|---|
| 材料: | 熱絶縁材が付いている電流を通された鋼鉄の、二重壁 | 冷却方法: | エアコンおよびファン |
| 機器ラック: | 19インチラック 40U | IP等級: | IP65 |
| 支払い期間: | T/T | 出荷港: | 深セン |
| キャビネット: | 屋外電気通信キャビネット | ||
| ハイライト: | 亜鉛メッキ鋼通信キャビネット,外部電信電源システム 48VDC,エアコン付きハイブリッド通信キャビネット |
||

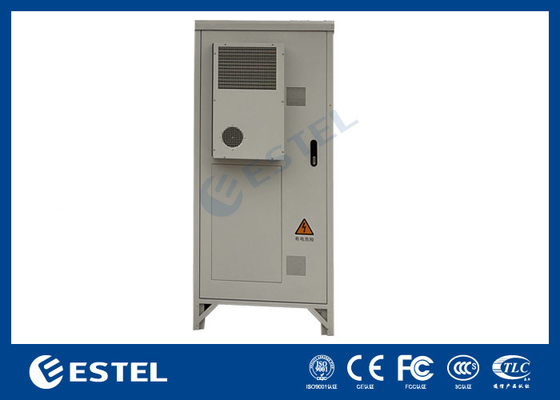

ハイブリッド通信用電源システム 48VDC 300A 40U 屋外通信用キャビネット（エアコン付き）
はじめに
ハイブリッド通信用電源システム 48VDC 300A 40U 屋外通信用キャビネットは、無線通信サイトに安全で信頼性の高い物理的な作業環境を提供する屋外キャビネットです。このシステムは、屋外キャビネット、温度制御装置、環境監視などの機能を統合しています。電源システムとAC/DC電源分配ユニットは、ユーザーの要件に応じてキャビネット内に設置できます。また、ユーザー機器およびバックアップバッテリー用の設置スペースが確保されています。
ハイブリッド通信用電源システム 48VDC 300A 40U 屋外通信用キャビネットの主な特徴:
・単一キャビネットの占有面積は1平方メートル未満で、設置場所の確保が容易
・温度制御システム：メンテナンス、清掃、交換が容易
・高い盗難防止機能：内部ヒンジ、内蔵ドア、外部南京錠対応
・きめ細かな温度制御で、最大限の省エネルギーを実現
ハイブリッド通信用電源システム 48VDC 300A 40U 屋外通信用キャビネット構成
| 基本情報 | |
| 外形寸法 |
800mm(幅)x940mm(奥行)x2050mm(高さ) (温度制御突起部含む) |
| 設置面積 | 800mm(幅)x700mm(奥行) |
| ベースの高さ | 150mm |
| 重量 | 130kg以下（機器およびバッテリーを除く） |
| ユーザー空間 | 37U |
| 材質 |
壁：1.2mm亜鉛メッキ鋼板 ドア：1.5mm亜鉛メッキ鋼板 |
| ロック | 3点盗難防止ロック、欧州規格ロックコア、南京錠の交換または併用可能 |
| 配線位置 | 下部入出力 |
| 配線穴 | 10xφ36 |
|
保護等級 |
IP55 |
| 温度制御情報 | |
|
高さ：20U 19インチ前面の有効距離：180mm |
方式：熱交換器 放熱効率：200W/K 定格電圧：48VDC 定格電力：520W |
|
ハイブリッド通信用電源システム 48VDC 300A 40U 屋外通信用キャビネット |
方式：DCエアコン 冷却能力（L35/L35）：500W 定格電圧：48VDC 消費電力（L35/L35）：160W |
| その他の情報 | |
| 照明 | DC-48V LEDライト |
| 煙センサー | アクセス制御 |
| 洪水センサー | ドライコンタクト |
|
温度・湿度センサー 12VDC |
アクセス制御 |
| ドライコンタクト | 環境 |
| 動作湿度 | |
| 5%～95%（結露なきこと） | 保管温度 |
| 0～4000m（標高が3000m～4000mの範囲内の場合、標高が200m上昇するごとに最高動作温度が1℃低下します） | 動作湿度 |
| 整流器の写真: | 標高 |
|
通常、電源システムは並列フローティング充電状態で動作します。つまり、整流器モジュール、太陽光モジュール、負荷、バッテリーが並列に動作します。太陽光モジュールと整流器モジュールは、通信機器とバッテリーにフローティング充電電流を供給します。太陽光モジュールの出力電力がすべての負荷に供給するのに不十分な場合、整流器モジュールが通信機器に補助電力を供給します。 |
内部ラック情報 機器 コンパートメント ラック方式：IEC 60297-3準拠 19インチスペース |
| 奥行き：400mm | |
|
高さ：20U 19インチ前面の有効距離：180mm |
バッテリーコンパートメント ラック方式：バッテリーブラケット2組 各バッテリーブラケットの高さ：≥350mm オプション：リチウムバッテリー用17U 19インチラック |
|
ハイブリッド通信用電源システム 48VDC 300A 40U 屋外通信用キャビネット |
整流器: ファイバーおよびマイクロ波伝送、アクセスデバイス、スイッチなどのクリティカルなアプリケーションニーズに対応する、5U高さのコンパクト設計のハイブリッド電源システム用19インチサブラックです。システムの最大電力は150Aで、AC入力/DC入力/バッテリー/負荷MCBを備えています。ケーブルはMCBおよびバスバーと前面アクセス可能です。 整流器 |
主な特徴:・広い入力電圧範囲：整流器は85～290VAC、MPPTは120～420VDC
・整流器、MPPT、コントローラーはホットプラグ対応で、オンラインメンテナンスが容易かつ迅速
・最大96%の高効率で、運用コストを削減・Ethernet、SNMP、ModBus、RS485通信インターフェースをサポート
入力分配
AC
DC
入力方式
| 220VAC単相 | ||
| 120VDC～425VDC | 入力周波数 | |
| 45～65Hz、定格値：50Hz/60Hz | / | 入力容量 |
| 63A/2P x 1 | 63A/2P x 5 | SPD |
| 20kA/40kA、8/20μs | 出力分配 | 整流器 |
| 太陽光モジュール | 入力電圧 | |
| -42～-58VDC、定格値：-53.5VDC | ||
| -42～-58VDC、定格値：-54.5VDC | 効率 | |
| 125A/2P | 負荷ブレーカー | LVD：32A/1P x 1、10A/1P x 5； BLVD：32A/1P x 2、10A/1P x 5 |
| DC SPD | 20kA/40kA、8/20μs | |
| モジュール | 整流器モジュール | |
| 太陽光モジュール | 入力電圧 | |
| 85～290VAC、定格220VAC | ||
| 120～420VDC、定格340VDC | 効率 | |
| >96% |
>96% 定格電力 |
3000W (176～290VAC) |
| 3000W (200～425VAC) | -10℃～+75℃ (55℃以下で全出力) | -10℃～+75℃ (55℃以下で全出力) |
| -10℃～+75℃ (50℃以下で全出力) | コントローラー | 信号入力 |
|
3AI (バッテリー温度2、環境温度1)、2 RS485、7 DI |
アラーム出力 | 6 ドライコンタクト |
| 通信ポート | |
| RS485、SNMP | 表示モード |
| LCD | システム |
| 寸法 (幅x奥行x高さ) | 482x350.6x9U、30kg以下（モジュール除く） |
| 冷却方式 | 自然冷却 |
| モデムはGPRS機能を搭載しており、インターネットサーバーにデータを提供することでリモート監視を実現できます。 | |
| 前面メンテナンス、モジュールグレード変更対応 | 保護レベル |
| IP20 | 環境 |
| 動作温度 | -10℃～+50℃ |
| 保管温度 | -40℃～+75℃ |
| 動作湿度 | |
| 5%～95%（結露なきこと） | 標高 |
| 0～4000m（標高が3000m～4000mの範囲内の場合、標高が200m上昇するごとに最高動作温度が1℃低下します） | *カスタマイズ設計も可能です。 |
| 整流器の写真: | 動作原理: |
|
通常、電源システムは並列フローティング充電状態で動作します。つまり、整流器モジュール、太陽光モジュール、負荷、バッテリーが並列に動作します。太陽光モジュールと整流器モジュールは、通信機器とバッテリーにフローティング充電電流を供給します。太陽光モジュールの出力電力がすべての負荷に供給するのに不十分な場合、整流器モジュールが通信機器に補助電力を供給します。 |
主電源がオフの場合、整流器モジュールは動作を停止します。太陽光発電が正常な場合、太陽光モジュールが通信機器に電力を供給し、バッテリーを充電します。太陽光モジュールの出力電力がすべての負荷に供給するのに不十分な場合、バッテリーが通信機器に補助電力を供給します。 |
主電源がオフの場合、整流器モジュールは動作を停止します。同時に太陽光発電も失敗した場合、通信機器はバッテリーから電力を供給されます。バッテリー放電が一定期間継続し、発電機の始動ポイントに達すると、モニターが発電機に始動信号を送信します。発電機が整流器モジュールにAC入力電力を供給し、その後整流器は再び通信機器に電力を供給し、消費分を補うためにバッテリーを充電します。発電機の停止ポイントに達すると、モニターユニットが発電機に停止信号を送信し、発電機がオフになります。
IP55/IP65
IP55=エンクロージャーの特性:
塵、油、その他の非腐食性物質からの完全な保護
密閉機器との接触からの完全な保護
ノズルからあらゆる方向から噴射される水に対する保護
壁掛け、自立、トラフ、電信柱取り付けが可能
シルクスクリーンロゴ、アルマイト処理、または彫刻サービスが利用可能
カットアウト、断熱材、ヒンジ、ラッチ、ロックによるカスタマイズ
ハイブリッド通信用電源システム 48VDC 300A 40U 屋外通信用キャビネット 特徴:
特徴
説明
モジュールの特性
シルクスクリーンロゴ、アルマイト処理、または彫刻サービスが利用可能
カットアウト、断熱材、ヒンジ、ラッチ、ロックによるカスタマイズ
ハイブリッド通信用電源システム 48VDC 300A 40U 屋外通信用キャビネット 特徴:
特徴
説明
モジュールの特性
太陽光モジュールは最大電力点追従機能を備えています。最大電力点追従精度は99.5%以上です。
整流器モジュールはアクティブ力率補償技術を採用しており、力率値は最大0.99です。
| 整流器モジュールの最大効率は93%以上です。 | 太陽光モジュールの最大効率は95%以上です。 |
|
太陽光モジュールと整流器モジュールは高電力密度を備えています。
|
太陽光モジュールと整流器モジュールは非破壊ホットスワップ技術、すなわちプラグアンドプレイを採用しています。太陽光モジュールと整流器モジュールの交換は1分未満で完了します。 |
| 太陽光モジュールと整流器モジュールは、ハードウェア過電圧保護とソフトウェア過電圧保護を含む出力過電圧保護機能を備えています。ソフトウェア過電圧保護には、最初の過電圧ロックアウトモードと4回目の過電圧ロックアウトモードの2つのオプションがあります。 | |
| バッテリー管理 | |
| 完全なバッテリー管理：バッテリー保護、自動電圧調整、無段階電流制限、バッテリー容量計算、自動均等化/フロート充電変換、オンラインバッテリーテストなどの機能。 | |
| 光電補完管理 | |
| 完全な光/電力補完管理機能により、太陽光発電の優先順位を達成し、太陽光エネルギーの利用を最大化します。 | |
| 電力統計 | |
| 負荷電力消費、太陽光発電量、商用電源発電量、DG発電量、バッテリー放電、バッテリー充電 | データ記録 |
| 90日間の履歴データ記録、履歴データはアップロード可能です。 | 200件の履歴アラーム記録、 |
| 10グループのバッテリーテストデータ | アラーム機能 |
| 完全な障害保護および障害アラーム機能 |
ネットワーク設計 ネットワークの柔軟性のためのドライコンタクトおよびその他の通信ポートを提供します。 近端ソフトウェアアップグレードと無人操作を可能にします。 |
| 人間化された操作インターフェース | LCDは15度の角度で設計されており、ユーザーの操作にとってより直感的で便利です。 |
| LCDを介してシステムの動作パラメータ、統計情報、履歴アラームを照会できます。 |
LCDを介してシステムを手動で制御できます。 雷保護 |
| ACおよびDC側の完全な雷保護設計 |
省エネ設計 システムは、整流器モジュールのスリープ省エネ機能に加えて、太陽光エネルギーの負荷への入力をサポートし、優先的に使用することで、太陽光エネルギーを最大限に活用し、省エネと温室効果ガス排出量の削減を実現します。 屋外タイプ |
| システムの保護レベルはIP55までで、屋外で使用できます。システムはコンパクトで設置が容易です。 | システム |
| システム内のすべての機器は前面メンテナンスをサポートします。 | システムは、整流器モジュールスリープ技術、デュアルステディステートコンタクタ、低電力シャント、ファン速度調整可能技術を採用しており、より顕著な省エネ機能を備えています。 |
| オプションのACヒーターにより、システムは低温でも確実に動作します。 | リモート監視 |
|
モデムはGPRS機能を搭載しており、インターネットサーバーにデータを提供することでリモート監視を実現できます。
|
エネルギー貯蔵エンクロージャーの応用 |
| 当社のキャビネットは、屋外通信業界で広く使用されています。キャビネットには、さまざまな通信機器、整流器電源システム、監視ユニット、バッテリー、光ファイバーなどを装備できます。通り、ビルの屋上、山の頂上、都市部、農村部、住宅地などの地域での使用に適しています。 | |

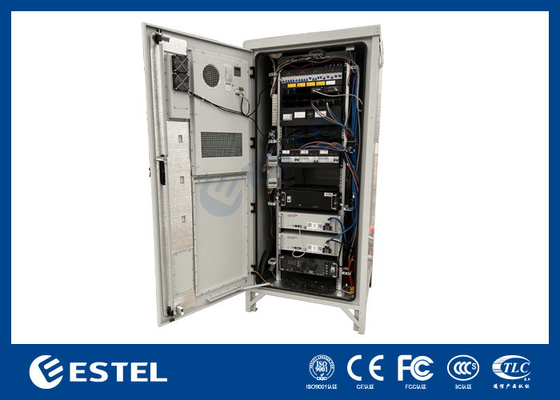

| キャビネットの写真: | |
