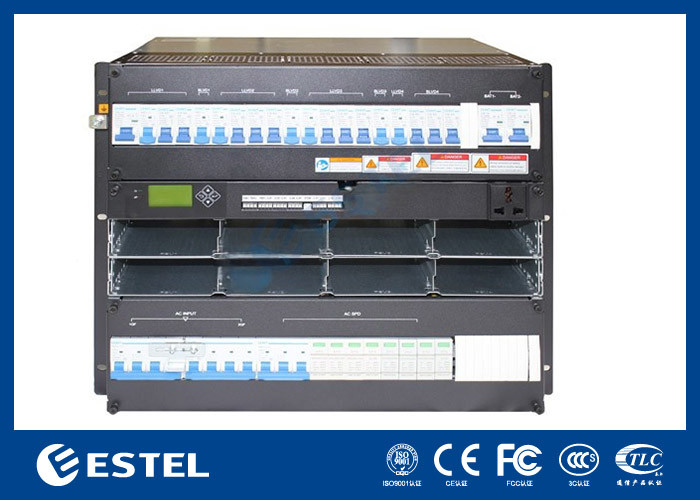

9U 大容量内蔵電源 標準 19インチラック内蔵キャビネット
プロダクト細部
9U 組み込み電源
,内蔵キャビネット内蔵電源
,大容量内蔵電源
9U 大容量内蔵電源 標準 19 インチラックまたは内蔵キャビネット
1.9U 大容量内蔵電源の特徴
DC直流器 システム 供給 9U 高さ コンパクト 設計 批判的な满足
ファイバーとマイクロ波伝送,アクセスデバイスのアプリケーションニーズ
システム最大電源は300Aで,カスタマイズされたAC / バッテリー / 負荷 MCBs.
ケーブルはMCBとバスバーとフロントアクセスしています
- 標準的な19インチ幅で,広く使用できる利点があります
- 5U 高さ コンパクトな設計,スペースと設置コストを節約できます
- 前部操作とケーブルへのアクセス,外見の良さ,安全な保守
- バッテリーの寿命を延ばし,さまざまな通信ポート,RS485 インターネットポート,ドライコンタクトなど,柔軟なネットワークとリモートモニタリングを可能にします.
- 矯正器とコントローラは,ホットプラグイン,簡単で迅速なオンライン保守
- 85-300Vac) 電力網は適応可能である
2.9U テレコム電源パラメータ
| モデル | ETP48300 | |
| システム | 尺寸 (mm) | 482.6 ((W) x350.6 ((D) x9U ((H) |
| 体重 | ≤ 50kg (直流モジュールなし) | |
| 冷却モード | 強制冷却 | |
| 設置モード | 19インチラックまたはキャビネット内部に設置 | |
| IPグレード | IP20 | |
| AC分布 | 入力電圧 |
380VAC 3相 |
| 入力容量 | 2x63A/4P | |
| 入力周波数 | 45~65Hz,定数50/60Hz | |
| AC SPD | 20kA/30kA,8/20μs | |
|
DC 配分 |
出力電圧 | -42~-58VDC,定数値: -53.5VDC |
| 最大容量 | 18kW ((6x3000Wの直流モジュール) | |
| バッテリー断片 |
2x125A/1P |
|
| 負荷ブレーカー |
ユーザー1: LLVD1: 1×125A/1P, 1×63A/1P, 1×16A/1P, 1×6A/1P BLVD1: 1×63A/1P ユーザー2: LLVD2: 1×63A/1P,2×16A/1P,1×6A/1P BLVD2: 1×63A/1P ユーザー3: LLVD3: 1×63A/1P,2×16A/1P,1×6A/1P BLVD3: 1×63A/1P ユーザー4 LLVD4: 1×63A/1P BLVD4: 3×10A/1P |
|
| DC SPD | 10kA/20kA,8/20μs (内側設計) | |
| 整形器モジュール | 入力電圧 | 85VAC~300VAC,名値:220VAC |
| 効率性 | ≥96% | |
| 定位電源 | 3000W ((176 〜300VAC) | |
| サイズ | 106.5mm ((W) ×286mm ((D) ×41.5mm ((1U/H) | |
| 冷却モード | 扇風機で強制冷却 | |
| コントローラー | 信号入力 | 3 AI ((2 バッテリー温度,1 環境温度,7 DI ((SPD, 6 共通の DI) |
| アラーム出力 | 6 乾燥した接触 | |
| 通信ポート | RS485/LAN イーサネット/SNMP | |
| 表示モード | LCD | |
|
環境 |
動作温度 |
-40°C~+65°C |
| 保存温度 | -40°C~+70°C | |
| 動作湿度 | 5%~95% (不凝縮) | |
| 高さ | 0~3000m ((高度が2000mから3000mの範囲内であれば,高度が200m増加すると最大動作温度が1°C減少します.) | |
3エステル48v 電源
直流器は交流電流 (AC) を直流 (DC) に変換し,電池を充電するために必要な電力を供給します.ESTELの直線機管理・監視機能が備わっていて,資本費と運営費を削減できます.私たちの直線器は,空間と重さの要求を満たしながら優れた電力密度を誇っています梱包や輸送コストを節約する. さらに,高効率でエネルギー消費を削減し,炭素排出量を削減する.
ESTELの直線器は,コネクタが後ろに位置し,熱でプラグインできるため,設置が簡単である.速度制御による扇風機冷却により,ほぼ静音で動作する.一般的に直線器は,広いAC入力電圧範囲を含みますこのソリューションは,交流電力網の問題のある地域でも非常に信頼性がある.
4製品写真
参照のためにラックに設置された写真:
5制御装置MC2600 (モニタリングモジュール)
MC2600 フロントパネル
(1) LAN ポート (2) RS485 ポート (3) 走行指示器 (4) 軽度のアラーム指示器
(5) 主要アラーム表示 (6) ハンドル (7) ボタン
制御ボタン説明の表
| ボタン | 記述 | |
| ESC |
設定を保存せずに前のメニューに戻る. |
ESC と ENT ボタンを押す 短期間で同じ時間 制御器を再起動できる |
|
歯科
|
スタンバイからメインメニューに入ります スクリーン メインメニューからサブメニューを入力します. Ø メニューの設定を保存します. |
|
| 上へ |
前回のメニューに戻り,パラメータ値を設定します. パラメータ値を設定する際には,このボタンを押して,値を素早く調整できます. |
パラメータ値が 複数の文字列タイプ,押すか 各値を変更するボタンを押します. 値を設定した後, カーソルを移動するには確認ボタンを 自動で戻る |
| D.N. |
次のメニューに切り替えるか,パラメータ値を設定します.パラメータ値を設定するときに,このボタンを押して,値を迅速に調整できます. |
|
制御パネルの指標は,下記の表で示されています
| タイプ | 色 | 州 | ガイドライン |
| 走行指示 | 緑色 | 瞬く | コントローラーは正常に動いています. |
| 消して | コントローラが故障しているか DC入力がない | ||
| 軽いアラーム | 黄色 | 通常は | コントローラーが小さなアラームを生成します |
| 消して | 制御器は,小さなアラームを生成しない | ||
| 緊急事態宣言 | 赤色 | 通常は | コントローラーが大きなアラームを生成します |
| 消して | 制御器は,主要なアラームを生成しない |
制御器は2つの通信ポートを提供します
RS485通信ポートの定義は,以下の表で示されています.
| ピンナンバー | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| シグナル名 | RS485+ | - | RS485- | - | - | - | - | - |
LAN イーサネット ポート インターフェースの定義は,表に示されています.
| ピンナンバー | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| シグナル名 | TX+ | ティックス | RX+ | - | - | RX- | - | - |
6サブラック 設置
下の図のように 19 インチのラックにサブラックを設置する.
Ø ステップ 1,プラグをパッケージから外します.
Ø ステップ2,プラグを19インチラックに押す
ステップ3 固定スクリューを設置する (プラグフレーム耳の固定穴がフレームの浮遊ナッツの位置に一致しない場合)
実際の装置に応じて調整する必要があります).
矯正器/太陽光モジュールを設置する
Ø ステップ 1 パッケージからモジュールを外す
Ø ステップ2 模組のハンドルを前面パネルに握り,モジュールをスロットに配置します.
ステップ3 モジュールをモジュールのフロントパネルにゆっくりと押して,電源で洗浄
配送パネル
ステップ4 モジュールのパネルの固定スクリューを固めて,モジュールは脱がらないようにします.
-
