| サイズ: | W*D*H 800*940*2050mm | 材料: | シングルウォール |
|---|---|---|---|
| 冷却方法: | エアコン | 装置ラック: | 19インチラック,40Uスペース |
| IP 評価: | IP55 | 支払期間: | T/T |
| 航海港: | シェンゼン | 整形器モジュール: | そうだ |
| 太陽モジュール: | そうだ | 台紙の方法: | 床の土台 |
| ハイライト: | 40U 19インチ 屋外収納,太陽エネルギー 19インチ 屋外囲み,19インチ 屋外電源キャビネット |
||
太陽エネルギーと電力システム 40U 19インチ標準キャビネット
ハイブリッド電源キャビネット 紹介
ハイブリッド・パワー・キャビネットは 現代のコンピュータと電子システムにおける 電力配給と管理を最適化するために設計された 最先端のソリューションですこのキャビネットは,知的な制御と電源出力の規制を提供しますエネルギー効率とシステムの安定性を保証する.
ハイブリッド電源キャビネットの主要特徴と利点は以下の通りです
40U 標準 19インチ 屋外収納 ハイブリッド電源キャビネット
| 設定リスト | |
| 外部サイズ |
800mm (W) x940mm (D) x2050mm (H) (温度制御の突出物を含む) |
| 覆う地域 | 800mm (W) x700mm (D) |
| ベースの高さ | 150mm |
| 体重 | ≤130kg (機器とバッテリーを除く) |
| ユーザー空間 | 37U |
| 材料 |
壁:1.2mm 鋼筋シート ドア:1.5mm 鋼筋シート |
| ロック | 3点防盗ロック,ヨーロッパ標準のオークコア, チェンジまたはハンドロックを自分でマッチすることができます |
| 配線位置 | 底を内側から外側へ |
| ワイヤリングの穴 | 10xφ36 |
|
保護度 |
IP55 |
| 温度制御に関する情報 | |
|
設備 コンパートメント |
モード:熱交換器 熱消耗効率:200W/K 定数電圧:48VDC 定位電源:520W |
|
バッテリーコンパートメント |
モード:DCエアコン 冷却容量 (L35/L35):500W 定数電圧:48VDC 電力消費 (L35/L35):160W |
40U 標準 19インチ 屋外用 ハイブリッド電源キャビネット
これはハイブリッド電源システム用の19インチのサブラックで 5Uの高さのコンパクトなデザインで ファイバーとマイクロ波伝送,アクセスデバイス,スイッチの重要なアプリケーションニーズを満たします
システムの最大電力は150Aで,AC入力/DC入力/バッテリー/負荷MCBsで,ケーブルはMCBとバスバーで前側にアクセスできます.
矯正器主要な特徴:
·幅広く入力電圧範囲:直流器では85~290VAC,MPPTでは120~420VDC
·直す器,MPPT,制御器は,熱でプラグインし,簡単かつ迅速なオンラインメンテナンスを行う
·高効率で96%まで低コストで運用
■Ethernet,SNMP,ModBus,RS485通信インターフェイスをサポート
| インプット分布 | ||
| AC | DC | |
| 入力モード | 220VAC 単相 | 120VDCから425VDC |
| 入力頻度 | 45〜65Hz,定数値:50Hz/60Hz | / |
| インプット容量 | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| 生産の分布 | ||
| 矯正器 | ソーラーモジュール | |
| 出力電圧 | -42から-58VDC,定数値:-53.5VDC | -42から-58VDC,名値:-54.5VDC |
| バッテリーブレーカー | 125A/2P | |
| ロードブレーカー | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| モジュール | ||
| 整形器モジュール | ソーラーモジュール | |
| 入力電圧 |
85から290VAC 定数 220VAC |
120~420VDC 定数340VDC |
| 効率性 | >96% | >96% |
| 定数電源 | 3000W ((176から290VAC) | 3000W ((200から425VAC) |
|
作業温度 |
-10°Cから+75°C (完全出力は55°C以下) | -10°Cから+75°C (50°C未満の完全出力) |
| コントローラー | |
| 信号入力 | 3Al ((2電池温度,1環境温度,2RS485,7 DI) |
| アラーム出力 | 6 乾燥した接触 |
| 通信港 | RS485,SNMP |
| 表示モード | LCD |
| システム | |
| サイズ (WxDxH) | 482×350.6×9U,≤30kg (モジュールなし) |
| 冷却モード | 自然冷却 |
| メンテナンスモード | フロントメンテナンス,サポートモジュールのグレード変更 |
| 保護レベル | IP20 |
| 環境 | |
| 動作温度 | -10°Cから+50°C |
| 貯蔵温度 | -40°Cから+75°C |
| 動作湿度 | 5%から95% (不凝縮) |
|
高さ |
0~4000m (高度が3000~4000mの範囲にある場合,高度が200m上昇すると最大動作温度が1°C低下する) |
*カスタマイズされたデザインは利用可能です.

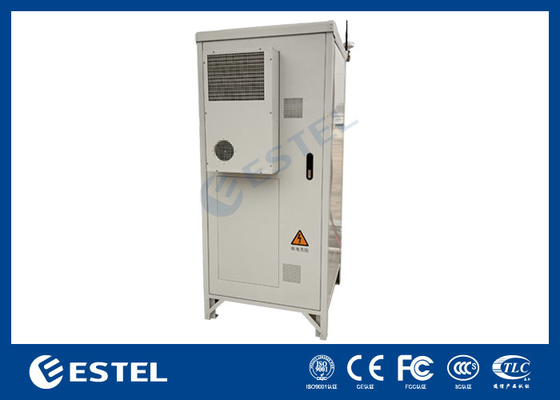

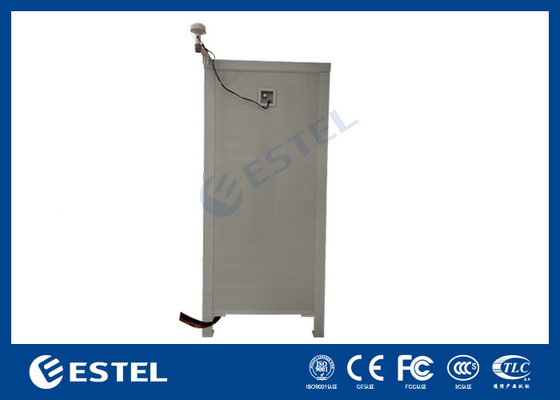

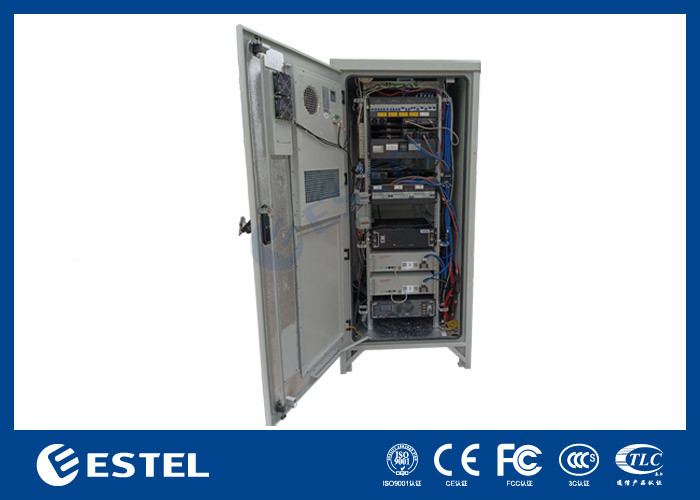

キャビネット写真:
矯正器 画像:
IPの定義
IP55/IP65
IP55= 収納物の特性:
粉塵,油,その他の腐食性のない物質から完全な保護
閉ざされた機器との接触から完全な保護
水から保護,どの方向からでもノズルによって水から保護される
壁 に 掛け られ,自由 に 立っ て いる,谷間 に 掛け られ,電報 柱 に 掛け られ て いる
シルクスクリーニング・ロゴ,アノジス,または彫刻サービスが利用可能
IP65= 収納物の特性:
粉塵,油,その他の腐食性のない物質から完全な保護
閉ざされた機器との接触から完全な保護
水から保護,どの方向からでもノズルによって水から保護される
壁 に 掛け られ,自由 に 立っ て いる,谷間 に 掛け られ,電報 柱 に 掛け られ て いる
シルクスクリーニング・ロゴ,アノジス,または彫刻サービスが利用可能
切断,隔熱,ヒンジ,ロック,ロック
キャビネットの特徴:
| 特徴 | 記述 |
|
モジュール特性
|
太陽電池モジュールは最大電源点追跡機能を持っています. 最大電源点追跡精度は99.5%以上です. |
| 整電機モジュールは,アクティブパワーファクター補償技術を採用し,パワーファクターの値は0です.99 | |
| 直流モジュールの最大効率は93%以上です | |
| 太陽電池の最大効率は95%以上 | |
| 太陽電池モジュールと直流モジュールは高電力密度 | |
| 太陽光モジュールと直流モジュールは,不破壊的なホットスワップ技術,すなわちプラグアンドプレイを採用しています.太陽光モジュールと直流モジュールの交換は1分未満です. | |
| 太陽光モジュールと直流モジュールは,ハードウェアの電圧過剰防止とソフトウェアの電圧過剰防止を含む出力超電圧保護機能を持っています.ソフトウェアの電圧過剰保護には 2つのモードがあります: 超電圧ロックオフモードの最初の回,超電圧ロックオフモードの第四回 | |
| バッテリー管理 | バッテリー保護や 自動電圧調節 ステップレスの電流制限 バッテリー容量計算オートマティック・イグレーゼーション/フロート・チャージ変換オンラインバッテリーテスト |
| 光と電力の補完管理 | 太陽光発電の供給の優先順位を達成し,太陽光発電の利用を最大化できる完璧な光/電気補完管理機能 |
| 電力統計 | 負荷電力の消費量,太陽光発電によるエネルギー,電源発電によるエネルギー,DG発電によるエネルギー,電池の放電,電池の充電 |
| データ記録 |
履歴データもアップロードできます 200の履歴記録のアラーム バッテリー試験データ 10 グループ |
| アラーム機能 | 完璧な故障防止と故障アラーム機能 |
| ネットワーク設計 |
ネットワークの柔軟性のために,ドライコンタクトや他の通信ポートを提供すること. 近く端のソフトウェアのアップグレードと監視なしの操作を可能にする |
| 人間化された操作インターフェース |
LCDは 15 度角度で設計されており,ユーザが操作するのにより直感的で便利です. 操作パラメータ,統計,およびLCDを通してシステムの過去のアラームを問い合わせます. 液晶画面を通して手動でシステムを制御する |
| 雷の保護 | ACとDC側で完璧な雷保護設計 |
| エネルギー節約設計 | システムでは,ストレイターモジュールの睡眠エネルギー節約機能に加えて,太陽エネルギー投入の負荷への利用もサポートし,優先順位を与え,太陽エネルギーを完全に利用します.エネルギー節約と温室効果ガス排出削減 |
| 屋外型 | システム保護レベルはIP55までで,屋外でも使用できます.システムはコンパクトで,インストールが簡単です. |
|
システム
|
システム内のすべての機器は,フロントの保守をサポートします |
| システムは,直流モジュール睡眠技術,ダブル安定状態コンタクター,低電力シャントと扇風機速度調整技術を採用し,より顕著な省エネ機能を持っています | |
| オプションのACヒーターは,低温で信頼性の高いシステムで動作します | |
| 遠隔監視 | モデムはGPRS機能で構成されており,インターネットサーバーにデータを提供することでリモートモニタリングを実現できます. |
