保護レベル IP55 のバッテリーと電源配送ユニットを持つ屋外統合キャビネット
プロダクト細部
PDU を含む屋外統合キャビネット
,バッテリー付きの屋外統合キャビネット
,IP55 室外統合キャビネット
保護レベル IP55 のバッテリーと電源配送ユニットを持つ屋外統合キャビネット
ET80130221-BAの技術パラメータ
| 構成 | ポイント | 技術パラメータ |
| キャビネット | モデル | ET80130221-BA |
| 保護レベル | IP55 | |
| 外的な次元 | H2210mm × W800mm × D1300mm | |
| 内部次元 | 上部19インチ33U下部1層バッテリーキャビネット | |
| 材料 |
シングルウォールで 厚さ1.2mm 軸承部品の厚さ: 2.0mm |
|
| 断熱装置 | 20mmPEF | |
| コーティング | ポリエステル粉末コーティング | |
| 色 | RAL7035 | |
| ドア | 前ドアと後ドア 3点ロック | |
| ハンジ | 内部のヒンジ | |
| インストールオプション | 床に固定 | |
| ケーブルルーティング | キャビネットの底からケーブルを入力して外します | |
| 冷却 | エアコン 2000W 48VDC | |
| 扇風機 12038 48VDC | ||
| 電力配給装置 |
ACスイッチボード,一時電圧抑制ダイオード (SPD 80KA) パワーグリッドとディーゼル発電機 (L1,L2,N,G) 120V ネマ 5-15R 2ソケット 1つのダブルブレーカー100A 2つの単一のブレーカー 64A 3 単一のブレーカー 30A 配送ユニット 入力電圧:AC 220V (L1,L2,N,G) 60Hz 単相 (L1,L2,N 接地) 電気発電機の接続 入力電圧:AC 220V (L1,L2,N,G) 60Hz |
|
| ほか | 48VDC LEDランプ | |
| 環境 | 作業温度 | -40°C~+55°C (+太陽放射線) |
| 貯蔵温度 | -40°C~+70°C | |
| 作業湿度 | 5%~95% (凝縮がない) | |
| 作業高度 | 0~4000メートル | |
1.ET80130221-BA仕様:
アウトドア統合キャビネットは,電池と電力配送ユニット (PDU) を統合した装置で,屋外環境での電力配送と保護を提供します.
主な機能:
バッテリー:電源切断の場合,デバイスが一定期間継続的に動作できるようにする電源バックアップを提供します.
電力配送ユニット (PDU): 電源から装置やシステムに電力を配給し,過負荷防止と短回路防止をします.
特徴:
防水性・防塵性:通常 IP55 または IP65 防水性・防塵性等級で,屋外の厳しい環境に適応する.
熱消耗性能:高温環境における内部装置の正常な動作を確保するための,内蔵エアコン/扇風機,その他の熱消耗装置.
容量: 18u, 22u, 27u, 32u, 42uなど様々な容量を持つキャビネットを提供できます.
カスタマイズ: サイズ,色,機能などを含むユーザーのニーズに応じてカスタマイズできます.
アクセサリー一覧
| 違う 違う | ポイント | 量 | ユニット | 仕様 |
| 1 | 屋外UPSキャビネット | 1 | セット |
(1) 外部寸法:W×D×H 800×1300×2210mm (2) 1つのコンパートメント:上部は機器スペース,下部はバッテリースペースです. (3) 一つの玄関と,外壁のキャビネットのための特別なロック (サポートハンドロック) (4) ガルバン製鋼,サンドイッチ構造パネル,熱隔熱付きのダブルウォール (5) 内壁と外壁の間には保温装置があります.保温材料はPEFです. |
| 2 |
エアコン (設備の冷却装置) |
1 | セット | 冷却容量: 2000W 電源: DC48V |
| 3 | 扇風機 | 1 | セット | 電源:DC48V |
| 4 | LEDランプセンサー | 1 | PC | LEDランプのオン/オフ制御に使用される |
| 5 | LEDランプ | 1 | PC | DC48V |
| 6 | 電源配送ユニット | 1 | セット |
ACスイッチボード,一時電圧抑制ダイオード (SPD 80KA) パワーグリッドとディーゼル発電機 (L1,L2,N,G) 120V ネマ 5-15R 2ソケット 1つのダブルブレーカー100A 2つの単一のブレーカー 64A 3 単一のブレーカー 30A 配送ユニット 入力電圧:AC 220V (L1,L2,N,G) 60Hz 単相 (L1,L2,N 接地) 電気発電機の接続 入力電圧:AC 220V (L1,L2,N,G) 60Hz |
| 7 | パッケージ | 1 | セット | 木製ケース |
2特徴
(1) 壁紙は防塵,防日,防雨で,屋外環境で使用されます.
(2) キャビネット冷却:エアコン. MTBF≥50000h.
(3) キャビネットの配置は合理的で,ケーブルへのアクセス,固定,接地を容易にする.電源ケーブル,信号ケーブル,光ケーブルには個別にケーブル入口がある.
(4) キャビネット に 使用 さ れ て いる ケーブル すべて は,炎 阻害 材料 で 製造 さ れ て い ます.
(5) キャビネットは,アースバーを含む
3申請について
ET80130221-BA 屋外電源キャビネットは,主に4Gシステムなどのワイヤレス通信ベースステーションで使用される電源システムと電池を保持するためのものです.通信/ネットワーク統合サービス,アクセス/トランスミッションスイッチステーション,緊急通信/トランスミッションなど
4. 次元図

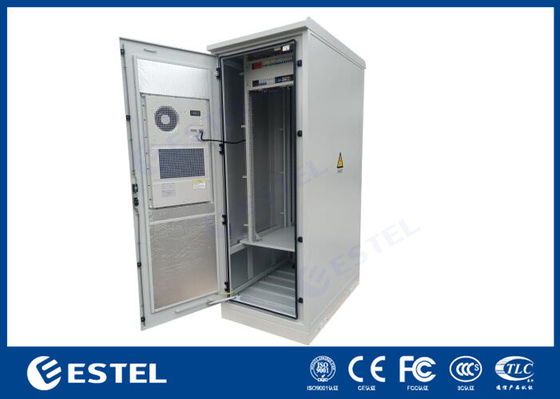

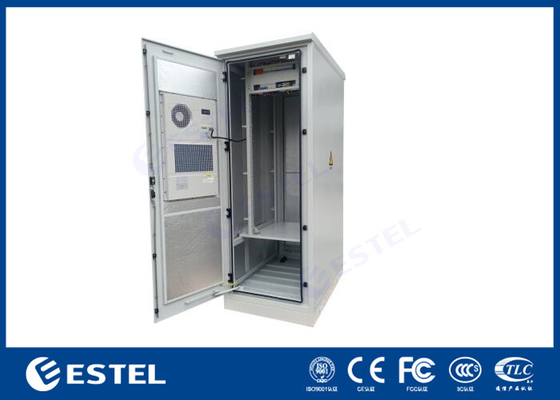

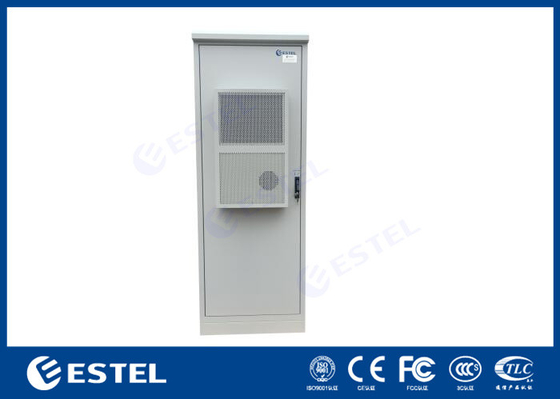

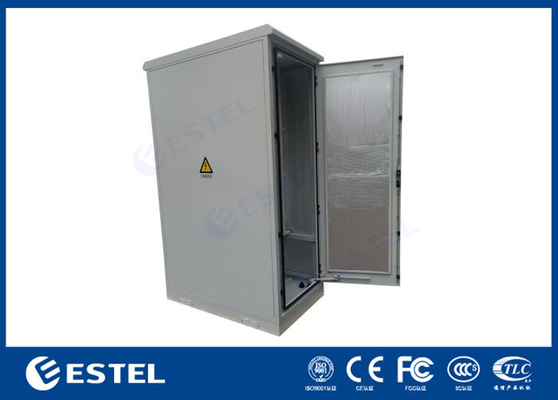

5キャビネット写真
-
